Plato autocentrante de 3 garras
El plato KORRETTO autocentrante de 3 garras utiliza una corona espiral para desplazar las garras de forma sincronizada. Permite sujetar piezas redondas, hexagonales y de geometría regular en operaciones de torneado que requieren un centrado rápido y un amarre estable.

Descripción del producto
En este plato autocentrante, la corona espiral interior desplaza las tres garras juntas hacia el centro. Por este mecanismo también se denomina plato de torno con corona espiral.
Es adecuado para piezas de contorno exterior regular en tornos convencionales y montajes de mecanizado general. Confirme tamaño del plato, conexión de montaje, rango de sujeción, forma de pieza, precisión de centrado requerida y compatibilidad con la máquina.
Características principales
| Característica | Descripción |
|---|---|
| Autocentrado mediante corona espiral | La corona espiral interior desplaza las tres garras simultáneamente para centrar piezas redondas y regulares. |
| Plato manual con corona espiral | Diseño convencional para torneado general y preparaciones repetidas. |
| Carga de piezas ágil | Útil para sujetar repetidamente piezas redondas o hexagonales. |
| Amplia gama de tamaños | Seleccione según diámetro del plato, rango de sujeción e interfaz del husillo. |
| Diferencia frente a las garras independientes | Utilice un plato de garras independientes cuando necesite ajustar cada garra por separado. |
Aplicaciones habituales
- Barras redondas
- Piezas hexagonales
- Operaciones de torneado general
- Sujeción en tornos manuales
- Sujeción repetida de piezas regulares
- Montajes habituales de mecanizado
Cómo funciona un plato de 3 garras con corona espiral

- Gire la llave del plato. El piñón cónico acciona la corona espiral dentro del cuerpo.
- Las tres garras se desplazan juntas. La espiral engrana con el dentado de las garras y las desplaza radialmente para centrar una pieza redonda o hexagonal.
- Respete la posición de las garras al montarlas. Coloque cada garra numerada en su guía correspondiente y engránelas en el orden correcto. Retire la llave antes de poner en marcha el husillo.
K11: materiales, numeración de garras y comprobación de precisión
| Componente | Material | Dureza (HRC) |
|---|---|---|
| Garras | AISI 1045 | 52–58 |
| Cuerpo del plato | HT300 | — |
| Corona espiral | AISI 5140 | 43–48 |
| Piñones cónicos | AISI 5140 | 45–50 |
| Tapa posterior | HT100 / plástico técnico, según configuración | — |

La numeración facilita el montaje de las garras

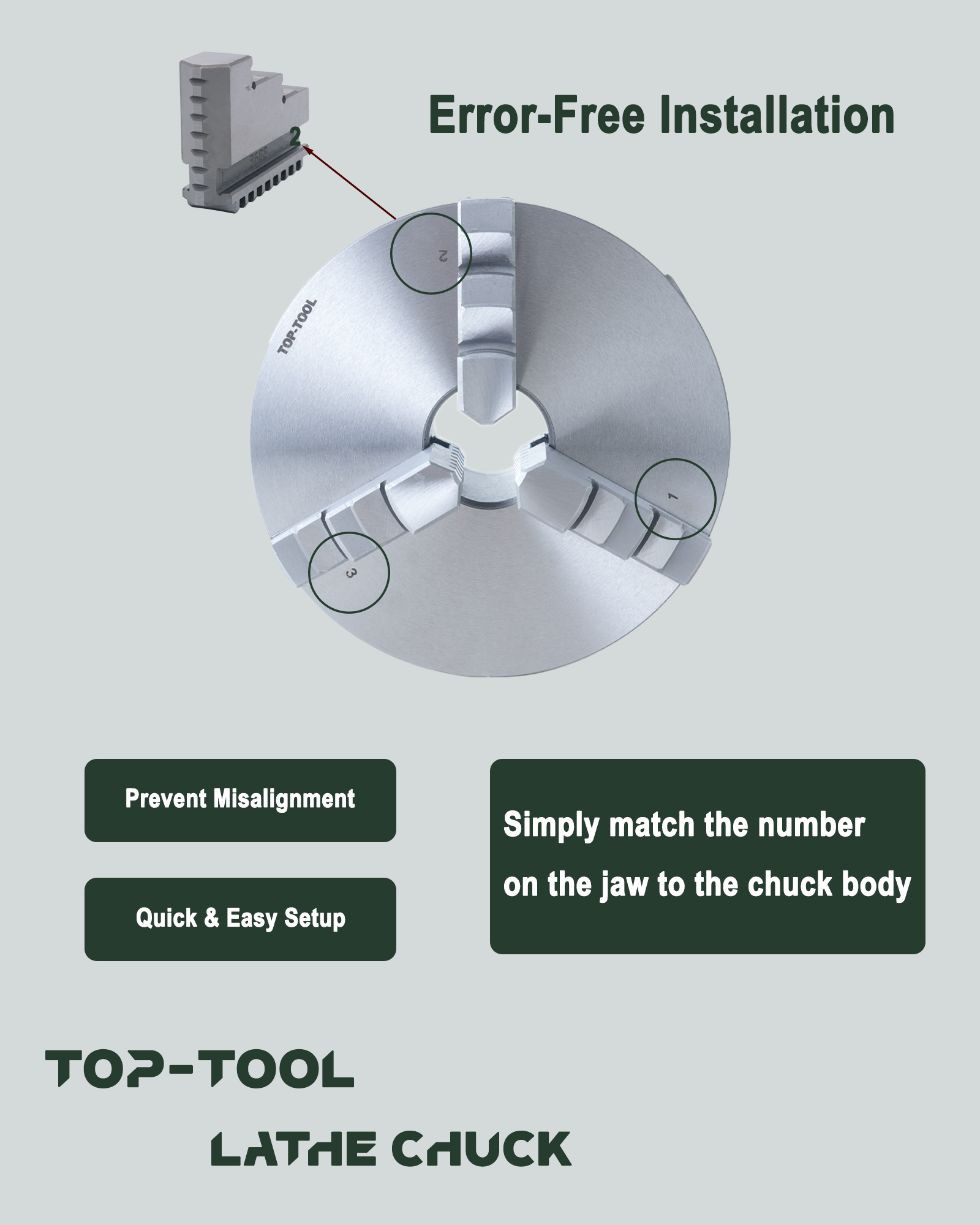

Las garras K11 y sus guías correspondientes llevan los números 1, 2 y 3. Después de la limpieza o del cambio del juego emparejado, el operario puede identificar la guía correcta y reducir el riesgo de confundir las posiciones.
Monte las garras en el orden correcto de engrane con la espiral y compruebe el centrado. Las marcas identifican las posiciones dentro del juego emparejado; no hacen intercambiables juegos distintos.

Cada plato se inspecciona antes de su expedición
Todos los platos KORRETTO se inspeccionan antes de salir de fábrica. Las fotografías muestran las comprobaciones de precisión de nuestro plato K11 de tres garras mediante un reloj comparador.
≤ 0.05 mmLa repetibilidad del K11 es ≤ 0,05 mm. Cada plato se comprueba con barras patrón de cuatro diámetros diferentes para verificar su comportamiento en distintas posiciones de sujeción.
Tras instalarlo en el torno, compruebe también el husillo, el asiento del contraplato y la desviación radial de la pieza. Esta especificación de repetibilidad no garantiza que todas las piezas terminadas tengan la misma tolerancia de mecanizado.
Elegir la configuración de las garras
Garras enteras
Las configuraciones K11 con garras enteras utilizan juegos separados para amarre interior y exterior. Seleccione el juego y el escalón de contacto según la pieza.
Garras partidas
Las configuraciones de garras K11A y K11C utilizan garras superiores atornilladas. Confirme el diseño mediante la referencia completa del modelo, no solo por el diámetro.
El diámetro no equivale al rango de sujeción
Las columnas de tamaño y agujero describen la geometría del plato. Indique el diámetro y la longitud reales de agarre para seleccionar la disposición interior o exterior.
Datos técnicos y dimensiones
Utilice el plano y la tabla para comprobar tamaño del plato, cotas de montaje, rango de sujeción, conexión al husillo, peso neto y compatibilidad con la máquina.
| Tamaño D | D1 | D2 | D3 | H | H1 | H2 | h | z-d | Peso neto (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 80 | 55 | 66 | 16 | 66 | 50 | — | 3.5 | 3-M6 | 1.7 |
| 100 | 72 | 84 | 22 | 74.5 | 55 | — | 3.5 | 3-M8 | 3.0 |
| 125 | 95 | 108 | 30 | 78 | 55 | — | 3.5 | 3-M8 | 4.5 |
| 130 | 100 | 115 | 30 | 86 | 60 | — | 3.5 | 3-M8 | 5 |
| 160 | 130 | 142 | 45 | 95 | 65 | — | 5 | 3-M8 | 8.2 |
| 160A | 130 | 142 | 45 | 109 | 65 | 71 | 5 | 3-M8 | 8.3 |
| 165 | 130 | 145 | 45 | 96.5 | 66.5 | — | 4.5 | 3-M8 | 9.3 |
| 190 | 155 | 172 | 55 | 105 | 75 | — | 5 | 3-M10 | 13.8 |
| 200 | 165 | 180 | 65 | 109 | 75 | — | 5 | 3-M10 | 15.1 |
| 200C | 165 | 180 | 65 | 122 | 75 | 78 | 5 | 3-M10 | 14.1 |
| 200A | 165 | 180 | 65 | 122 | 75 | 80 | 5 | 3-M10 | 14.1 |
| 240 | 195 | 215 | 70 | 120 | 80 | — | 8 | 3-M12 | 24 |
| 250 | 206 | 226 | 80 | 120 | 80 | — | 5 | 3-M12 | 25.8 |
| 250C | 206 | 226 | 80 | 130 | 80 | 84 | 5 | 3-M12 | 23.2 |
| 250A | 206 | 226 | 80 | 136 | 80 | 86 | 5 | 3-M12 | 23 |
| 315 | 260 | 285 | 100 | 147 | 90 | — | 7.5 | 3-M16 | 36 |
| 315C | 260 | 285 | 100 | 155 | 90 | 96 | 7.5 | 3-M16 | 36.1 |
| 320C | 265 | 290 | 100 | 155 | 90 | 96 | 7.5 | 3-M16 | 40.1 |
| 320A | 265 | 290 | 100 | 163.5 | 90 | 99.5 | 7.5 | 3-M16 | 40 |
| 325C | 272 | 296 | 105 | 155 | 90 | 96 | 7.5 | 3-M16 | 42 |
| 325A | 272 | 296 | 105 | 169.5 | 96 | 105.5 | 12 | 3-M16 | 46 |
| 380C | 325 | 350 | 135 | 163.5 | 98 | 103.5 | 7.5 | 3-M16 | 60 |
| 400C | 340 | 368 | 130 | 158.5 | 102 | 106.5 | 6 | 3-M16 | 65.8 |
| 500C | 440 | 465 | 200 | 197 | 115 | 121 | 6.5 | 6-M16 | 116.2 |
| 630C | 560 | 595 | 270 | 211.3 | 123 | 130.3 | 8 | 6-M16 | 208 |
| 800C | 710 | 760 | 385 | 247 | 149 | 157 | 8 | 6-M20 | 305 |
| 1000 | 910 | 950 | 400 | 278.6 | 176 | 185 | 8 | 6-M24 | 630 |
| 1250 | 1160 | 1200 | 660 | 280.6 | 178 | 187 | 10 | 6-M24 | 975 |
Dimensiones en mm salvo indicación contraria; peso neto en kg. Compruebe los símbolos del plano y el sufijo completo del modelo antes de pedir. El diámetro del agujero no representa el rango de sujeción de las garras.
Otros platos manuales
Preguntas frecuentes
¿Para qué sirve un plato autocentrante de 3 garras?
Para sujetar piezas redondas, hexagonales y regulares mediante el movimiento simultáneo de las garras hacia el centro.
¿Es igual que un plato de 3 garras independientes?
No. En el autocentrante todas las garras se desplazan juntas; las garras independientes se ajustan por separado.
¿Cuándo conviene un plato autocentrante de 3 garras?
Cuando la pieza tiene una geometría regular y se prioriza el centrado rápido frente al ajuste individual de las garras.
¿Puede sujetar piezas cuadradas o irregulares?
Está destinado principalmente a piezas redondas o regulares. Las piezas irregulares suelen requerir un plato de cuatro garras independientes o un utillaje especial.
¿Qué debe comprobarse antes de pedir?
Compruebe tamaño del plato, conexión de montaje, rango de sujeción, forma de pieza, modelo de máquina y precisión requerida.
¿También es un plato con corona espiral?
Sí. En numerosas aplicaciones de torneado se denomina plato con corona espiral, porque ese mecanismo interior desplaza las garras juntas hacia el centro.
¿Pueden utilizarse garras blandas?
Su disponibilidad debe confirmarse según el modelo y la estructura de las garras. Son útiles para proteger la superficie o mecanizar el contacto de la garra y adaptarlo mejor a la pieza.
¿Qué datos se necesitan para una oferta?
Indique modelo de máquina, nariz del husillo, diámetro del plato, cotas de la brida, plano o intervalo de diámetros de pieza, longitud de agarre, proceso de mecanizado y, si dispone de ellas, fotos del plato actual.
