气动夹具与气动卡盘指南：气源、夹紧力与快速装夹

发布时间：2026-03-11 | 库来特（KORRETTO）技术团队

气动夹具与气动卡盘利用压缩空气驱动夹紧、松开或位置切换，适合快速夹紧、轻中载加工、检测、装配和自动化生产线。选型时不仅要看响应速度，还要确认气源压力、有效夹紧力、密封状态、气动系统稳定性和安全联锁。

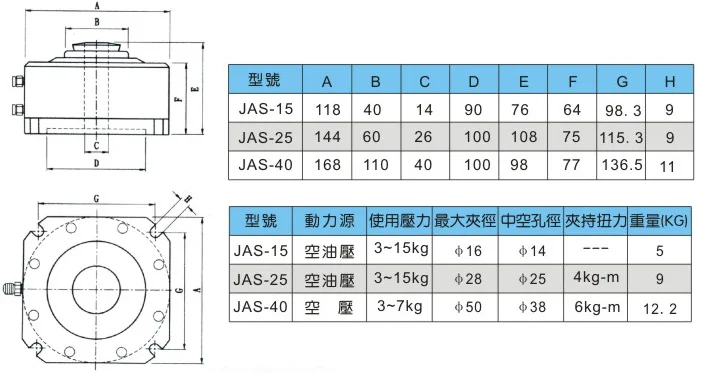

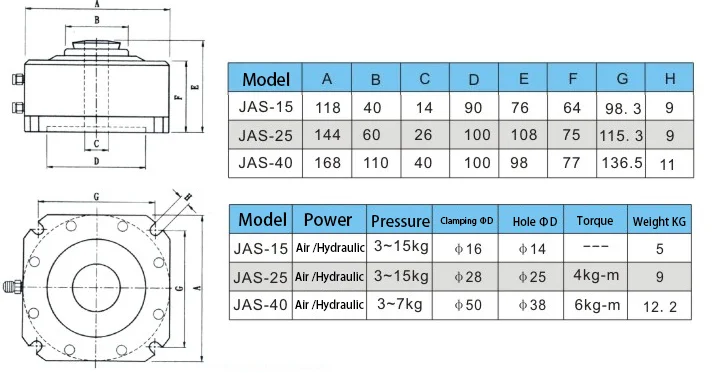

库来特气动夹具结构示意图 — 气动夹具选型时应确认气源压力、响应速度和夹紧检测。

气动夹具的核心优势

气动夹具的优势在于动作快、控制简单、维护相对方便，适合频繁夹紧松开、节拍要求高的生产场景。与手动夹具相比，气动夹具可以减少人工操作时间；与液压夹具相比，气动系统更加清洁，适合部分对油液污染敏感的工况。

但是，气动夹具并不适合所有加工。由于空气具有可压缩性，在高夹紧力、重切削或长时间保持高刚性的场景中，应与液压夹具、液压卡盘或专用动力卡盘进行对比。

气动夹具、液压夹具和手动夹具对比

不同夹具类型应根据夹紧力、响应速度、成本、维护和自动化程度综合选择。

对比项目	气动夹具	液压夹具	手动夹具
夹紧力	适合轻中载，可通过气源压力和执行元件规格调整。	夹紧力较强，适合重切削和高刚性保持。	依赖人工操作，稳定性受操作者影响。
响应速度	动作快，适合自动化节拍。	较稳定，响应速度取决于液压系统。	速度较慢，适合小批量或维修加工。
成本与维护	系统相对简单，需要关注漏气、密封和气源质量。	成本较高，需要维护油路、密封和压力稳定性。	结构简单，但人工成本和一致性需考虑。
适合场景	快速夹紧、检测、装配、轻中载加工和自动化生产线。	重切削、大余量、长时间稳定夹持和高夹紧力工况。	小批量、换型频繁、预算有限或非自动化场景。

应用案例：气动卡盘在自动化夹持中的作用

在汽车零部件、短轴、盘类零件和轻中载批量加工中，气动卡盘可通过快速夹紧提升上下料节拍。若与传感器、机器人或 PLC 配合，应设置夹紧到位检测和异常报警，避免未夹紧状态下开始加工。

库来特可根据工件重量、夹持位置、现场气源压力、加工载荷和节拍要求，协助判断气动卡盘、液压卡盘、筒夹卡盘或专用动力卡盘是否更适合。

相关产品气动卡盘液压卡盘筒夹卡盘专用动力卡盘

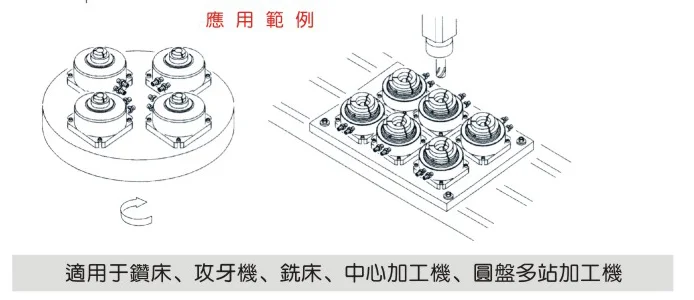

气动夹具与气动卡盘在快速夹紧场景中的应用示意 — 气动夹具适合轻中载、快节拍和自动化配合场景，选型时应确认气源、夹紧力和密封维护。

气动夹具选型补充：先判断节拍，再核算夹紧力

快速结论：气动夹具适合快节拍、轻中载和自动化配合场景；如果工件切削负载大、夹紧力要求高或长期重切削，应与液压卡盘或专用夹具方案对比。

气动夹具和气动卡盘的优势在于动作快、控制简单、适合自动化节拍。但气动系统受气源压力、气缸面积、密封状态和管路响应影响较大。选型时不能只看“能夹紧”，还要确认加工时是否会松动、节拍是否稳定、长期维护是否方便。

气源压力：确认现场气压是否稳定，是否有过滤、调压和干燥处理。
夹紧力：根据工件材料、切削负载、夹持面积和安全系数核算。
响应时间：自动化上下料或多工位加工时，应关注开合速度和信号响应。
密封维护：密封件磨损、漏气和切屑进入会影响长期稳定性。
安全联锁：夹紧未到位时，应避免机床开始切削或机器人取放料。

选型问题	气动夹具适合	需要考虑其他方案
加工节拍	需要快速开合、频繁上下料。	节拍不敏感时，可比较手动或液压方案成本。
夹紧力	轻中载切削、夹紧面积较稳定。	重切削、大余量或断续切削应比较液压卡盘。
自动化配合	适合气动控制、传感器和机器人上下料联动。	若需高刚性锁紧，可能需要机械锁紧或液压结构。

气动夹具的工程选型：气源压力、有效夹紧力与节拍稳定性

工程结论：气动夹具适合快节拍、轻中载和自动化联动场景，但它的稳定性取决于气源压力、执行元件有效面积、机构传动效率、密封状态和安全联锁。选型时不能只看动作速度，还要核算实际夹紧力是否足以抵抗加工载荷。

气动夹具通过压缩空气驱动气缸、摆动机构或气动卡盘，实现夹紧、松开或位置切换。与手动夹具相比，它可以缩短装夹时间；与液压夹具相比，它通常结构更清洁、响应更快、维护相对简单。但由于空气具有可压缩性，气动系统在高夹紧力、重切削或高刚性保持方面通常不如液压系统。

1. 气动夹紧力需要按有效压力计算

理论上，气动执行元件的输出力与气源压力和有效作用面积相关。但在实际夹具中，管路压降、密封摩擦、机构传动损失和夹紧角度都会降低最终作用到工件上的有效夹紧力。因此，选型时应使用现场稳定气压和机构效率进行核算，而不是只看气缸样本的理想输出力。

2. 节拍优势来自动作快，但稳定性来自系统设计

气动夹具常用于自动上下料、多工位夹具和轻中载加工。其优势在于开合速度快、控制简单、易与传感器和 PLC 连接。为了保证节拍稳定，需要关注气源过滤、调压、管路长度、阀响应、夹紧到位检测和切屑防护。

选型因素	工程含义	风险表现	建议处理
气源压力	决定气缸或气动卡盘的理论输出力。	压力波动导致夹紧力不稳定。	配置过滤、调压、压力检测和稳定供气。
有效夹紧力	最终作用到工件上的实际夹持能力。	加工中工件滑移、振动或尺寸漂移。	结合切削力、接触面积和安全系数核算。
响应时间	影响上下料节拍和多工位动作同步。	夹紧慢、松开慢、节拍不稳定。	优化阀、管路长度、气缸行程和控制逻辑。
安全联锁	确认夹紧到位后才允许加工。	未夹紧加工、机器人误取放或撞机。	设置夹紧检测、到位信号和异常报警。

3. 适合气动夹具的工况

轻中载切削、钻孔、装配、检测或辅助定位场景。
需要频繁夹紧松开、上下料节拍较快的批量生产。
自动化产线中需要与传感器、机器人或 PLC 简单联动。
对油液污染敏感，希望使用相对清洁的夹持动力源。

4. 需要谨慎使用的工况

重切削、大余量断续加工或高冲击载荷工况。
工件夹持面积小、摩擦条件差或容易滑移的场景。
现场气源波动大、供气不足或无法稳定调压的车间。
需要长时间保持高夹紧力且不允许压力波动的工序。

5. 建议的选型资料

气动夹具选型前，建议准备工件图纸、工件重量、夹持位置、加工内容、现场气源压力、节拍要求、传感器要求和自动化接口条件。若用于切削加工，还应提供切削方向、加工余量和刀具受力情况。

常见问题解答

气动夹具适合哪些加工场景？

适合轻中载、动作重复、节拍稳定、现场气源方便、需要快速夹紧和松开的加工、检测、装配和自动化上下料场景。

气动夹具和液压夹具怎么选？

气动夹具动作快、系统相对清洁，适合轻中载和快节拍；液压夹具夹紧力更高，更适合重切削、高刚性和长时间稳定夹持。

气动夹紧力不够时怎么办？

应先检查气源压力、管路压降、密封状态、气缸规格、机构传动效率和夹持面积，不应只简单提高压力。

气动夹具为什么要做夹紧到位检测？

夹紧到位检测可以避免工件未夹紧时启动加工或机器人取放，降低滑移、撞机和夹持失败风险。

气动夹具选型前需要提供哪些资料？

建议提供工件图纸、工件重量、夹持面、加工内容、现场气源压力、节拍要求、传感器要求和自动化接口条件。
