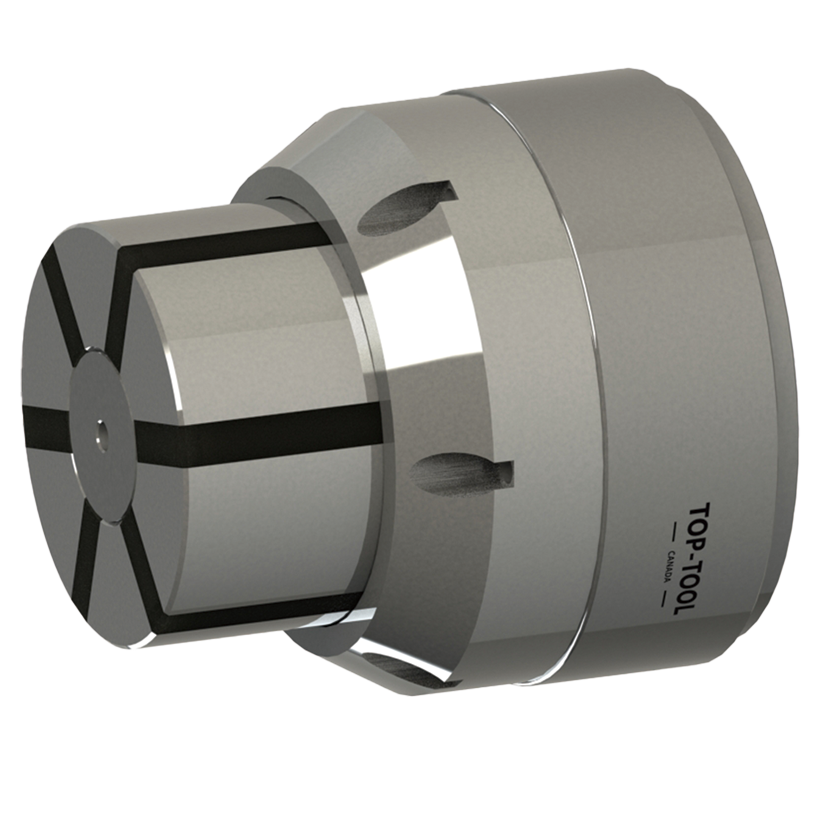

内涨橡胶筒夹卡盘（适合盲孔内涨）
用于盲孔、半通孔或有效孔深受限工件的内涨夹持单元，提供安装接口与行程传递，需与对应内涨筒夹配套。
内涨夹头、内胀夹具与涨套卡盘的工作原理
内涨夹头、内胀夹具、涨套卡盘、膨胀夹头和 expanding mandrel / expanding mandrel chuck 通常都指向同一类夹持思路：以内孔为基准，通过夹持单元向外胀开，使工件在内孔处完成定位、支撑和夹紧。与外圆夹持不同，内涨夹持可以释放工件外圆和端面的加工空间，适合以内孔为定位基准加工外圆、端面或外部特征的零件。
从工作原理看，内涨夹头一般通过拉杆、锥面或胀紧套结构，把轴向动作转化为径向胀紧力。夹持单元从工件内孔向外扩张，与孔壁形成接触，从而实现内孔定位和夹紧。实际夹持效果取决于孔径公差、孔深、壁厚、胀紧长度、夹持范围、夹紧力和切削负载。
| 常见叫法 | 核心含义 | 适合工况 | 选型注意 |
|---|---|---|---|
| 内涨夹头 | 通过径向胀开夹持工件内孔的夹持单元。 | 套类件、环类件、以内孔为基准的外圆加工和端面加工。 | 需确认孔径公差、胀紧长度、壁厚和径向跳动要求。 |
| 内胀夹具 | 以内孔定位并向外胀紧的工装夹具方案。 | 薄壁环件、回转件、需要释放外圆加工空间的工件。 | 应评估夹紧力分布、工件变形和重复定位稳定性。 |
| 涨套卡盘 | 通过涨套或胀紧结构夹持内孔的卡盘类方案。 | 需要较高夹持刚性、重复装夹和批量加工的内孔定位工件。 | 需匹配机床接口、拉杆条件、夹持范围和允许转速。 |
| Expanding mandrel | 以内孔为基准进行内撑夹持的英文常用表达。 | Gear blanks, sleeves, rings and bore-located turning applications. | Check bore size, bore depth, wall thickness, expansion range and machining load. |
如果工件的内孔已经完成精加工，且后续需要加工外圆、端面或外侧特征，内涨夹头通常比普通外夹卡盘更容易保持基准一致性。如果工件内孔尺寸波动较大、壁厚过薄或孔深不足，则需要通过试夹确认胀紧量和变形风险。
按结构浏览
按孔形区分通孔与盲孔、半通孔：筒夹为可更换胀紧元件，卡盘单元提供接口与行程传递。金属胀紧段直接胀紧孔壁，硫化橡胶连接分瓣金属并密封槽缝，不作为孔壁直接夹持面。

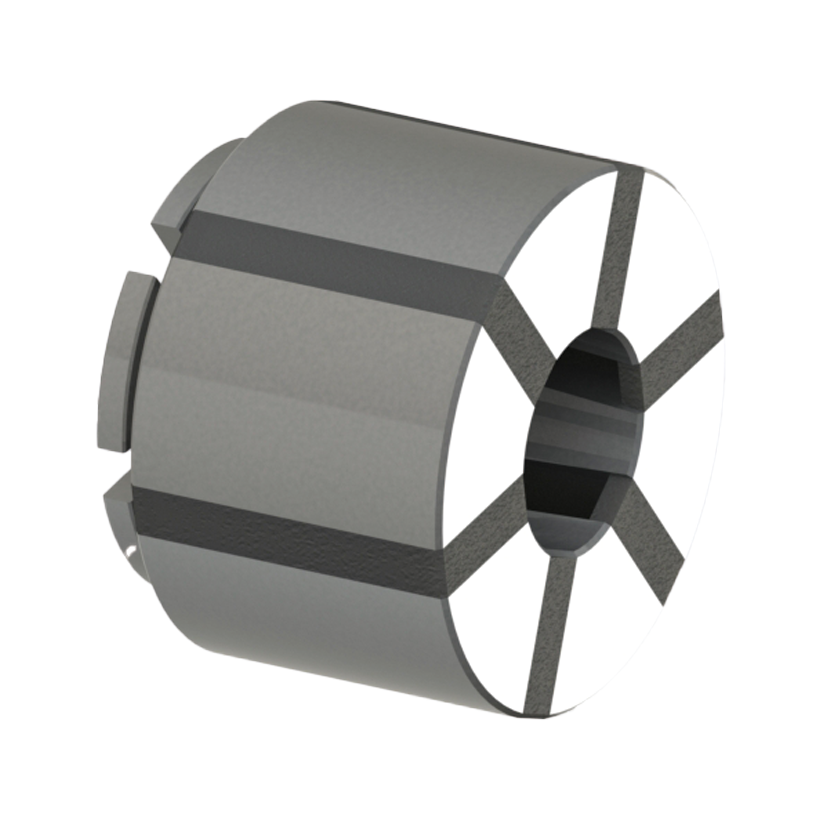

内涨橡胶筒夹（适合盲孔 / 半通孔内涨）
用于盲孔、半通孔或有效孔深受限的可更换胀紧元件，按孔径、孔深、壁厚和卡盘型号选用。

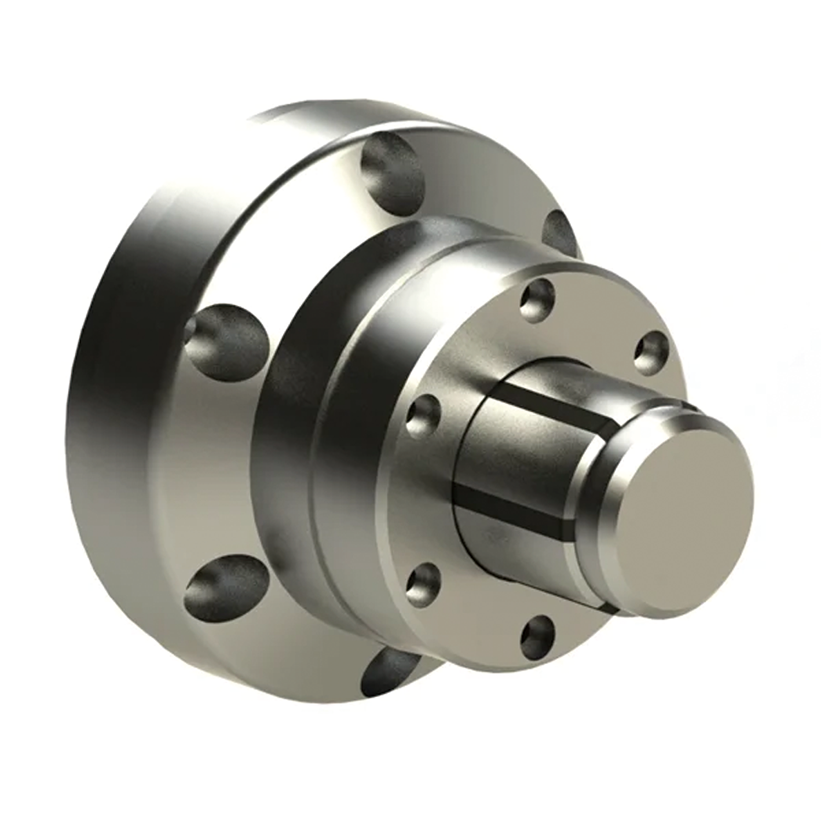

内涨橡胶筒夹卡盘（适合通孔内涨）
用于通孔、贯穿孔或穿棒穿料类工件的内涨卡盘单元，与通孔内涨筒夹、拉杆或液压驱动结构配套。

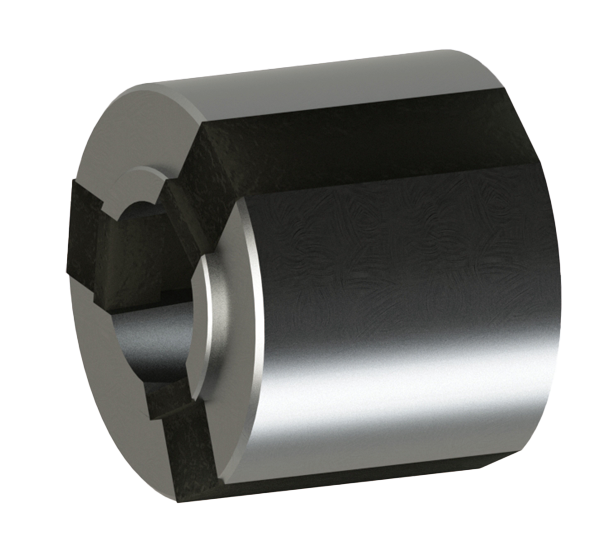

内涨橡胶筒夹（适合通孔内涨）
用于通孔、贯穿孔或穿棒穿料工况的可更换胀紧元件，按胀紧范围、贯穿长度和配套卡盘型号选用。
内涨橡胶筒夹：按孔形区分
| 工况 | 推荐方向 |
|---|---|
| 通孔、贯穿孔、穿棒穿料 | 通孔内涨筒夹与通孔内涨卡盘单元 |
| 盲孔、半通孔、有效孔深受限 | 盲孔、半通孔内涨筒夹与盲孔内涨卡盘单元 |
| 仅需外圆夹持 | 外圆橡胶筒夹或橡胶筒夹卡盘，不属于本页内孔内涨范畴 |
按产品角色区分
| 产品角色 | 说明 |
|---|---|
| 内涨橡胶筒夹 | 可更换胀紧元件，在工件孔内由分瓣金属完成胀紧 |
| 内涨橡胶筒夹卡盘 | 卡盘与夹持单元，提供安装接口、行程传递与结构支撑 |
| 快换 / 修孔工具 | 配套工具，不直接承担工件内孔胀紧夹持 |
没有找到合适胀紧规格，或不确定内涨还是外夹更适合？
请提交工件图纸、内孔尺寸与机床接口说明，我们协助判断。
更适合 / 不太适合：快速结论
孔基准夹持在重复定位与外观保护上有优势，但对壁厚与公差带更敏感。
按需求快速判断
先锁定主基准与薄弱部位，再展开选型要点。
内涨夹头选型要点
胀紧量、圆度与装卸节拍需要一并平衡；下列维度建议写入需求单。
与相关夹持方案对比
基准面与薄壁风险不同时，可按下表快速对照。
内涨夹头适合哪些工件？什么时候需要重新评估？
适合使用内涨夹头的场景：
- 以内孔为定位基准，加工外圆、端面、槽或外部轮廓的套类件、环类件和回转件；
- 需要释放外圆加工空间，不希望外部卡爪遮挡刀具路径的工件；
- 需要改善同轴度、径向跳动或重复定位稳定性的批量加工；
- 薄壁件夹持中需要分散夹紧力、减少外圆夹持压痕的场景；
- 齿轮坯、轴套、衬套、薄壁环件等以内孔为基准的精加工工序。
需要谨慎评估或不建议直接套用的场景：
- 内孔毛坯差异过大，孔径、公差或圆度无法稳定作为定位基准；
- 孔深过浅，有效胀紧长度不足，无法形成稳定夹持接触；
- 壁厚过薄，径向胀紧力可能造成明显变形；
- 重断续切削或切削负载过大，超过夹具刚性和机床接口能力；
- 工件需要外圆和内孔同时作为复合基准，需要定制夹具或试夹验证。
相关技术页面
- 内涨橡胶筒夹卡盘（盲孔内涨）：适合盲孔、半通孔和柔性内涨夹持场景。
- 内撑夹具与内胀夹具：薄壁件精密加工的夹持方案：说明内撑夹持在薄壁件加工中的应用逻辑。
- 内撑夹具技术问答：原理、应用优势与常见问题：适合作为内撑夹具 FAQ 与问题排查入口。
- 弹簧夹头选型手册：对比筒夹、内涨夹头、膜片卡盘与橡胶夹头的适用边界。
内涨夹头常见问题
内涨夹头适合哪些工件？
以内孔为主要定位基准的套筒、法兰与齿轮坯等旋转体批量车削。
提交选型时重点看什么图？
内孔直径与公差、壁厚、关键档轴向尺寸及切削力方向。
橡胶夹头与内涨怎么选？
更强依赖外圆柔性包裹时常选橡胶夹头；孔基准且胀紧行程清晰时倾向内涨芯轴或内涨橡胶筒夹类。
通孔内涨与盲孔、半通孔内涨能否混用筒夹或卡盘？
不能混用。孔形、胀紧行程与配套卡盘单元不同，通孔与盲孔、半通孔系列应分开选型，并按对应样本与试夹确认。
橡胶是否直接接触并胀紧孔壁？
不是。配套内涨橡胶筒夹的金属胀紧段直接接触并胀紧孔壁；硫化橡胶主要用于连接分瓣金属、辅助平行胀紧、密封槽缝和帮助稳定松开。
内涨橡胶筒夹与内涨橡胶筒夹卡盘如何分工？
筒夹为可更换胀紧元件，在工件孔内完成胀紧；卡盘为夹持单元，提供安装接口与行程传递。二者配套使用，不能互相替代。
