内撑夹具与内胀夹具：薄壁件精密加工的夹持方案

发布时间：2026-03-11 | 库来特（KORRETTO）技术团队

内撑夹具与内胀夹具是一类以内孔为定位基准、从内侧向外支撑工件的夹持方案，常用于薄壁件、环类件、套类件和需要加工外圆或端面的回转类零件。相比外夹卡盘，内撑夹持可以释放外圆加工空间，并通过合理的夹紧力分布降低薄壁件变形风险。

内撑夹具与内胀夹具的工作原理

内撑夹具、内胀夹具、涨套卡盘和 expanding mandrel 的核心思路相近：利用工件内孔作为定位和夹紧基准，通过锥面、拉杆、胀套或弹性夹持单元，把轴向动作转化为径向胀紧力，使夹具从内孔向外支撑工件。

这种夹持方式适合以内孔为基准进行外圆加工、端面加工、槽加工或外部特征加工。对于薄壁件夹持，关键不是单纯追求更大的夹紧力，而是让夹紧力分布更均匀，并控制径向跳动、重复定位和夹持变形。

内撑夹具、内胀夹具与涨套卡盘的对比分析

夹持方案	工作方式	适合工件	选型重点
内撑夹具	以内孔或内腔作为支撑基准，从工件内侧向外支撑。	薄壁件、环类件、套类件、外圆需要完整加工的零件。	确认内孔尺寸、孔深、壁厚、支撑长度和允许变形量。
内胀夹具 / 膨胀夹头	通过锥面、拉杆或胀紧结构产生径向胀紧力。	以内孔定位加工外圆、端面或外侧特征的回转件。	确认夹持范围、径向跳动、重复定位和切削负载。
涨套卡盘	通过涨套或胀紧单元与内孔接触，实现定位和夹紧。	批量加工、需要较高刚性和较好同轴度的内孔定位工件。	确认机床接口、拉杆条件、涨套尺寸、夹紧力和允许转速。
Expanding mandrel chuck	以内孔为基准的内撑夹持英文常用表达。	Sleeves, rings, gear blanks and bore-located turning applications.	Check bore tolerance, wall thickness, expansion range and machining load.

如果工件内孔已经完成精加工，且后续需要加工外圆、端面或外侧结构，内撑夹具通常比外夹方式更容易保持基准一致。若内孔圆度差、孔深不足或壁厚过薄，则需要通过试夹确认夹持范围、夹紧力和变形风险。

典型应用：薄壁套筒和环类件的内孔定位夹持

在薄壁套筒、环类件和轴套类零件加工中，外夹卡爪可能遮挡加工区域，也可能在薄壁区域留下压痕或造成局部变形。内撑夹具可将夹持位置转移到内孔侧，使外圆和端面加工空间更完整，同时便于围绕内孔基准控制同轴度和重复定位。

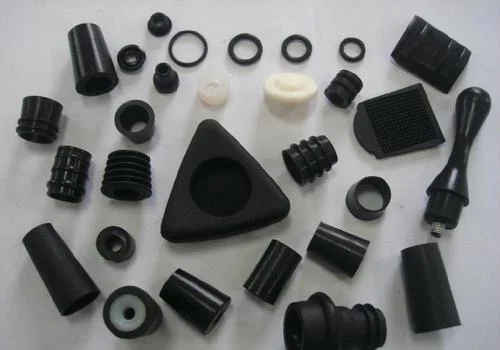

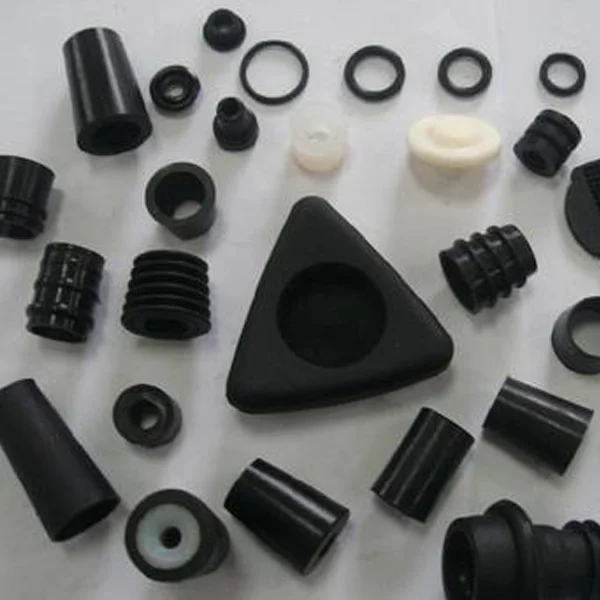

相关产品内涨夹头内涨橡胶筒夹卡盘橡胶夹头卡盘筒夹卡盘

内撑 / 内胀夹具选型补充：重点看内孔基准和变形控制

内撑夹具和内胀夹具通常用于外圆、端面或外侧特征需要完整加工的工件。它们通过内孔、内腔或已加工内径进行定位和夹紧，适合环类件、套类件、薄壁件以及外表面不便夹持的零件。选型时应优先判断内孔是否稳定、壁厚是否足够、夹持行程是否覆盖公差变化。

内孔基准：如果内孔已加工且尺寸稳定，内撑夹具可以获得更好的同轴和重复定位。
壁厚控制：薄壁件需要避免局部撑胀过大，必要时采用多瓣支撑或更大接触面积。
加工方向：外圆、端面、槽口和外侧孔加工通常适合内撑夹持。
换型需求：多规格零件应关注胀套更换方式、调节范围和重复装夹效率。
清洁维护：内胀结构对切屑、冷却液和定位面的清洁度更敏感，应预留维护空间。

工件类型	适合原因	注意事项
薄壁环类件	可减少外夹造成的径向压痕和局部变形。	需控制撑胀力，避免薄壁区域产生永久变形。
套类件和轴套	以内孔为基准，便于加工外圆和端面。	内孔尺寸波动过大时需评估胀套补偿范围。
外表面需完整加工的零件	夹持点在内侧，外部加工空间更开放。	应确认刀具、夹具和主轴之间无干涉。

内撑夹具用于薄壁件夹持时，应重点判断哪些工程条件？

快速结论：内撑夹具适合以内孔为基准加工外圆、端面或外侧特征的薄壁件和环类件。选型时应同时判断内孔质量、壁厚、夹持长度、夹紧力分布、径向跳动、重复定位和切削负载，而不是只看工件直径。

1. 内孔是否能作为稳定基准

内撑夹具的定位基础是内孔。如果内孔已经完成精加工，并且圆度、尺寸和表面质量稳定，内撑夹持更容易保证后续外圆加工和端面加工的基准一致性。若内孔仍是毛坯孔或尺寸波动较大，应先评估是否需要预加工内孔。

2. 薄壁件是否存在胀紧变形风险

薄壁件夹持的难点在于壁厚小、刚性低。内胀夹具虽然可以分散夹紧力，但如果胀紧量过大、接触长度不足或支撑位置不合理，仍可能造成椭圆变形或局部胀大。对于薄壁环件，应结合壁厚、材料、孔深和允许变形量确定夹持方案。

3. 加工内容是否适合内撑夹持

内撑夹具尤其适合外圆加工、端面加工、槽加工和外侧孔加工，因为夹具位于工件内孔，不会像外夹卡爪一样遮挡外部加工区域。若工件需要同时加工内孔本身，则应重新安排工序，避免夹持基准与加工区域冲突。

判断维度	需要确认的信息	影响结果
内孔尺寸	孔径、公差、圆度、表面粗糙度和孔深。	影响夹持范围、定位稳定性和径向跳动。
壁厚与材料	最小壁厚、材料刚性、热处理状态和允许变形量。	影响夹紧力设定和薄壁件变形风险。
加工工序	外圆、端面、槽、孔或外侧轮廓加工内容。	影响夹具结构、刀具避让和工序安排。
批量与节拍	换型频率、装夹次数、重复定位和生产节拍。	影响是否选择专用内胀夹具或可换涨套结构。

常见问题解答

内撑夹具和内胀夹具有什么区别？

两者在实际使用中经常接近同义，都指从工件内孔或内腔向外支撑并夹紧的夹具。更细分地说，内撑夹具强调支撑和定位，内胀夹具强调通过胀紧结构产生夹紧力。选型时应重点看工件内孔、壁厚、加工内容和夹持范围。

内撑夹具为什么适合薄壁件夹持？

薄壁件外夹时容易产生压痕或局部变形。内撑夹具可以从内孔侧支撑工件，使外圆和端面加工空间更开放，并通过较大的接触区域分散夹紧力。但是否适合仍取决于壁厚、材料、孔深和允许变形量。

什么时候应选择涨套卡盘或 expanding mandrel chuck？

当工件以内孔为定位基准，并且需要加工外圆、端面或外侧特征时，可以评估涨套卡盘或 expanding mandrel chuck。它们适合套类件、环类件、齿轮坯和需要较好重复定位的回转类零件。

内撑夹具选型需要提供哪些资料？

建议提供工件图纸、内孔直径与公差、孔深、壁厚、材料、加工工序、精度要求、允许变形量、机床接口和批量节拍。对于薄壁环件，还应说明是否关注径向跳动、端面跳动和表面压痕。

内撑夹具能完全避免薄壁件变形吗？

不能绝对保证。内撑夹具可以降低外夹压痕和局部夹持变形风险，但薄壁件仍会受到壁厚、材料、夹紧力、切削负载和支撑长度影响。重要工件建议结合试夹、跳动检测和加工验证确认方案。
