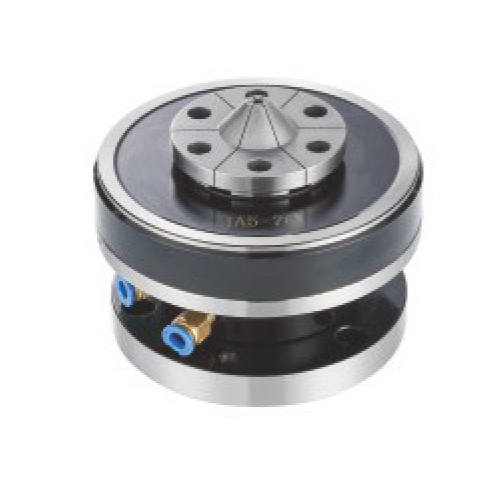

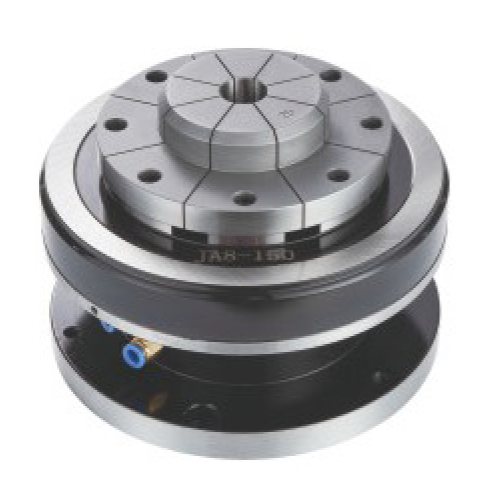

超精密筒夹式膜片卡盘(内置气缸)
通过膜片弹性变形与筒夹结构实现高重复定位夹持,适合对跳动、夹痕和换型稳定性要求较高的精密加工场景。
以下为筒夹式膜片卡盘、膜片筒夹配套元件、固定式与后驱动被动式膜片卡盘,以及卡爪式(拉杆驱动)膜片卡盘等典型结构,可按夹持需求与机床条件初选。
通过膜片弹性变形与筒夹结构实现高重复定位夹持,适合对跳动、夹痕和换型稳定性要求较高的精密加工场景。

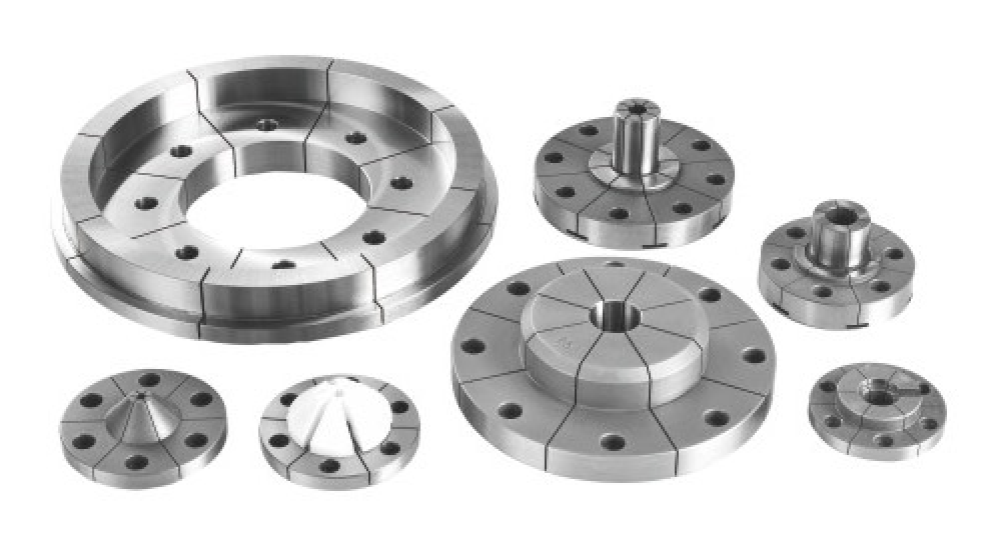

用于筒夹式膜片卡盘的可更换夹持元件,不是完整卡盘;选型需核对配套卡盘型号、工件直径、夹持长度与精度要求。

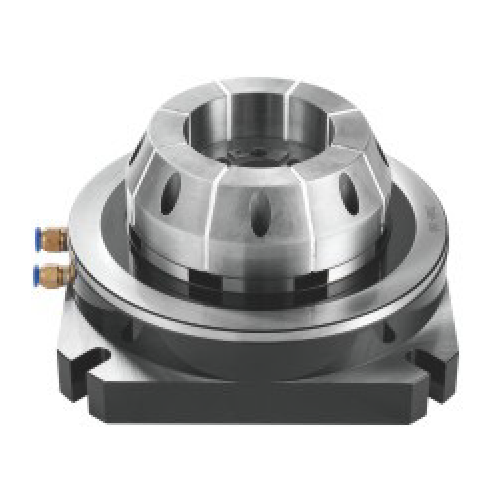

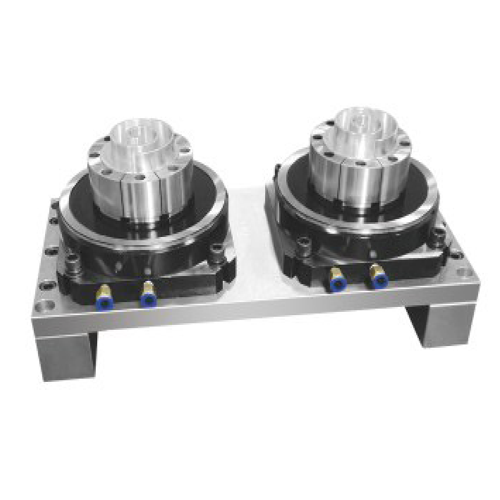

适合固定式高精度装夹场景,通过膜片结构实现稳定夹持与重复定位,需结合工件基准、安装接口和切削条件选型。

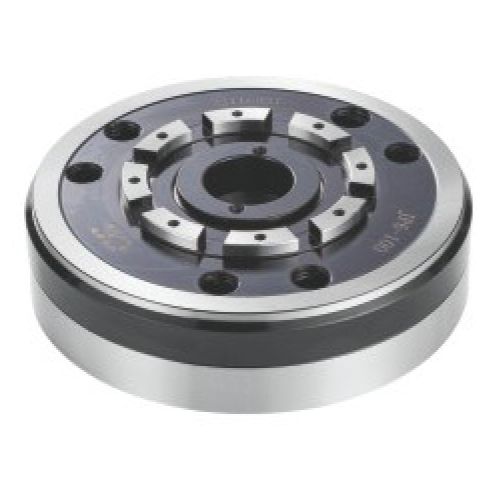

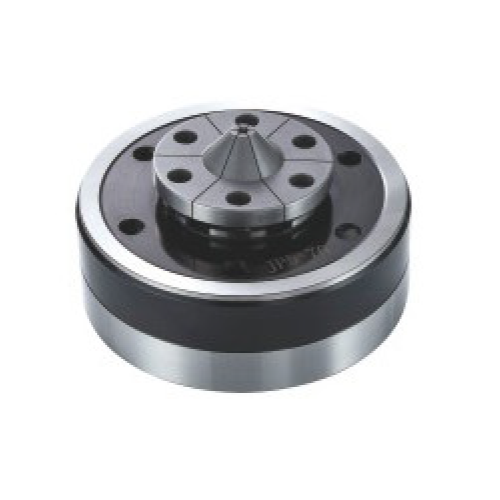

通过后端驱动结构实现膜片夹紧与松开,适用于对前端空间、重复定位和夹持稳定性有要求的工件。

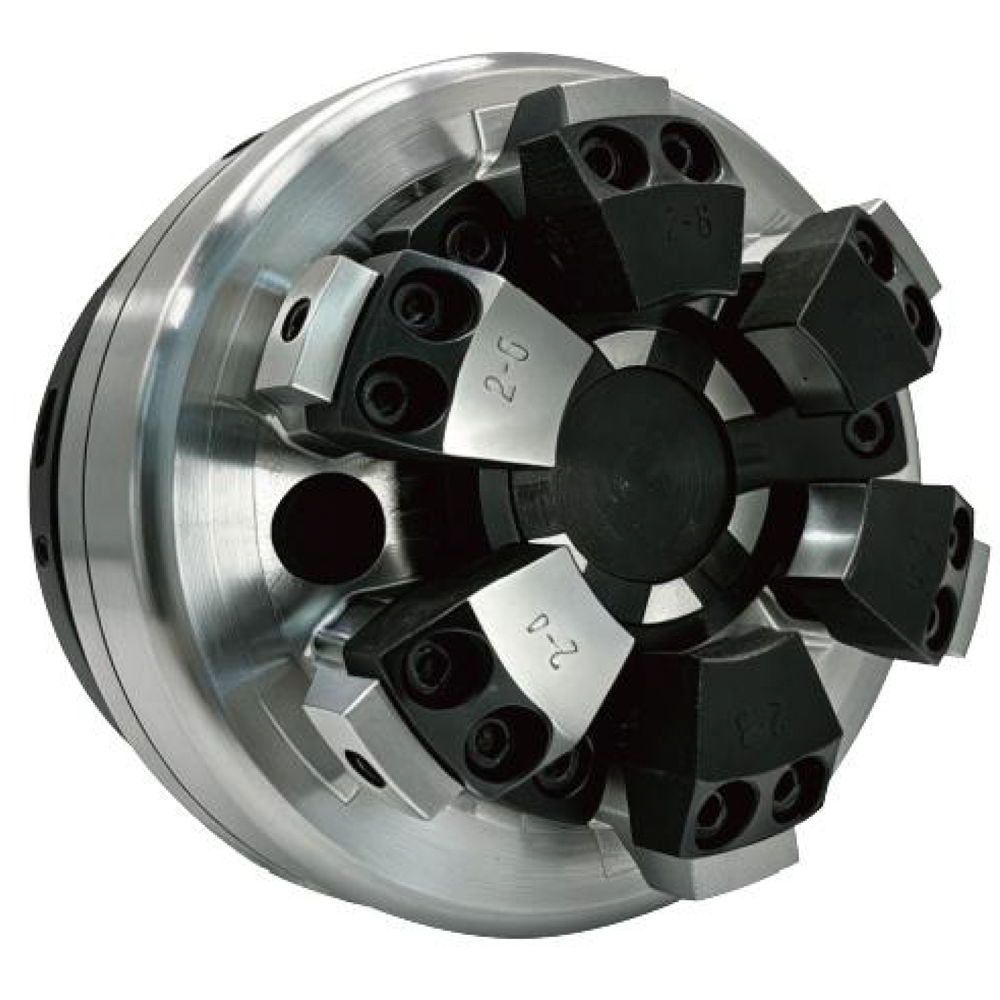

适用于需要稳定重复定位、降低夹持变形并保持夹持一致性的车削工况。选型时需核对拉杆行程、夹持范围、接口尺寸与工件变形风险。
JA4-60 安装在磨床主轴前端。
查看完整案例在 YouTube 观看这段视频用 JA4-60 从内孔夹住套形工件。
查看完整案例在 YouTube 观看细小工件从 JA4-60 前端伸出。
查看完整案例在 YouTube 观看竖屏视频拍到磨床主轴、夹头和砂轮。
查看完整案例在 YouTube 观看镜头先拍百分表,再拉远展示 JA5-70 和被夹工件。
查看完整案例在 YouTube 观看套类工件从内孔夹紧,外圆上设置测头。
查看完整案例在 YouTube 观看JA5-70 位于砂轮左侧,工件伸到加工区域。
查看完整案例在 YouTube 观看夹头装在机床前端,细长工件从夹持口向下伸出。
查看完整案例在 YouTube 观看这段教程从夹头安装讲到膜片筒夹修磨。
查看完整案例在 YouTube 观看在工程沟通中,膜片卡盘通常指利用弹性膜片变形实现夹持的精密卡盘;“薄膜卡盘”更多是口语或非标准叫法。选型时应以产品结构、夹持方式和技术参数为准。
更适合薄壁回转体、环类法兰与平面定位类零件,以及表面易夹伤、对重复定位一致性要求较高的精密夹持。长棒贯穿或超重切削应先核对通孔能力与夹紧力余量。
橡胶夹头通过弹性体包络外圆,直径区间与防夹伤配置往往更灵活;膜片卡盘在极薄件与平面一致性上有时更有优势。建议提交工件图纸与节拍目标,由工程协助对比两种夹持方式。
