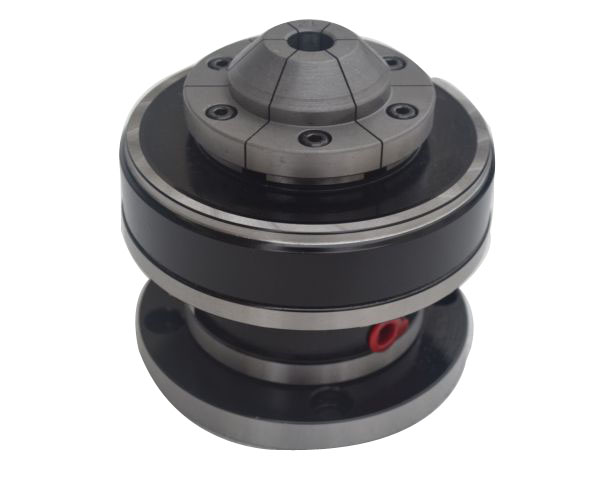

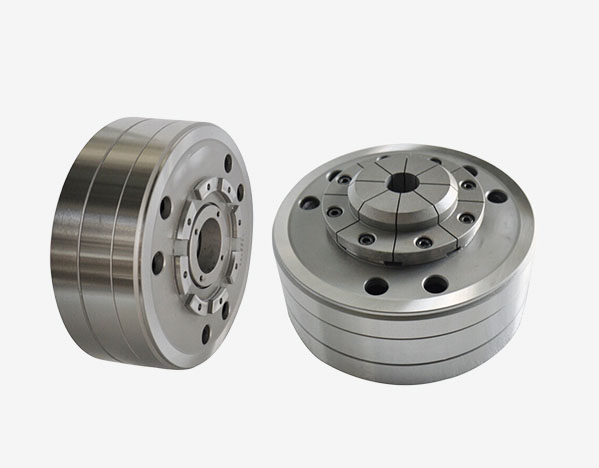

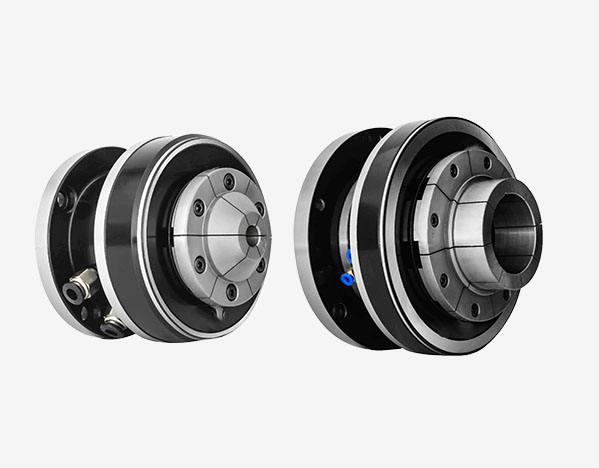

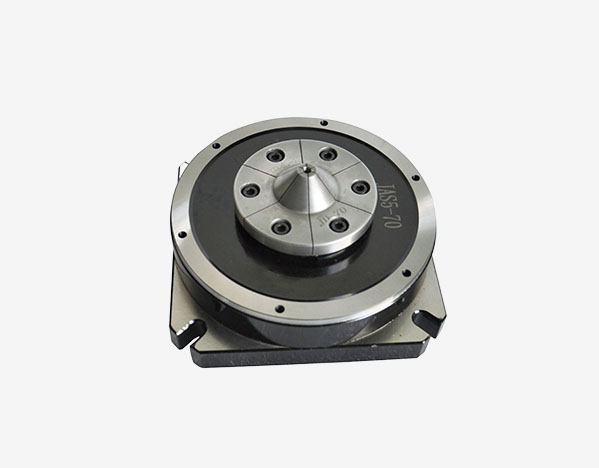

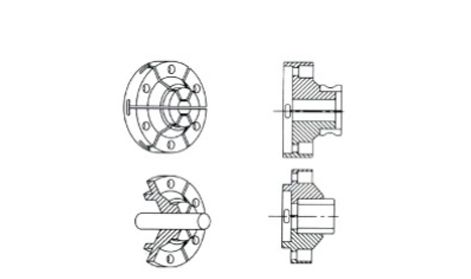

超精密筒夹式膜片卡盘（内置气缸） Ultra-precision diaphragm collet chuck with built-in pneumatic cylinder

产品概述

超精密筒夹式膜片卡盘（内置气缸）是面向数控车削与精密制造设计的完整夹持单元：内置气缸提供开合与夹紧所需的动力，适合按气压方案接入机床或夹具气路。产品作为气动膜片卡盘的一种结构形式，可与指定规格的膜片筒夹配套，通过膜片弹性变形传递夹紧力，并结合筒夹定心结构，帮助工件获得稳定的高精度外圆定位。

该结构特别适合薄壁膜片卡盘类典型工况中的薄壁回转件、易变形件，以及对夹痕、跳动与膜片夹头重复定位精度一致性要求较高的批量加工或检测装夹。夹持力、有效夹持范围与节拍可根据工件直径、夹持长度、膜片筒夹型号、气压条件和机床接口进行核对与配置。

核心特点

• 超精密膜片夹持

  面向高精度外圆与精密车削场景，强调以膜片弹性变形实现均匀、可控的夹紧与定位表现，便于在薄壁与易变形工件上控制夹痕与跳动风险，满足对超精密膜片卡盘与精密膜片夹头类应用的工艺期待。

• 内置气缸驱动

  夹持单元集成内置气缸，按气压方案驱动夹紧与松开，适合与车床用气动膜片卡盘、数控车床膜片卡盘的主轴或主轴周边气路协同布置，便于设备集成与现场气路布置。具体接口与压力按技术资料与产品铭牌核对。

• 配合膜片筒夹使用

  本体为完整卡盘单元，须与匹配的膜片筒夹夹头或同系列筒夹规格配套使用，实现按工件直径段更换夹持元件；选型时需同时核对卡盘型号、超精密膜片夹头筒夹规格与夹持长度，以保证夹持安全与重复定位表现。

• 薄壁件与高重复定位装夹

  适用于薄壁件加工用膜片式卡盘、车床用膜片卡盘薄壁等常见工艺诉求，在易变形工件上兼顾夹紧与防变形；对批次换型与一致性要求高的产线，可重点关注膜片夹头重复定位精度与装夹闭环管理。

适用场景

• 数控车床膜片卡盘产线：标准轴类、法兰类零件车外圆、精车与半精车工序，需要稳定定心与低夹伤风险。
• 车床膜片卡盘通用场景：传统车床或复合机床上的回转体夹持，对跳动与重复夹持有明确指标时。
• 车床用气动膜片卡盘：已有车床气源或计划统一气路控制夹紧的工厂，希望气动方案与机床动作节拍匹配。
• 薄壁件加工用膜片式卡盘：薄壁套、薄壁法兰等，壁厚较薄、刚性有限，需要柔和且均匀的径向夹紧。
• 车床用膜片卡盘薄壁：局部壁厚变化大、易产生椭圆或夹痕的工件，希望通过膜片夹持减小局部应力集中。
• 薄壁膜片卡盘典型件：环形件、盘类件外圆与端面联合定位的精密车削。
• 高重复定位与节拍稳定的批量加工：多品种小批量或中等批量中，关注换型后尺寸一致性的生产线。
• 检测装夹：三坐标或工序间检测需要可重复、低变形的夹持基准时，可与工艺部门约定夹持力与检测规程。

工作原理与装夹特点

以下内容说明膜片夹头工作原理与膜片卡盘夹持原理，便于客户与工艺人员对齐装夹方式、夹持特点和选型边界。

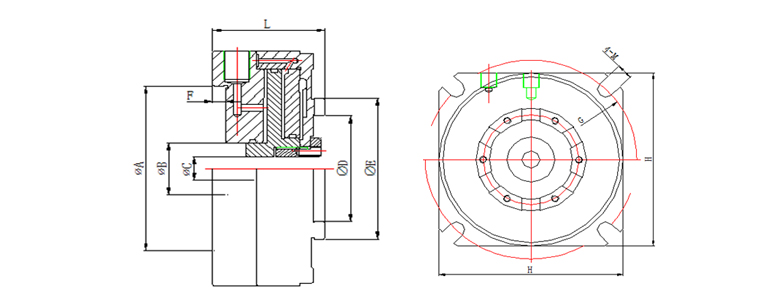

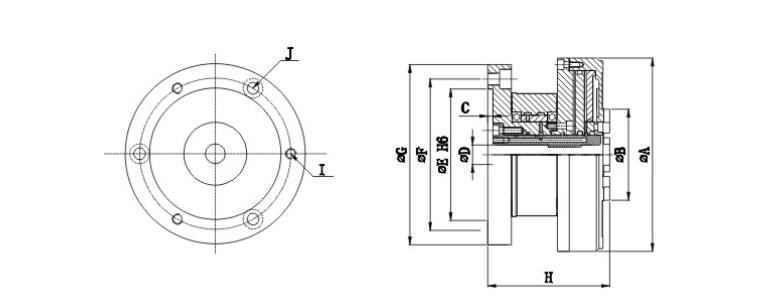

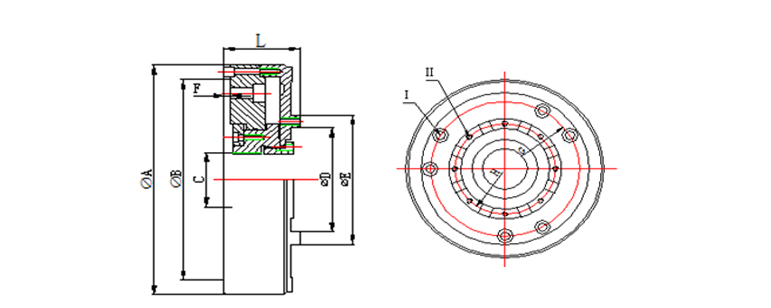

膜片卡盘夹持原理

在气动膜片卡盘结构中，气压作用于内置气缸与膜片组件，使膜片产生可控弹性变形，从而将夹紧力传递至与膜片接触的夹持元件。膜片变形路径与夹紧行程共同决定夹持的柔和程度与定位特性，这也是精密膜片卡盘在薄壁件上常见的优势来源之一。

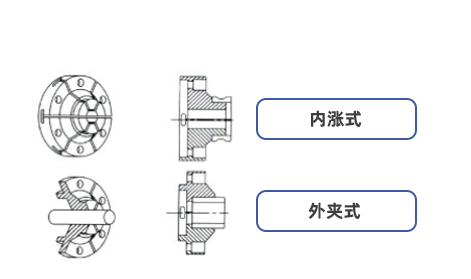

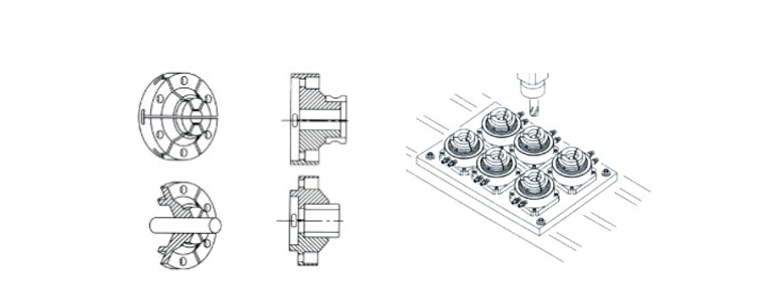

膜片式卡盘的装夹特点

膜片式卡盘的装夹特点通常包括：夹紧力分布相对均匀、对薄壁件更友好、对夹痕与变形的控制空间较大；同时，夹持元件与气压条件的匹配直接影响弹性膜片卡盘夹持范围与有效夹持区段。具体是否适合某道工序，可结合工件图纸与机床条件评估。

膜片卡盘夹持力与范围

膜片卡盘夹持力与有效夹持范围受工件直径、夹持长度、膜片筒夹规格、气压稳定性与卡盘调整状态等多因素影响。夹持力和适用范围可结合工件直径、夹持长度、膜片筒夹规格和气压条件确认；正式投产前建议按技术资料完成试装与试切验证。

选型与询价需提供的信息

• 工件图纸（含关键尺寸、公差与表面要求）
• 夹持直径范围与目标夹持段
• 夹持长度与伸出量限制
• 工件材料与热处理状态
• 壁厚或薄弱部位说明（薄壁、筋板、开口等）
• 表面质量与夹痕、碰伤限制
• 加工工序与切削载荷特点（粗车 / 精车 / 精加工等）
• 机床型号、主轴接口与可用安装空间
• 气源压力、流量及现场气路接口形式
• 计划配套的膜片筒夹规格或目标工件直径系列
• 膜片夹头重复定位精度或批次一致性目标
• 批量节拍与换型频率
