弹簧夹头选型指南：筒夹、内涨夹头、膜片卡盘与橡胶夹头
发布时间：2026-03-11 | 库来特（KORRETTO）技术团队
弹簧夹头是一类依靠锥面配合和弹性夹套变形实现径向夹紧的夹具，常用于圆柱工件、刀具、小直径轴类件和重复装夹场景。它的核心价值是夹持速度快、同心性较好、换型方便；选型时应重点确认夹持范围、工件直径波动、夹持长度、切削负载、重复定位和工件是否容易变形。
弹簧夹头的工作原理

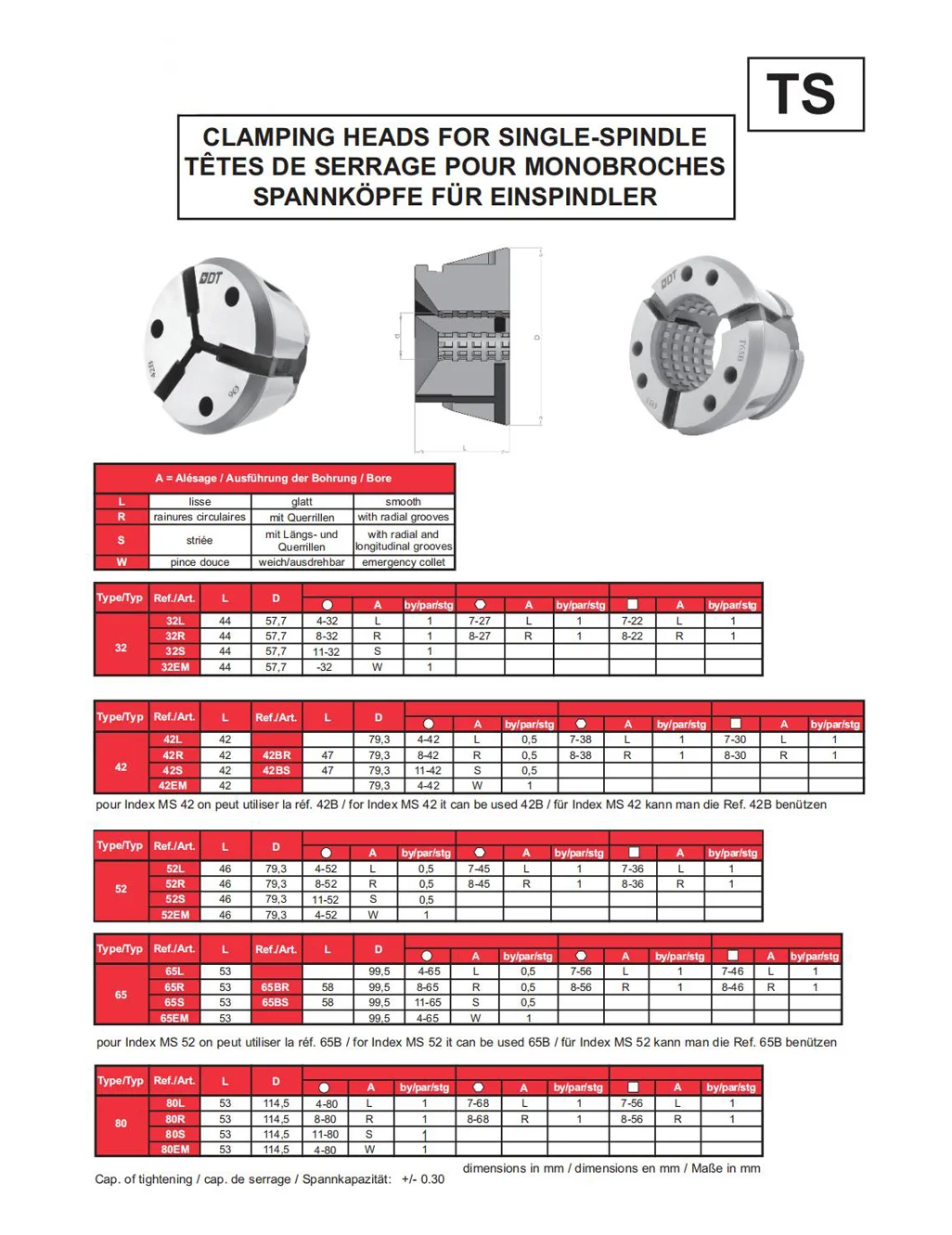

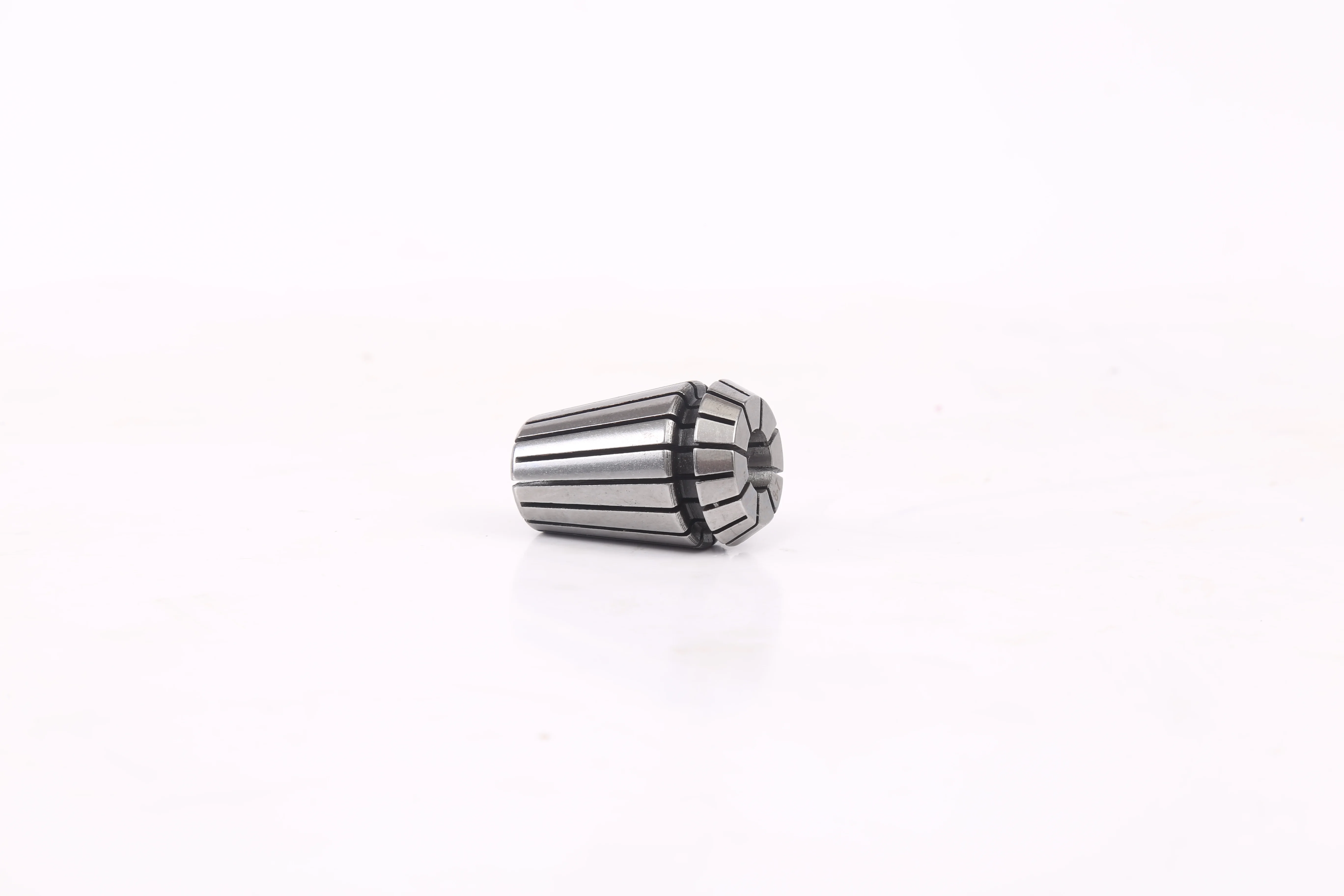

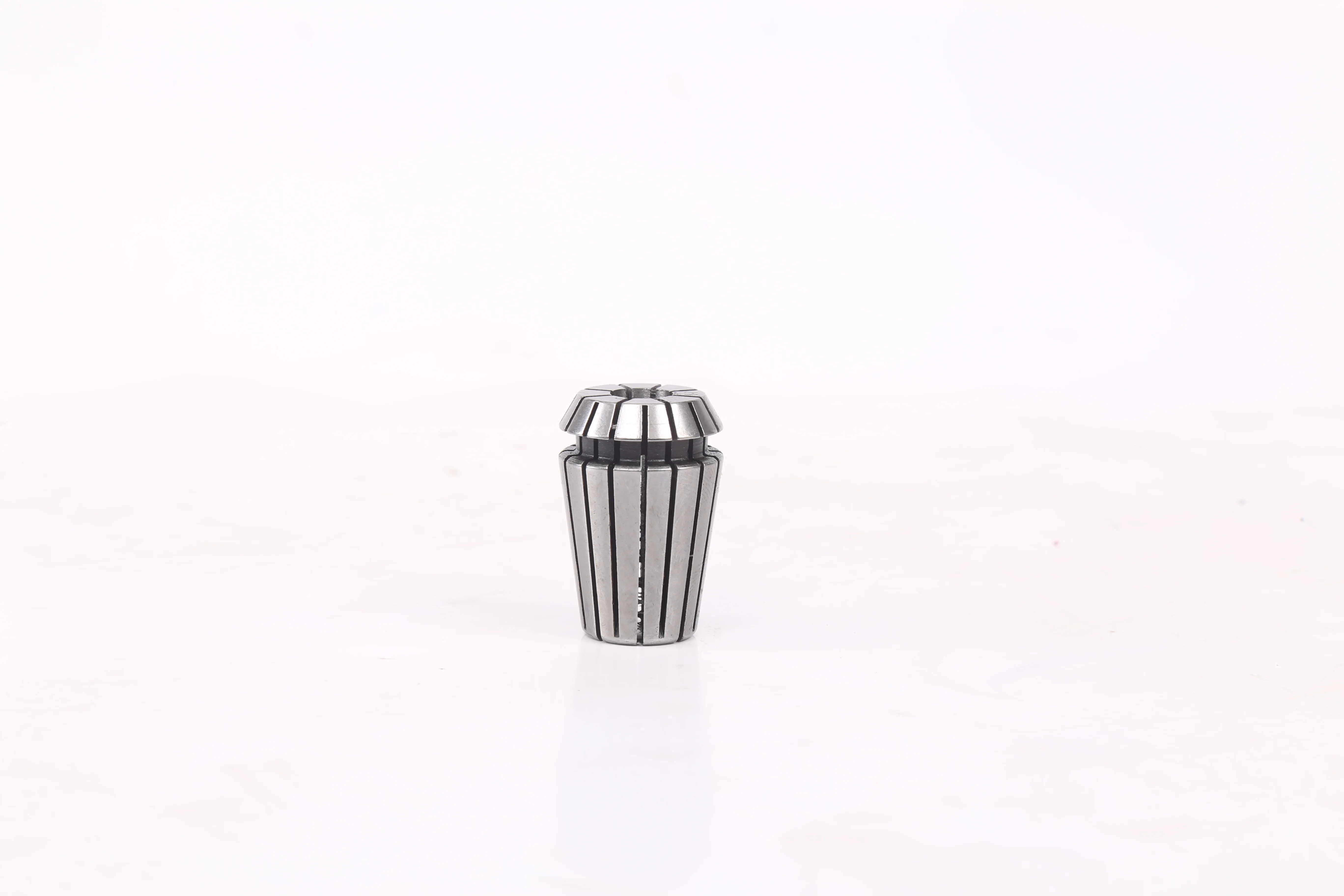

弹簧夹头通常由带开槽的弹性夹套和锥面配合结构组成。夹紧时，夹头被拉入或推入相配合的锥面座，轴向运动被转化为径向收缩力，夹套内孔收缩并夹紧工件或刀具。松开时，夹套依靠自身弹性恢复，释放被夹持对象。
这种结构的优点是夹紧动作快、对中性较好、适合重复装夹。它的限制是夹持范围相对有限：如果工件直径波动过大，夹套不能稳定贴合外圆，可能导致夹紧力不足、跳动增大或工件滑移。
弹簧夹头、筒夹、膨胀夹头和膜片夹头的区别
在实际选型中，“弹簧夹头”“筒夹”“ER夹头”“膨胀夹头”“内涨夹头”“膜片夹头”经常被混用。更准确的判断方式，是先看夹持基准：外圆夹持、内孔定位，还是低变形弹性夹持。
| 夹具类型 | 工作原理 | 适合场景 | 注意事项 |
|---|---|---|---|
| 弹簧夹头 / 筒夹 / ER夹头 | 通过锥面作用使弹性夹套径向收缩，夹紧外圆。 | 刀具、小直径圆柱件、轴类零件和重复装夹。 | 夹持范围较窄，工件外径波动大时需要谨慎。 |
| 膨胀夹头 / 内涨夹头 | 以内孔为基准，夹持单元向外胀紧工件内孔。 | 套类、环类、齿轮坯和以内孔定位加工外圆或端面的工件。 | 依赖内孔精度、孔深、壁厚和胀紧长度。 |
| 膜片夹头 / 膜片卡盘 | 通过膜片或弹性元件变形实现低变形夹持。 | 薄壁件、高精度件、精加工和重复定位要求高的场景。 | 不适合作为通用重切削夹具。 |
| 橡胶夹头 / 橡胶筒夹 | 通过分瓣金属本体和柔性材料形成较大接触面积。 | 轴类批量加工、表面易压伤件、轻微尺寸波动工件。 | 尺寸跨度过大或重断续切削时需重新评估。 |
弹簧夹头适合哪些工件？
弹簧夹头适合外圆规则、直径波动较小、需要较好同心度和快速装夹的工件。典型场景包括轴类零件、小直径圆柱件、刀具夹持、重复装夹和轻中载加工。
如果工件是薄壁件、内孔定位件、表面易压伤件或外径波动较大，则不应只按“弹簧夹头”一个方向判断，而应同时比较筒夹卡盘、内涨夹头、膜片卡盘和橡胶夹头卡盘。
弹簧夹头选型需要确认哪些资料？
- 工件外径与公差：判断是否落在夹头有效夹持范围内。
- 夹持长度：夹持长度不足会影响稳定性和跳动。
- 工件材料与表面状态：表面易压伤时应评估橡胶夹头或软夹持方案。
- 加工内容：粗加工、断续切削和重切削对夹紧力要求更高。
- 精度要求：同心度、重复定位、跳动和端面要求会影响夹具选择。
- 机床接口：应确认主轴、拉杆、筒夹卡盘型号和安装空间。
弹簧夹头选型补充：外夹、内撑和低变形夹持要分开判断
快速结论：弹簧夹头和筒夹适合圆柱类外夹，膨胀夹头更适合以内孔定位加工外圆或端面，膜片卡盘更偏向高精度、低变形的精密夹持场景。
夹头类夹具的共同特点是夹持集中、换型相对快、重复定位较好。但不同结构的受力方向不同，不能简单互相替代。选择时应先判断工件是外圆夹持、内孔定位，还是薄壁低变形夹持，再决定使用筒夹卡盘、内涨夹头、橡胶夹头或膜片卡盘。
- 筒夹卡盘：适合外圆较规则、尺寸稳定、需要较好同心度的轴类或小直径零件。
- 膨胀夹头：适合以内孔作为定位基准，加工外圆、端面或外侧特征。
- 膜片卡盘：适合高精度、低变形夹持，常用于薄壁、精密外圆或端面加工。
- 橡胶夹头：适合批量轴类、轻微尺寸波动或表面易压伤工件。
- 不适合情况：重断续切削、夹持面严重不规则或尺寸跨度过大时，需要重新评估。
| 夹具类型 | 主要夹持方式 | 适合场景 |
|---|---|---|
| 筒夹卡盘 / 弹簧夹头 | 外圆收缩夹持 | 轴类、小直径圆柱件、重复定位要求较高的零件。 |
| 膨胀夹头 / 内涨夹头 | 内孔撑紧定位 | 套类、环类、以内孔为基准加工外圆或端面的工件。 |
| 膜片卡盘 | 弹性变形夹持 | 薄壁件、高精度件、低夹持变形场景。 |
| 橡胶夹头卡盘 | 大接触面积柔性夹持 | 轴类批量加工、轻微尺寸波动、表面易压伤工件。 |
相关产品与进一步选型
橡胶夹头属于柔性大接触面积夹持方案，若需要比较橡胶筒夹、橡胶夹头卡盘和内涨橡胶夹头，可参考 橡胶夹头系列选型入口。
相关文章
如果不确定应选择筒夹、内涨夹头、橡胶夹头还是膜片卡盘，可先提供工件外径、内孔、壁厚、公差和加工工序。联系库来特确认夹头选型方案
夹头类夹具的工程边界：筒夹、内涨夹头、膜片卡盘与橡胶夹头
工程结论：筒夹类夹具的优势是同心性、重复装夹和快速换型，但它并不适合所有工件。外圆夹持、内孔定位、薄壁低变形夹持和柔性大接触面积夹持，是四种不同的技术路线，应根据工件基准和变形风险分别判断。
传统弹簧夹头通过锥面作用使夹套径向收缩，从而夹紧圆柱工件。这类结构适合尺寸稳定、外圆规则、同心要求较高的零件。但当工件需要以内孔定位、外表面完整加工，或者存在薄壁变形风险时，应考虑内涨夹头、膜片卡盘或橡胶夹头。
1. 筒夹卡盘适合“外圆稳定”的工件
筒夹卡盘适合轴类、小直径圆柱件和外圆尺寸稳定的零件。它的优势是夹持对中快、重复性好、装夹效率高。限制在于夹持范围相对窄，对工件直径波动比较敏感，重断续切削或严重不规则外形并不适合直接使用标准筒夹。

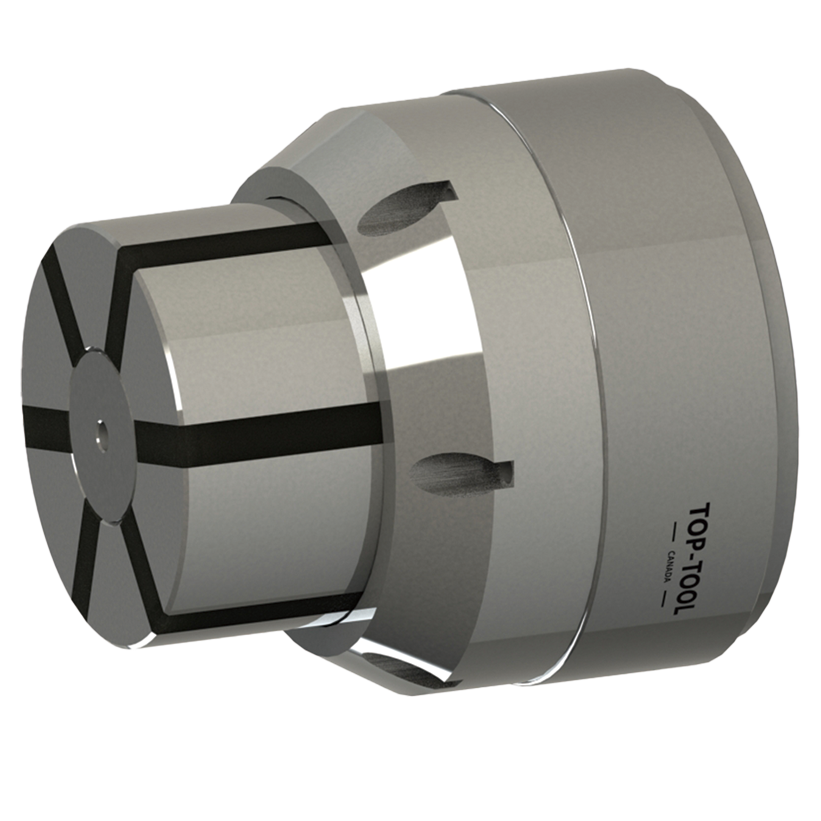

2. 内涨夹头适合“以内孔为基准”的工件
如果工件外圆和端面需要加工，而内孔已经具备较好精度，内涨夹头可以把内孔作为定位和夹紧基准。这样可释放外表面加工空间，适合套类、环类、齿轮坯和薄壁环形件。但内孔尺寸波动、壁厚不足或内孔表面粗糙，会影响夹持稳定性。

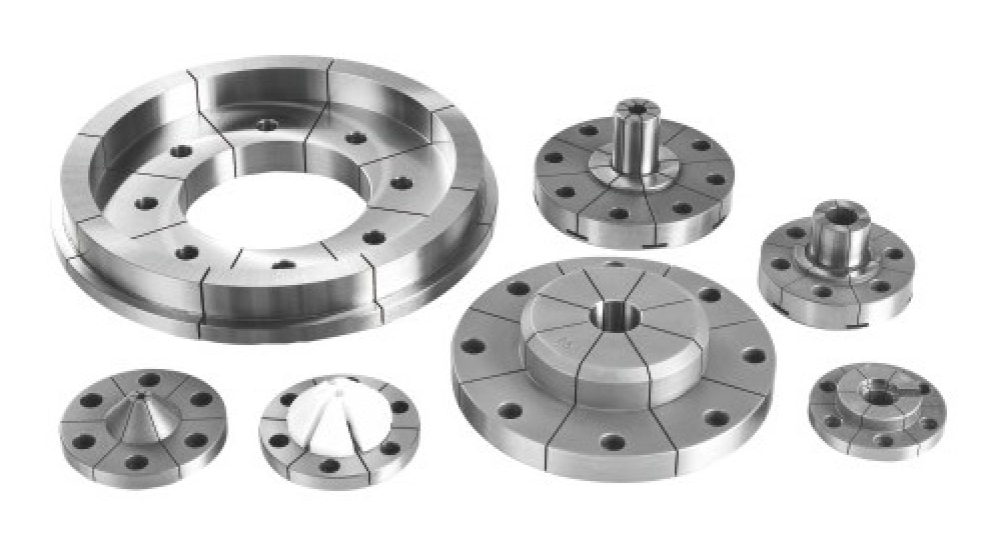

3. 膜片卡盘适合“低变形精密夹持”
膜片卡盘依靠弹性元件变形完成夹紧，通常用于高精度、低变形和批量一致性要求较高的零件。它不适合作为通用重切削夹具，而更适合精加工、薄壁件和需要稳定重复定位的工序。
| 夹具类型 | 主要基准 | 适合工况 | 主要限制 |
|---|---|---|---|
| 筒夹卡盘 | 外圆 | 轴类、小直径圆柱件、稳定外径工件。 | 夹持范围窄，外径波动大时不适合。 |
| 内涨夹头 | 内孔 | 套类、环类、外圆和端面加工。 | 依赖内孔尺寸和表面质量。 |
| 膜片卡盘 | 端面或外圆精密基准 | 薄壁件、低变形、高重复精度加工。 | 不适合通用粗加工和大余量断续切削。 |
| 橡胶夹头 | 外圆柔性包覆 | 轴类批量加工、表面易压伤或轻微尺寸波动。 | 重切削和尺寸跨度过大时需评估。 |
4. 建议的选型资料
夹头类夹具选型应提供工件外径、内孔、壁厚、公差、夹持长度、加工工序和材料。对于薄壁件，还应说明允许变形量和表面压痕要求；对于批量生产，还应说明换型频率和节拍目标。
相关产品
相关文章
如果无法判断应选择筒夹、内涨夹头、膜片卡盘还是橡胶夹头，可提供工件外径、内孔、壁厚和加工工序，由库来特协助判断夹持路线。联系库来特确认夹头选型方案
常见问题解答
弹簧夹头适合哪些工件？
适合直径稳定、外形规则的圆棒、轴类、套类和部分小直径工件，尤其适合需要较快装夹和较好同心性的场景。
弹簧夹头和三爪卡盘怎么选？
弹簧夹头更适合直径范围稳定、重复装夹和同心要求较高的圆形工件；三爪卡盘适用范围更广，但接触方式和重复精度要结合卡爪状态判断。
内涨夹头适合什么场景？
内涨夹头适合以内孔作为定位和夹紧基准，加工外圆、端面或外侧特征的套类、环类和齿轮坯工件。
膜片卡盘适合重切削吗？
膜片卡盘更偏向高重复精度和低变形精密夹持，不应直接作为通用重切削夹具使用，需结合工件刚性和切削负载评估。
夹头类夹具选型前需要提供哪些资料？
建议提供工件外径、内孔、壁厚、公差、夹持长度、加工内容、材料、表面要求、机床接口和批量节拍。
需要确认弹簧夹头、筒夹或内涨夹头方案？
库来特可根据工件外径、内孔、壁厚、公差、夹持长度、加工工序和机床接口，协助判断弹簧夹头、筒夹卡盘、内涨夹头、膜片卡盘或橡胶夹头卡盘方案。
