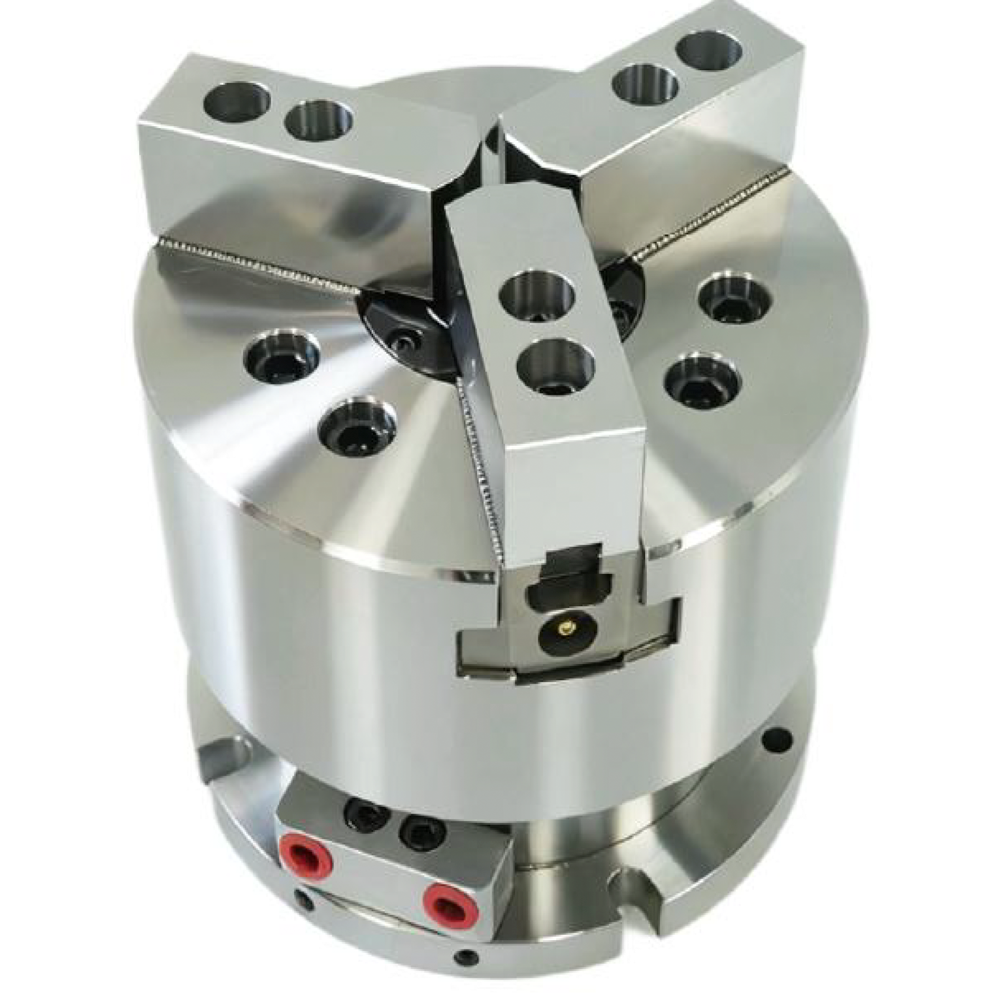

三爪立式通孔液压卡盘 3-Jaw Vertical Through-Hole Hydraulic Chuck

面向钻床、铣床、加工中心等固定工位的立式通孔液压卡盘：单工位可用 T 型螺钉安装，也可根据产线需求进行多工位组合，以提高换装效率。软爪与硬爪可按工艺更换，有助于控制综合成本。夹紧力、行程与油路压力上限随型号而异，请以下表为准。

产品概述

三爪立式通孔液压卡盘用于铣钻等工作台面的通孔夹持，可单工位固定或多工位组合。夹紧力与行程随型号与油路压力而变，请结合台面布置、工件图纸与液压条件核对下表并预留维护空间。

液压油清洁度、同步夹紧与泄漏排查等运维要点需在设备侧持续关注。

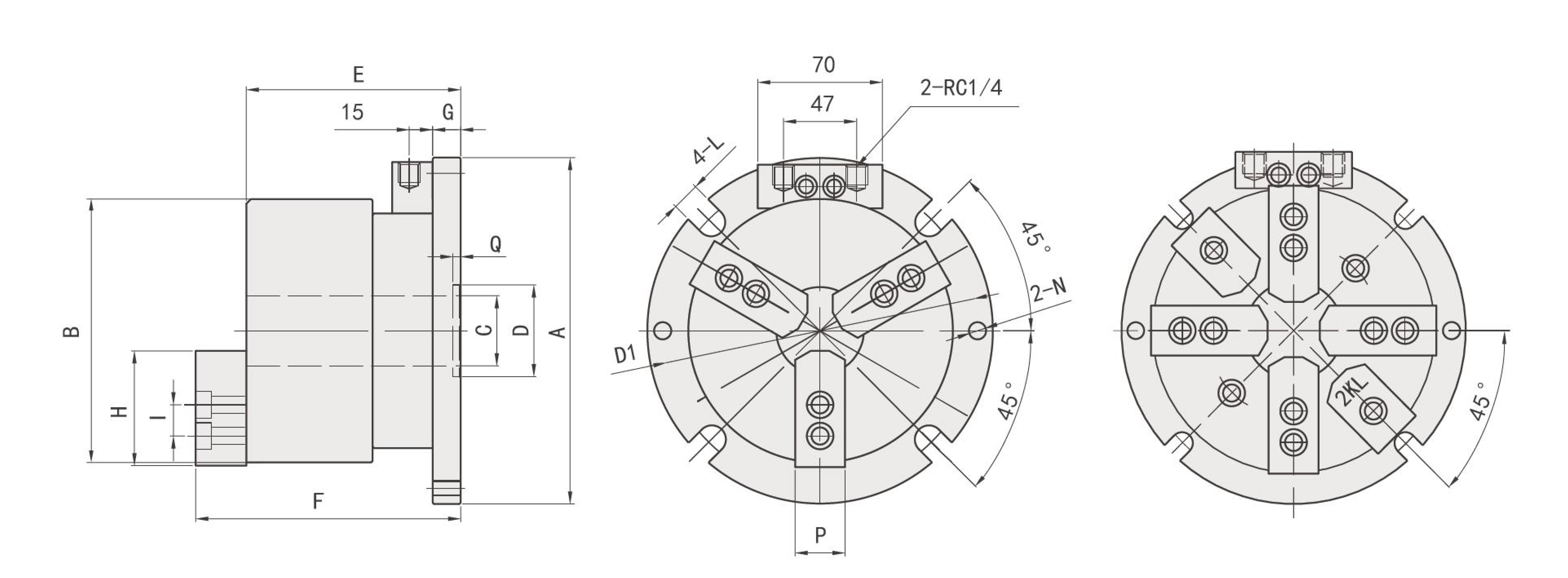

尺寸参数（mm）
型号	A	B	C	D(H7)	D1	E	F	G	H	I	Q	L	N(H7)	P
BKL-305	158	135	28	50	140	111	142	12	62	14	5	9	10	25
BKL-306	178	169	40	60	160	138	175	14	73	20	5	11	10	31
BKL-308	210	210	45	80	190	158	196	16	95	25	5	13	10	35
BKL-310	250	254	70	90	230	186	229	18	100	30	6	13	12	40
BKL-312	266	304	82	90	246	200	251	18	130	30	6	13	12	50

性能参数
型号	活塞面积 cm²	活塞行程 mm	爪行程（直径）mm	最大夹紧力 kN(kgf)	最大使用压力 MPa(kgf/cm²)	夹紧范围 mm	重量 kg
BKL-305	46.7	10	5.4	35.8(3650)	3.7(37)	7–135	12
BKL-306	60.4	12	5.5	56.8(5800)	3.6(36)	12–168	20
BKL-308	98	16	7.4	85.8(8750)	3.6(36)	15–210	34
BKL-310	128.6	19	8.8	110.7(11300)	3.4(34)	31–254	56
BKL-312	155.3	23	10.6	143.6(14650)	3.6(36)	34–304	80

部分规格和卡爪配置可按项目需求确认。

单工位与多工位油路布置要注意什么？

需同步考虑压力损失、同步夹紧需求与泄漏排查；建议在询价阶段提供台面布置图与目标油路压力。

液压油清洁度为什么重要？

污染物会加速密封件磨损并影响保压；应按机床规程保持过滤等级，并在检修后关注油液状态。

BKL 系列订货以什么为准？

请以本页尺寸与性能表及双方确认的技术条款为准；大直径或重载场合建议在试装后复核动平衡与端面贴合。
