三爪立式中空气动卡盘 3-Jaw Vertical Through-Hole Pneumatic Chuck

立式安装的三爪中空气动卡盘内置动力气缸，由卡盘体侧面供气实现夹紧与松开，无需拉杆；中心通孔可贯穿长轴或棒料。适用于钻床、铣床及加工中心等固定工位，可按项目讨论非标配置。

产品概述

三爪立式中空气动卡盘在卡盘体侧向供气驱动夹紧，中心通孔便于贯穿长轴或棒料，多应用于钻铣及加工中心等固定工位。选型请结合贯穿直径、夹持包络、台面布置与现场气压，对照下表性能与尺寸更稳妥。

与主轴回转式卡盘在转速与接口上不同，选型以设备类型为准。

性能参数
规格	爪行程 t（直径）	最大夹紧力 kN	最大撑紧力 kN	许用压力 MPa	夹紧范围 mm	撑紧范围 mm	净重 kg
BK160KL	3.7	32.9	18.5	0.4～0.8	2–170	20–180	18.6
BK200KL	4.2	49.1	29.1	0.4～0.8	5–210	20–240	28
BK250KL	4.8	58.7	32.5	0.4～0.8	10–260	30–280	40
BK320KL	9.5	106.1	62.2	0.4～0.8	10–350	40–360	86
BK400KL	12.7	137.8	77	0.4～0.8	15–420	50–430	170

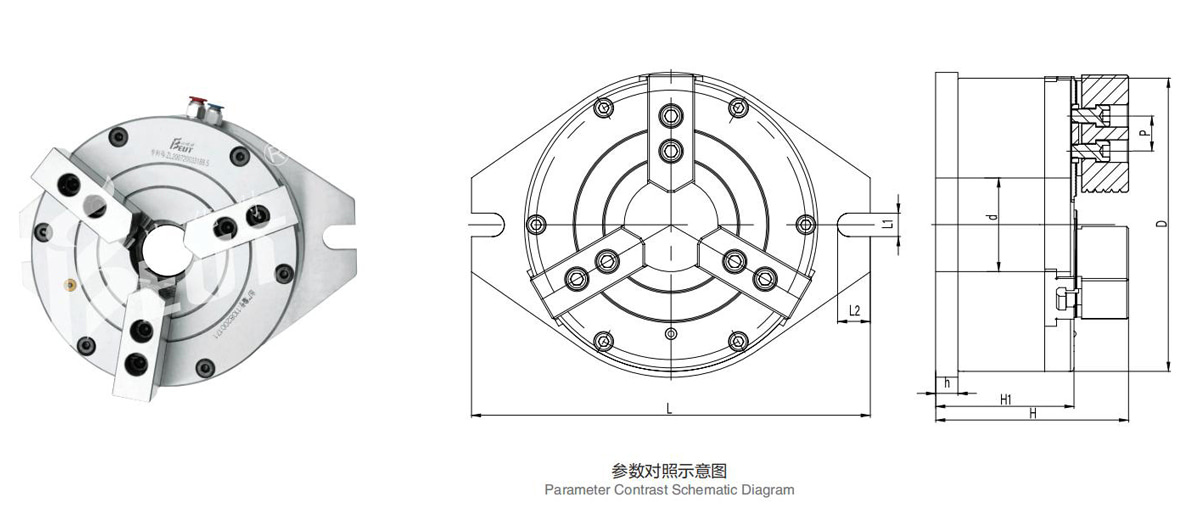

尺寸参数（mm）
规格	D	d	L	L1	L2	H	H1	h	p	动力模块齿形	对应卡爪型号
BK160KL	172	30	238	20	28	155	119	19	20	1×53°	BK160Z1
BK200KL	210	40	290	20	28	158.5	122.5	19	25	1×53°	BK200Z1
BK250KL	250	80	340	20	28	173	127	19	30	1×53°	BK250Z1
BK320KL	325	120	415	20	28	243	182	22	32	1.5×60°	BK320Z2-60
BK400KL	400	120	500	20	28	272	198	30	40	1.5×60°	—

注：BK400KL 以上底板外形均为圆形；以上数据为标准参数，也可根据客户特殊要求设计。

部分规格和卡爪配置可按项目需求确认。

立式中空气动卡盘对气路布置有何要求？

侧向进气需兼顾密封与管路保护；具体接口与耐压请结合机床结构及现场管路习惯，在询价时一并确认。

贯穿棒料时要核对哪些尺寸？

需核对通孔直径与有效夹持段长度，并预留爪行程与安全间隙，避免棒料与本体干涉。

设备维护对使用表现有什么影响？

密封件、滤芯与管路的点检有助于保持保压与动作一致性；出现异常泄压或抖动时应停机排查。
