前置式通孔气动卡盘 Front-Mounted Through-Hole Pneumatic Chuck

前置式通孔气动卡盘按与主轴连接的标准做法设计，配对相应法兰即可安装，一般无需改动机床本体结构。卡盘体集成气缸功能，内置活塞与逆止结构，配合侧向旋转进气完成夹紧与松开。产品强调通孔能力、行程及转速等指标上的综合平衡，可用于普通车床、管螺纹加工设备及部分焊接类设备配置。

产品概述

前置式通孔气动卡盘面向车削主轴端串联法兰安装，卡盘体内置气缸与逆止结构，兼顾通孔与行程指标。订货型号以 BK-TK 参数表为准，并请结合气源品质与维护节奏评估保压与极限转速边界。

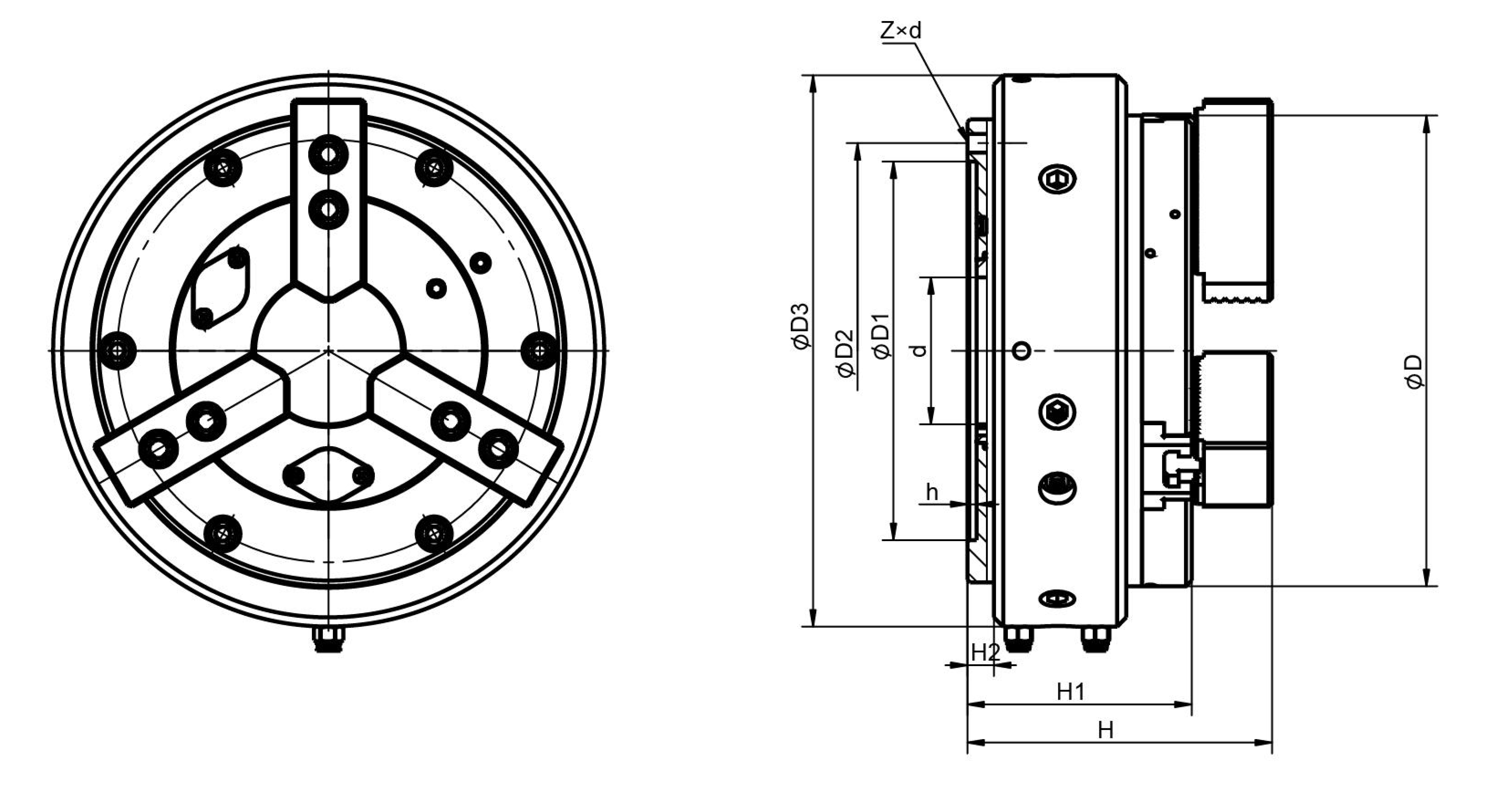

尺寸参数（mm）
型号	D	D1	D2	D3	d	H	H1	H2	h	Z×d	动力楔块齿形	对应卡爪型号
BK130TK	135	95	108	175	25	133	101.5	6.5	5	3-M8	1.5×60°	BK130Z2
BK160TK	175	130	142	219	35	143	107	4.5	5	3-M8	1.5×60°	BK160Z2
BK200TK	214	165	180	258	52	155	115	10	5	3-M10	1.5×60°	BK200Z2
BK250TK	256	206	226	300	80	166	122	14.5	5	3-M12	1.5×60°	BK250Z2
BK320TK	325	270	290	373	130	213	159	22	5	6-M12	1.5×60°	BK320Z2-50
BK400TK	400	340	368	—	170	260	194	23	6	6-M16	1.5×60°	—
BK500TK	500	440	465	—	225	314	241	44	6	6-M16	3×60°	—
BK630TK	630	510	595	—	310	347	275	57	8	6-M16	3×60°	—

性能参数
型号	爪行程（直径）mm	最大夹紧力 kN	最大撑紧力 kN	许用压力 MPa	极限转速 r/min	夹紧范围 mm	撑紧范围 mm	净重 kg
BK130TK	3.7	20.4	10.3	0.4～0.8	3000	2–130	10–140	15
BK160TK	4.2	31.5	14.9	0.4～0.8	2300	2–170	20–180	20
BK200TK	4.5	46.7	24.2	0.4～0.8	1850	5–210	20–240	36
BK250TK	5.4	62.4	32.6	0.4～0.8	1500	10–260	30–280	50
BK320TK	8.5	80.5	—	0.4～0.8	1200	60–350	—	95.8
BK400TK	13.4	103.3	—	0.4～0.8	950	70–420	—	164
BK500TK	16.2	161.1	—	0.4～0.8	800	70–520	—	276
BK630TK	10.2	287.57	—	0.4～0.8	500	70–600	—	445

部分规格和卡爪配置可按项目需求确认。

保压表现与现场气源有什么关系？

保压与气源洁净度、排水及密封维护有关；建议在技术沟通时说明现场过滤与维护周期，并按工况预留裕度。

BK-TK 订货与参数以什么为准？

请以本页 BK-TK 参数表及双方确认的技术条款为准；现场改制可能影响极限转速与保压表现。

法兰配对安装要核对哪些尺寸？

需核对止口、螺栓分布圆与端面贴合，以及配气或拉杆相关接口一致性；装夹后应复核跳动与重复夹紧位置。
