三爪半通孔气动卡盘 3-Jaw Semi-Through-Hole Pneumatic Chuck

三爪半通孔气动卡盘适用于对通孔深度与夹持有综合要求的回转加工场景。夹紧力、极限转速与允许压力随型号变化，请以下表为准，并结合机床接口与气源条件评估。

产品概述

三爪半通孔气动卡在既有结构上兼顾一定孔深与三爪夹持，适合对通孔能力有要求但不必全长贯穿的车削件。夹紧力、极限转速与许用气压因型号而异，请结合机床接口与气源条件核对下表。

性能参数
规格	爪行程 t（直径）	最大夹紧力 kN	最大撑紧力 kN	许用压力 MPa	极限转速 r/min	夹紧范围 mm	撑紧范围 mm	净重 kg
BK160KQ	3.7	32.9	18.5	0.4～0.8	4500	2–170	20–180	15
BK200KQ	4.2	49.1	29.1	0.4～0.8	4500	5–210	20–240	23
BK250KQ	4.8	58.7	32.5	0.4～0.8	2800	10–260	30–280	32
BK320KQ	9.5	106.1	62.2	0.4～0.8	2300	10–350	40–360	76
BK400KQ	12.7	137.8	77	0.4～0.8	1000	15–420	50–430	140

尺寸参数（mm）

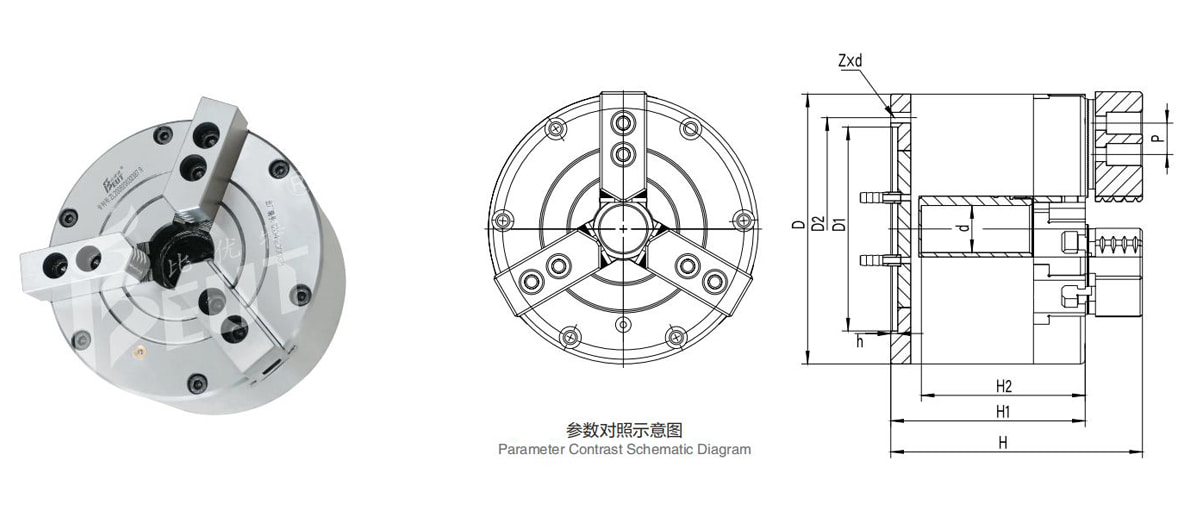

规格	D	D1	D2	d	H	H1	H2	h	p	Zxd	动力模块齿形	对应卡爪型号
BK160KQ	172	130	142	30	135.5	99.5	84	4.5	20	3-M8	1×53°	BK160Z1
BK200KQ	210	165	180	40	139.5	103.5	85.5	4.5	25	3-M10	1×53°	BK200Z1
BK250KQ	250	206	226	80	154	108	90.5	5	30	3-M12	1×53°	BK250Z1
BK320KQ	325	270	290	120	221	160	140.5	5	32	6-M12	1.5×60°	BK320Z2-60
BK400KQ	400	340	368	120	242	168	147	6	40	6-M16	1.5×60°	—

注：以上数据为标准参数，也可根据客户特殊要求设计。

部分规格和卡爪配置可按项目需求确认。

半通孔与全通孔前置式如何分工？

取决于工件长度、夹持点位置与机床接口；建议结合零件图纸与工艺一并评估后选型。

半通孔系列与立式中空系列如何并行评估？

更关注贯穿长度与端面布置时，可对比立式中空通孔系列；半通孔系列更侧重在既定结构下兼顾一定孔深的场合，边界以工件与机床空间核对为准。

询价时需要提供哪些通孔相关尺寸？

建议提供目标棒径或芯轴外径、需要贯穿的最小净孔深，以及卡盘端允许的轴向包络，便于判断型号边界。
