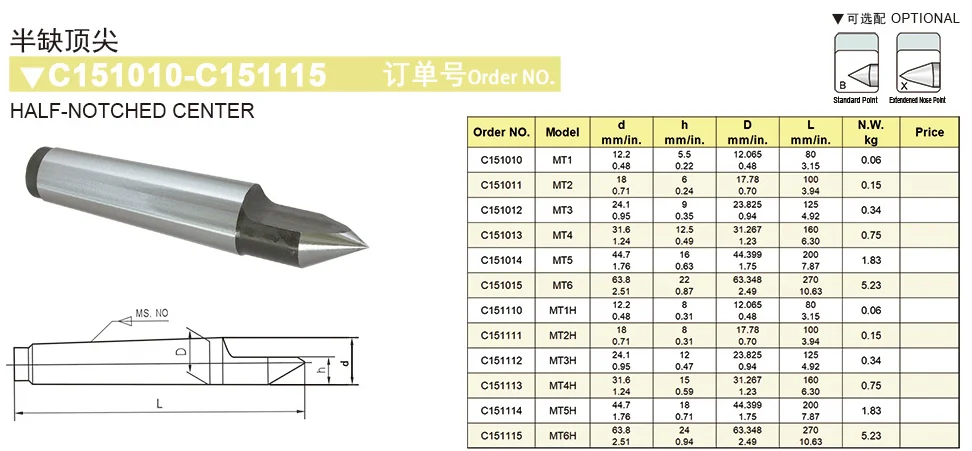

产品概述
半缺顶尖为固定式结构，顶尖体设有让位缺口，便于刀具接近工件中心区域，适合需要局部避让的车削和定心支撑。
与标准死顶尖相比，半缺结构便于刀具进入；与活顶尖相比为固定支撑。
核心特点
尾座定心支撑
用于车床尾座与工件中心孔之间的定心与顶紧。
莫氏锥柄接口
锥柄须与机床尾座莫氏套筒匹配。
按载荷选型
参数表给出工件重量、转速等范围，请结合工况选择。
活/固定结构
活顶尖可旋转减摩；死顶尖与半缺顶尖为固定支撑。
多规格覆盖
提供多种莫氏号与外形尺寸组合。
系列配套
可与其它顶尖系列按工艺组合配置。
适用场景
更适合：
- 需要刀具让位的车削
- 中心孔支撑且刀路需接近尾座侧
- 特殊接近空间加工
不太适合：
- 常规外圆车削（可选标准死/活顶尖）
- 高转速摩擦敏感长轴
- 内孔伞形支撑
参数与尺寸资料
下列尺寸与参数用于确认该系列顶尖的莫氏锥号、外形尺寸、顶尖结构、载荷范围和适配范围，可结合机床尾座接口、工件重量、转速、支撑方式和加工要求选择型号。
尺寸结构图
上图为半缺顶尖尺寸结构图，用于核对莫氏锥号、外形尺寸和顶尖结构。
| 订单号 | 型号 | D (mm) | D1 (mm) | D2 (mm) | L (mm) |
|---|---|---|---|---|---|
| C151010 | MT1 | 12.2 | 12.065 | 5.5 | 80 |
| C151011 | MT2 | 18 | 17.78 | 6 | 100 |
| C151012 | MT3 | 24.1 | 23.825 | 9 | 125 |
| C151013 | MT4 | 31.6 | 31.267 | 12.5 | 160 |
| C151014 | MT5 | 44.7 | 44.399 | 16 | 200 |
| C151015 | MT6 | 63.8 | 63.348 | 22 | 270 |
| C151110 | MT1H | 12.2 | 12.065 | 8 | 80 |
| C151111 | MT2H | 18 | 17.78 | 8 | 100 |
| C151112 | MT3H | 24.1 | 23.825 | 12 | 125 |
| C151113 | MT4H | 31.6 | 31.267 | 15 | 160 |
| C151114 | MT5H | 44.7 | 44.399 | 18 | 200 |
| C151115 | MT6H | 63.8 | 63.348 | 24 | 270 |
选型与询价需提供的信息
- 莫氏锥号
- 缺槽方向与刀具路径
- 中心孔尺寸
- 工件转速
- 标准型或 H 型
常见问题
这个系列适合哪些加工场景？
适合需要刀具让位、尾座侧特殊接近空间以及中心孔固定支撑的车削场景。
选型时需要提供哪些信息？
需要提供机床尾座莫氏锥号、工件重量、转速、顶尖角度、支撑方式和加工要求。
能否与其它车床顶尖或附件配套使用？
可根据机床尾座接口、工件类型和工艺要求与其它活顶尖、死顶尖或伞形顶尖配套选用。
