产品概述
重型活顶尖针对较大工件重量和更高切削力设计，适合长轴类零件在尾座侧的定心与支撑。
与轻型、中型活顶尖相比额定工件重量更高；与高负荷系列相比属于常规重型定位。
核心特点
尾座定心支撑
用于车床尾座与工件中心孔之间的定心与顶紧。
莫氏锥柄接口
锥柄须与机床尾座莫氏套筒匹配。
按载荷选型
参数表给出工件重量、转速等范围，请结合工况选择。
活/固定结构
顶尖体可随工件旋转，适合旋转车削。
多规格覆盖
提供多种莫氏号与外形尺寸组合。
系列配套
可与其它顶尖系列按工艺组合配置。
适用场景
更适合：
- 较大轴类、长轴工件车削
- 较高切削负载的尾座支撑
- 普通与数控车床重载车削
不太适合：
- 超重型 10t 以上专用工况（应选超强负荷系列）
- 内孔伞形大接触面
- 完全固定支撑磨削
参数与尺寸资料
下列尺寸与参数用于确认该系列顶尖的莫氏锥号、外形尺寸、顶尖结构、载荷范围和适配范围，可结合机床尾座接口、工件重量、转速、支撑方式和加工要求选择型号。

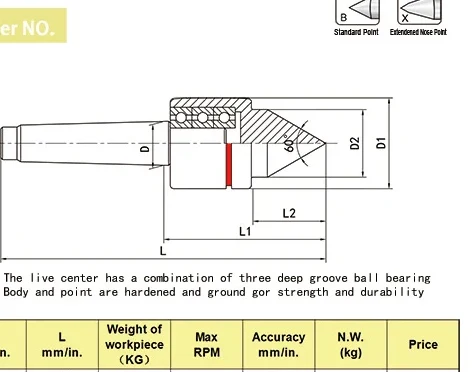

尺寸结构图
上图为重型活顶尖尺寸结构图，用于核对莫氏锥号、外形尺寸和顶尖结构。
| 订单号 | 型号 | D (mm) | D1 (mm) | D2 (mm) | L1 (mm) | L2 (mm) | L (mm) | 最高转速 (rpm) | 精度 (mm) | 工件重量 (kg) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C041010 | WX-MT.3 | 23.825 | 53 | 28 | 97 | 33 | 177 | 3000 | 0.01 | 300 | 1.45 |
| C041110 | WX-MT.4 | 31.267 | 63 | 35 | 109.5 | 40 | 211 | 2500 | 0.01 | 400 | 2.10 |
| C041210 | WX-MT.5 | 31.267 | 73 | 45 | 121 | 50 | 250 | 2000 | 0.01 | 500 | 2.50 |
选型与询价需提供的信息
- 莫氏锥号
- 工件重量与长度
- 切削负载
- 转速
- 顶尖精度
常见问题
这个系列适合哪些加工场景？
适合较大工件、长轴和较高切削负载的车削加工，以及需要稳定尾座支撑的数控车床与普通车床场景。
选型时需要提供哪些信息？
需要提供机床尾座莫氏锥号、工件重量、转速、顶尖角度、支撑方式和加工要求。
能否与其它车床顶尖或附件配套使用？
可根据机床尾座接口、工件类型和工艺要求与其它活顶尖、死顶尖或伞形顶尖配套选用。
