产品概述
中型活顶尖在承载能力、转速和结构长度上介于轻型与重型之间，可满足多数常规轴类车削的尾座支撑需求。
与轻型系列相比承载更高；与重型系列相比外形更紧凑。标准型与带防尘/加油结构规格可按润滑与工况选择。
核心特点
尾座定心支撑
用于车床尾座与工件中心孔之间的定心与顶紧。
莫氏锥柄接口
锥柄须与机床尾座莫氏套筒匹配。
按载荷选型
参数表给出工件重量、转速等范围，请结合工况选择。
活/固定结构
顶尖体可随工件旋转，适合旋转车削。
多规格覆盖
提供多种莫氏号与外形尺寸组合。
系列配套
可与其它顶尖系列按工艺组合配置。
适用场景
更适合：
- 中等负载轴类车削
- 数控车床批量加工
- 需要较高转速的常规尾座支撑
不太适合：
- 超重载大型工件（应选高负荷或超强负荷系列）
- 内孔套类大伞形支撑
- 固定磨削中心孔（应选死顶尖）
参数与尺寸资料
下列尺寸与参数用于确认该系列顶尖的莫氏锥号、外形尺寸、顶尖结构、载荷范围和适配范围，可结合机床尾座接口、工件重量、转速、支撑方式和加工要求选择型号。
尺寸结构图

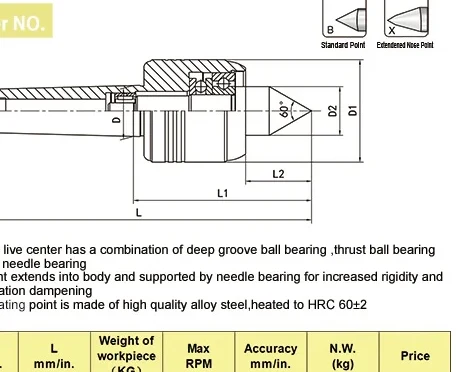

上图为中型活顶尖尺寸结构图，用于核对莫氏锥号、外形尺寸和顶尖结构。
| 订单号 | 型号 | D (mm) | D1 (mm) | D2 (mm) | L1 (mm) | L2 (mm) | L (mm) | 最高转速 (rpm) | 精度 (mm) | 工件重量 (kg) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C011010 | BZ-MT.2 | 17.78 | 45 | 22 | 80 | 32 | 148 | 2500 | 0.008 | 400 | 0.80 |
| C011110 | BZ-MT.3 | 23.825 | 53 | 26 | 84 | 32 | 170 | 2500 | 0.008 | 500 | 1.28 |
| C011210 | BZ-MT.4 | 31.267 | 63 | 30 | 104 | 39 | 212 | 2000 | 0.008 | 600 | 2.20 |
| C011310 | BZ-MT.5 | 44.399 | 78 | 44 | 136 | 53 | 260 | 2000 | 0.008 | 600 | 4.33 |
| C011410 | BZ-MT.6 | 63.348 | 128 | 70 | 190 | 80 | 379 | 2000 | 0.008 | 700 | 14.20 |
| 订单号 | 型号 | D (mm) | D1 (mm) | D2 (mm) | L1 (mm) | L2 (mm) | L (mm) | 最高转速 (rpm) | 精度 (mm) | 工件重量 (kg) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C021010 | BZ-MT.3 | 23.825 | 53 | 23 | 87 | 32 | 170 | 2000 | 0.008 | 500 | 1.15 |
| C021110 | BZ-MT.4 | 31.267 | 63 | 28 | 115 | 40 | 225 | 2000 | 0.008 | 600 | 2.5 |
| C021210 | BZ-MT.5 | 44.399 | 78 | 36 | 135 | 50 | 270 | 2000 | 0.008 | 600 | 4.30 |
| C021310 | BZ-MT.6 | 63.348 | 128 | 70 | 190 | 80 | 379 | 2000 | 0.008 | 700 | 14.2 |
选型与询价需提供的信息
- 莫氏锥号 MT2–MT6
- 工件重量
- 最高转速
- 是否需要防尘/加油结构
- 顶尖精度等级
常见问题
这个系列适合哪些加工场景？
适合普通车床、数控车床中等负载轴类车削和批量加工中的尾座支撑场景。
选型时需要提供哪些信息？
需要提供机床尾座莫氏锥号、工件重量、转速、顶尖角度、支撑方式和加工要求。
能否与其它车床顶尖或附件配套使用？
可根据机床尾座接口、工件类型和工艺要求与其它活顶尖、死顶尖或伞形顶尖配套选用。
