产品概述
轻型活顶尖结构紧凑，顶尖体可随工件旋转，减少摩擦与发热，适合对尾座负载要求不高的轴类加工。
与中型、重型活顶尖相比，轻型系列外形更小、额定工件重量更低；与死顶尖相比，活顶尖适合工件旋转车削。
核心特点
尾座定心支撑
用于车床尾座与工件中心孔之间的定心与顶紧。
莫氏锥柄接口
锥柄须与机床尾座莫氏套筒匹配。
按载荷选型
参数表给出工件重量、转速等范围，请结合工况选择。
活/固定结构
顶尖体可随工件旋转，适合旋转车削。
多规格覆盖
提供多种莫氏号与外形尺寸组合。
系列配套
可与其它顶尖系列按工艺组合配置。
适用场景
更适合：
- 普通车床与数控车床轻载车削
- 小型轴类、短轴工件尾座支撑
- 对顶尖发热和摩擦较敏感的场景
不太适合：
- 重载、大型工件或超长轴重切削
- 需要固定中心孔磨削支撑（应选死顶尖）
- 内孔、套类大接触面支撑（应选伞形顶尖）
参数与尺寸资料
下列尺寸与参数用于确认该系列顶尖的莫氏锥号、外形尺寸、顶尖结构、载荷范围和适配范围，可结合机床尾座接口、工件重量、转速、支撑方式和加工要求选择型号。

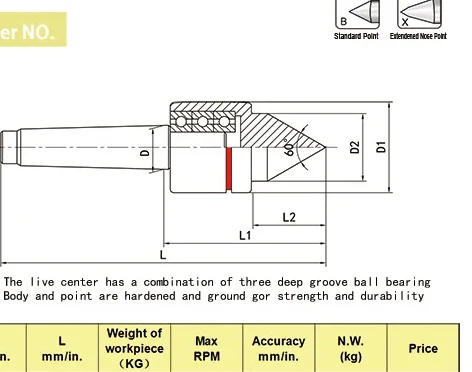

尺寸结构图
上图为轻型活顶尖尺寸结构图，用于核对莫氏锥号、外形尺寸和顶尖结构。
| 订单号 | 型号 | D (mm) | D1 (mm) | D2 (mm) | L1 (mm) | L2 (mm) | L (mm) | 最高转速 (rpm) | 精度 (mm) | 工件重量 (kg) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C031010 | WX-MT.3 | 23.825 | 50 | 35.3 | 90 | 40 | 171 | 2000 | 0.005 | 250 | 0.90 |
| C031110 | WX-MT.4 | 31.267 | 53 | 40 | 98 | 45 | 200.5 | 2000 | 0.005 | 300 | 1.35 |
选型与询价需提供的信息
- 机床尾座莫氏锥号
- 工件重量与长度
- 最高转速
- 中心孔形式与顶尖角
- 是否需要防尘或加长结构
常见问题
这个系列适合哪些加工场景？
适合普通车床和数控车床的轻载车削、小型轴类工件尾座支撑，以及切削负载较低、对顶尖发热较敏感的加工场景。
选型时需要提供哪些信息？
需要提供机床尾座莫氏锥号、工件重量、转速、顶尖角度、支撑方式和加工要求。
能否与其它车床顶尖或附件配套使用？
可根据机床尾座接口、工件类型和工艺要求与其它活顶尖、死顶尖或伞形顶尖配套选用。
