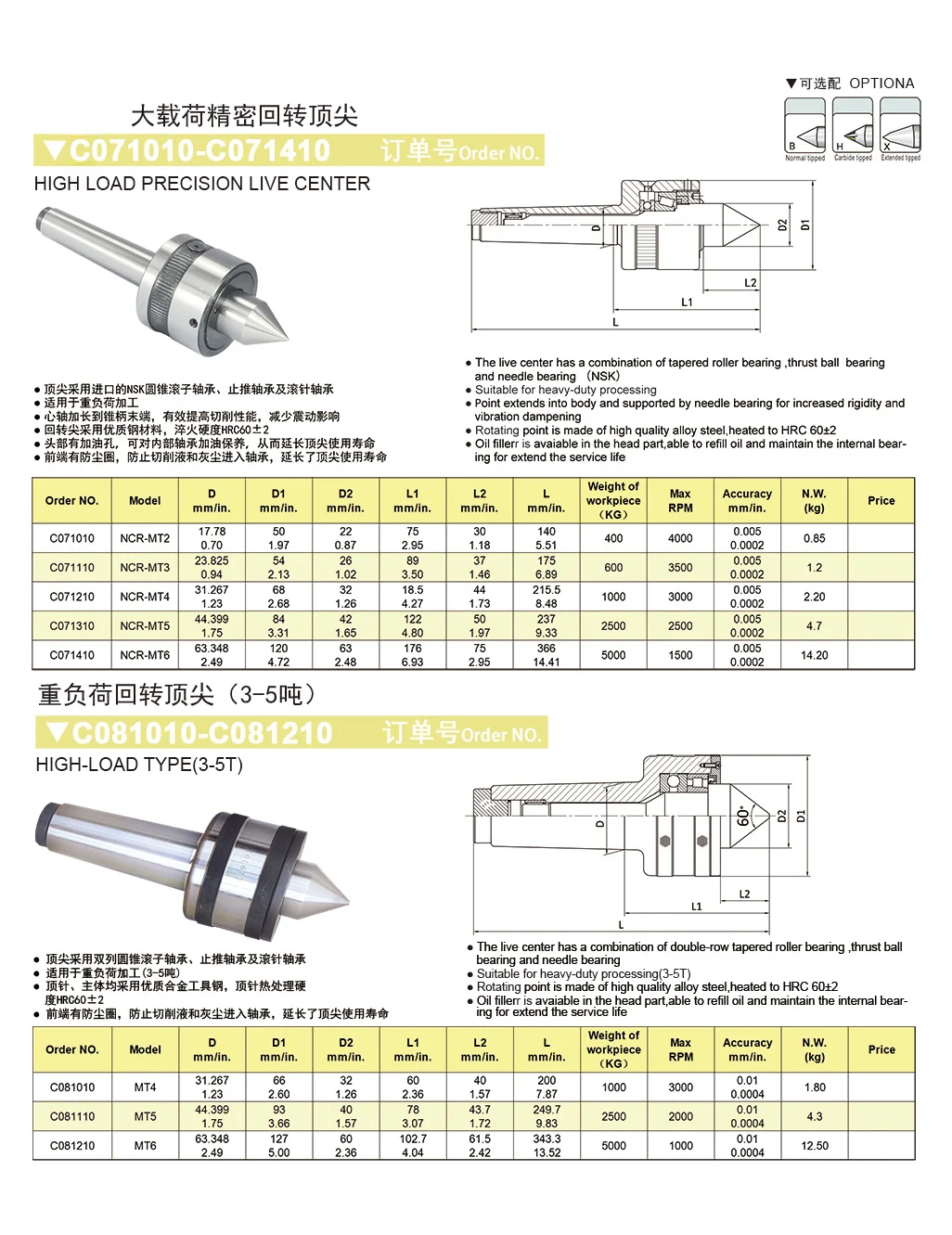

产品概述
高负荷活顶尖用于重载车削和长轴支撑，适合较大工件、较高切削负载和连续加工场景。
与高负荷精密活顶尖相比，本系列更侧重承载能力和重载工况；与超强负荷活顶尖相比，本系列适合中高负荷重型车削场景。
核心特点
尾座定心支撑
用于车床尾座与工件中心孔之间的定心与顶紧。
莫氏锥柄接口
锥柄须与机床尾座莫氏套筒匹配。
按载荷选型
参数表给出工件重量、转速等范围，请结合工况选择。
活/固定结构
顶尖体可随工件旋转，适合旋转车削。
多规格覆盖
提供多种莫氏号与外形尺寸组合。
系列配套
可与其它顶尖系列按工艺组合配置。
适用场景
更适合：
- 3–5 吨级工件车削
- 长轴、较高切削负载
- 连续重载加工
不太适合：
- 轻载小型工件
- 10–15 吨级超重型（应选超强负荷）
- 内孔伞形
参数与尺寸资料
下列尺寸与参数用于确认该系列顶尖的莫氏锥号、外形尺寸、顶尖结构、载荷范围和适配范围，可结合机床尾座接口、工件重量、转速、支撑方式和加工要求选择型号。
尺寸结构图
上图为高负荷活顶尖尺寸结构图，用于核对莫氏锥号、外形尺寸和顶尖结构。
| 订单号 | 型号 | D (mm) | D1 (mm) | D2 (mm) | L1 (mm) | L2 (mm) | L (mm) | 最高转速 (rpm) | 精度 (mm) | 工件重量 (kg) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C081010 | MT4 | 31.267 | 66 | 32 | 60 | 40 | 200 | 3000 | 0.01 | 1000 | 1.80 |
| C081110 | MT5 | 44.399 | 93 | 40 | 78 | 43.7 | 249.7 | 2000 | 0.01 | 2500 | 4.3 |
| C081210 | MT6 | 63.348 | 127 | 60 | 102.7 | 61.5 | 343.3 | 1000 | 0.01 | 5000 | 12.50 |
选型与询价需提供的信息
- 莫氏锥号 MT4–MT6
- 工件重量 3–5T
- 转速
- 轴长与切削力
- 润滑维护
常见问题
这个系列适合哪些加工场景？
适合较大工件、较高切削负载和长轴连续车削的重载尾座支撑场景。
选型时需要提供哪些信息？
需要提供机床尾座莫氏锥号、工件重量、转速、顶尖角度、支撑方式和加工要求。
能否与其它车床顶尖或附件配套使用？
可根据机床尾座接口、工件类型和工艺要求与其它活顶尖、死顶尖或伞形顶尖配套选用。
