产品概述
高负荷精密活顶尖用于高负荷且要求较高支撑精度的车削加工，适合重型轴类、长工件和连续加工场景。
与高负荷活顶尖相比，本系列更强调支撑精度和稳定性；与精密重型活顶尖相比，本系列更侧重高负荷工况下的精密支撑。
核心特点
尾座定心支撑
用于车床尾座与工件中心孔之间的定心与顶紧。
莫氏锥柄接口
锥柄须与机床尾座莫氏套筒匹配。
按载荷选型
参数表给出工件重量、转速等范围，请结合工况选择。
活/固定结构
顶尖体可随工件旋转，适合旋转车削。
多规格覆盖
提供多种莫氏号与外形尺寸组合。
系列配套
可与其它顶尖系列按工艺组合配置。
适用场景
更适合：
- 高负荷精密车削
- 重型轴类、长工件
- 数控车床高精度尾座支撑
不太适合：
- 轻载小型工件
- 内孔伞形支撑
- 固定磨削死顶尖
参数与尺寸资料
下列尺寸与参数用于确认该系列顶尖的莫氏锥号、外形尺寸、顶尖结构、载荷范围和适配范围，可结合机床尾座接口、工件重量、转速、支撑方式和加工要求选择型号。

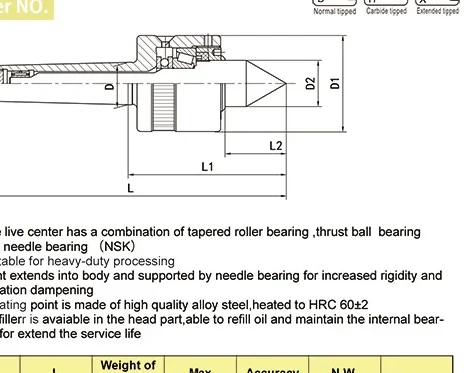

尺寸结构图
上图为高负荷精密活顶尖尺寸结构图，用于核对莫氏锥号、外形尺寸和顶尖结构。
| 订单号 | 型号 | D (mm) | D1 (mm) | D2 (mm) | L1 (mm) | L2 (mm) | L (mm) | 最高转速 (rpm) | 精度 (mm) | 工件重量 (kg) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C071010 | NCR-MT2 | 17.78 | 50 | 22 | 75 | 30 | 140 | 4000 | 0.005 | 400 | 0.85 |
| C071110 | NCR-MT3 | 23.825 | 54 | 26 | 89 | 37 | 175 | 3500 | 0.005 | 600 | 1.2 |
| C071210 | NCR-MT4 | 31.267 | 68 | 32 | 108.5 | 44 | 215.5 | 3000 | 0.005 | 1000 | 2.20 |
| C071310 | NCR-MT5 | 44.399 | 84 | 42 | 122 | 50 | 237 | 2500 | 0.005 | 2500 | 4.7 |
| C071410 | NCR-MT6 | 63.348 | 120 | 63 | 176 | 75 | 366 | 1500 | 0.005 | 5000 | 14.20 |
选型与询价需提供的信息
- 莫氏锥号 MT2–MT6
- 工件重量
- 精度 0.005 mm 要求
- 转速
- 切削负载
常见问题
这个系列适合哪些加工场景？
适合高负荷且对尾座定心精度有要求的重型轴类与长工件车削。
选型时需要提供哪些信息？
需要提供机床尾座莫氏锥号、工件重量、转速、顶尖角度、支撑方式和加工要求。
能否与其它车床顶尖或附件配套使用？
可根据机床尾座接口、工件类型和工艺要求与其它活顶尖、死顶尖或伞形顶尖配套选用。
