产品概述
精密重型活顶尖面向对尾座定心精度与承载能力均有要求的加工场景，顶尖精度为 0.005 mm，适合数控车床精密车削与重型轴类尾座支撑。
与高速防水活顶尖相比，本系列更侧重较高精度和较大载荷下的尾座支撑；与高负荷精密活顶尖相比，本系列更适合精密重型加工场景。
核心特点
尾座定心支撑
用于车床尾座与工件中心孔之间的定心与顶紧。
莫氏锥柄接口
锥柄须与机床尾座莫氏套筒匹配。
按载荷选型
参数表给出工件重量、转速等范围，请结合工况选择。
活/固定结构
顶尖体可随工件旋转，适合旋转车削。
多规格覆盖
提供多种莫氏号与外形尺寸组合。
系列配套
可与其它顶尖系列按工艺组合配置。
适用场景
更适合：
- 精密数控车削
- 较大工件且对尾座精度有要求
- 轴类、套类重型工件支撑
不太适合：
- 超重型 15t 级专用工况
- 内孔伞形大直径支撑
- 固定死顶尖磨削
参数与尺寸资料
下列尺寸与参数用于确认该系列顶尖的莫氏锥号、外形尺寸、顶尖结构、载荷范围和适配范围，可结合机床尾座接口、工件重量、转速、支撑方式和加工要求选择型号。
尺寸结构图

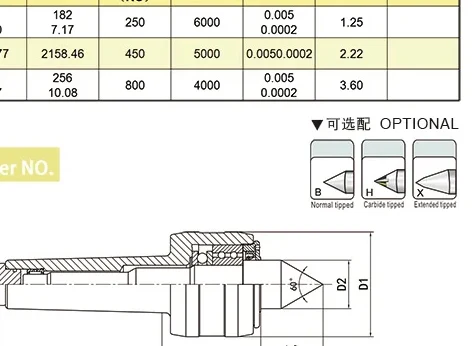

上图为精密重型活顶尖尺寸结构图，用于核对莫氏锥号、外形尺寸和顶尖结构。
| 订单号 | 型号 | D (mm) | D1 (mm) | D2 (mm) | L1 (mm) | L2 (mm) | L (mm) | 最高转速 (rpm) | 精度 (mm) | 工件重量 (kg) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C061010 | JM-MT.3 | 23.825 | 53 | 30 | 94 | 39 | 180 | 4000 | 0.005 | 300 | 1.28 |
| C061110 | JM-MT.4 | 31.267 | 63 | 32 | 104 | 42 | 208 | 4000 | 0.005 | 600 | 2.2 |
| C061210 | JM-MT.5 | 44.399 | 83 | 42 | 120 | 49 | 256 | 3500 | 0.005 | 1000 | 4.33 |
选型与询价需提供的信息
- 莫氏锥号
- 工件重量
- 精度要求
- 转速
- 切削负载
常见问题
这个系列适合哪些加工场景？
适合精密数控车床、较大工件且对尾座定心精度有要求的轴类与套类加工。
选型时需要提供哪些信息？
需要提供机床尾座莫氏锥号、工件重量、转速、顶尖角度、支撑方式和加工要求。
能否与其它车床顶尖或附件配套使用？
可根据机床尾座接口、工件类型和工艺要求与其它活顶尖、死顶尖或伞形顶尖配套选用。
