产品概述
高速防水活顶尖用于高速车削和带冷却液环境下的尾座支撑。密封结构有助于减少冷却液和切屑对回转支撑结构的影响，适合对转速、防水和支撑稳定性有要求的轴类加工。
与精密重型活顶尖相比，本系列更强调高转速与防水；与常规重型活顶尖相比，适合更高转速的数控车削工况。
核心特点
尾座定心支撑
用于车床尾座与工件中心孔之间的定心与顶紧。
莫氏锥柄接口
锥柄须与机床尾座莫氏套筒匹配。
按载荷选型
参数表给出工件重量、转速等范围，请结合工况选择。
活/固定结构
顶尖体可随工件旋转，适合旋转车削。
多规格覆盖
提供多种莫氏号与外形尺寸组合。
系列配套
可与其它顶尖系列按工艺组合配置。
适用场景
更适合：
- 高速数控车削
- 带冷却液的车削环境
- 对尾座转速和密封有要求的轴类加工
不太适合：
- 超重载 10t 级工况
- 内孔伞形支撑
- 无需旋转的固定磨削支撑
参数与尺寸资料
下列尺寸与参数用于确认该系列顶尖的莫氏锥号、外形尺寸、顶尖结构、载荷范围和适配范围，可结合机床尾座接口、工件重量、转速、支撑方式和加工要求选择型号。

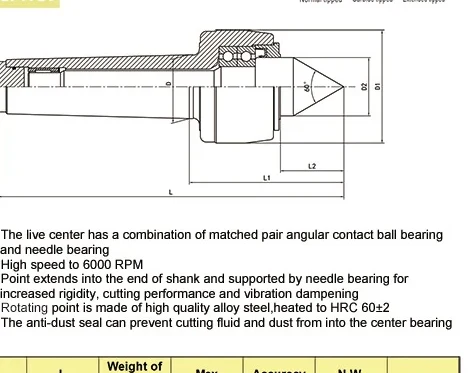

尺寸结构图
上图为高速防水活顶尖尺寸结构图，用于核对莫氏锥号、外形尺寸和顶尖结构。
| 订单号 | 型号 | D (mm) | D1 (mm) | D2 (mm) | L1 (mm) | L2 (mm) | L (mm) | 最高转速 (rpm) | 精度 (mm) | 工件重量 (kg) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C051010 | GS-MT.3 | 23.825 | 53 | 30 | 96 | 38 | 182 | 6000 | 0.005 | 250 | 1.25 |
| C051110 | GS-MT.4 | 31.267 | 63 | 32 | 110 | 45 | 215 | 5000 | 0.005 | 450 | 2.22 |
| C051210 | GS-MT.5 | 44.399 | 82 | 40 | 120 | 50 | 256 | 4000 | 0.005 | 800 | 3.60 |
选型与询价需提供的信息
- 莫氏锥号
- 最高转速
- 工件重量
- 是否长期湿切
- 中心孔与顶尖角
常见问题
这个系列适合哪些加工场景？
适合高速车削、带冷却液的数控车床加工，以及对尾座转速、防水和稳定支撑有要求的轴类工件。
选型时需要提供哪些信息？
需要提供机床尾座莫氏锥号、工件重量、转速、顶尖角度、支撑方式和加工要求。
能否与其它车床顶尖或附件配套使用？
可根据机床尾座接口、工件类型和工艺要求与其它活顶尖、死顶尖或伞形顶尖配套选用。
