产品概述
该系列提供 MT6、HS80、HS100 等结构，面向最高等级尾座载荷，选型须核对莫氏接口与机床尾座能力。
为高负荷系列中最高载荷等级；与重型活顶尖相比工件重量上限更高。
核心特点
尾座定心支撑
用于车床尾座与工件中心孔之间的定心与顶紧。
莫氏锥柄接口
锥柄须与机床尾座莫氏套筒匹配。
按载荷选型
参数表给出工件重量、转速等范围，请结合工况选择。
活/固定结构
顶尖体可随工件旋转，适合旋转车削。
多规格覆盖
提供多种莫氏号与外形尺寸组合。
系列配套
可与其它顶尖系列按工艺组合配置。
适用场景
更适合：
- 10–15 吨级超重载车削
- 大型轴类、套类长工件
- 重型机床尾座支撑
不太适合：
- 中小型常规车削
- 内孔伞形支撑
- 固定磨削死顶尖
参数与尺寸资料
下列尺寸与参数用于确认该系列顶尖的莫氏锥号、外形尺寸、顶尖结构、载荷范围和适配范围，可结合机床尾座接口、工件重量、转速、支撑方式和加工要求选择型号。

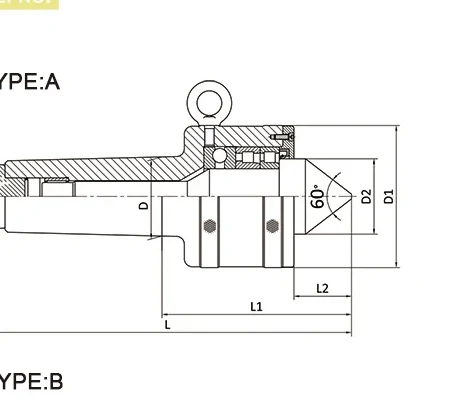

尺寸结构图
上图为超强负荷活顶尖尺寸结构图，用于核对莫氏锥号、外形尺寸和顶尖结构。
| 订单号 | 型号 | 结构 | D (mm) | D1 (mm) | D2 (mm) | L1 (mm) | L1 (inch) | L2 (mm) | L (mm) | 最高转速 (rpm) | 精度 (mm) | 工件重量 (kg) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C111010 | MT6 | A | 63.348 | 160 | 80 | 225 | — | 82 | 453 | 1000 | 0.01 | 10000 | 25 |
| C111110 | HS80 | B | 80 | 170 | 100 | 298 | — | 98 | 488 | 650 | 0.01 | 10000 | 35 |
| C111210 | HS100 | A | 100 | 198 | 110 | 258.5 | — | 101.5 | 508.5 | 500 | 0.01 | 15000 | 48.3 |
选型与询价需提供的信息
- 结构型式 MT6/HS80/HS100
- 工件重量
- 莫氏/接口尺寸
- 转速
- 机床尾座额定能力
常见问题
这个系列适合哪些加工场景？
适合超重型工件、高负荷轴类与长工件在重型车床上的尾座支撑场景。
选型时需要提供哪些信息？
需要提供机床尾座莫氏锥号、工件重量、转速、顶尖角度、支撑方式和加工要求。
能否与其它车床顶尖或附件配套使用？
可根据机床尾座接口、工件类型和工艺要求与其它活顶尖、死顶尖或伞形顶尖配套选用。
