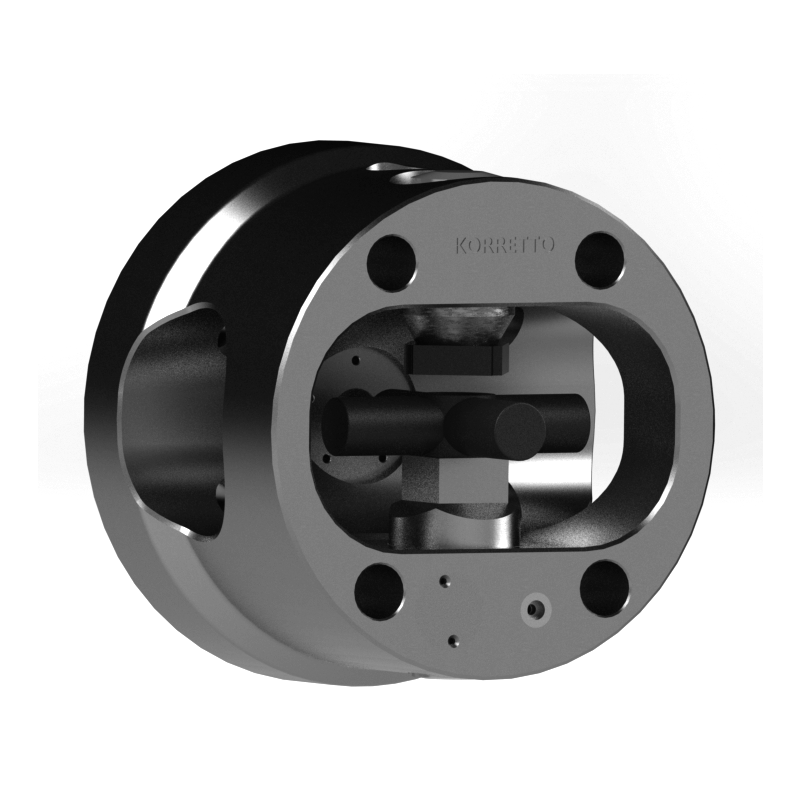

产品概述
TK 系列液压分度卡盘用于主轴侧工件夹持和自动分度定位。液压油经车尾回转配油器进入卡盘，实现夹紧、松开和分度动作；卡盘在到达分度位置后由机械结构锁紧，分度完成信号反馈至 CNC 程序，再进入下一加工步骤。
该系列覆盖 TK-168 至 TK-1200，卡盘孔径 D1 覆盖 168–1200 mm，适合阀体、十字轴、万向节、液压气动阀块、消防接头、法兰和大型阀门等多角度加工工件。
核心特点
-
液压自动分度
通过液压系统完成夹紧、松开和角度转位。
-
机械锁紧定位
卡盘到达分度位置后由机械结构锁紧。
-
分度精度 0.003°
适合多角度重复加工和批量生产。
-
标准分度方式
支持 6×60° 和 8×45°，也可按等分需求定制。
-
完整系统组成
包含卡盘本体、法兰、连接杆、回转配油器、报警机构和油管路组件。
-
适配数控车床
可根据主轴端接口配置前端法兰，并接入 CNC 程序信号。
适用场景
更适合：
- 阀体、阀块、十字轴、万向节和法兰类零件；
- 需要 6 等分、8 等分或定制等分的车削工序；
- 需要一次装夹完成多个角度孔、面或槽的零件；
- 需要 CNC 程序控制分度并确认到位信号的生产线；
- 需要机械手上下料空间的自动化车削单元。
不太适合：
- 只需要普通外圆夹持的标准车削；
- 需要台面侧回转定位的铣削或钻孔工序；
- 无液压接口且不配置回转配油器的简单夹持应用。

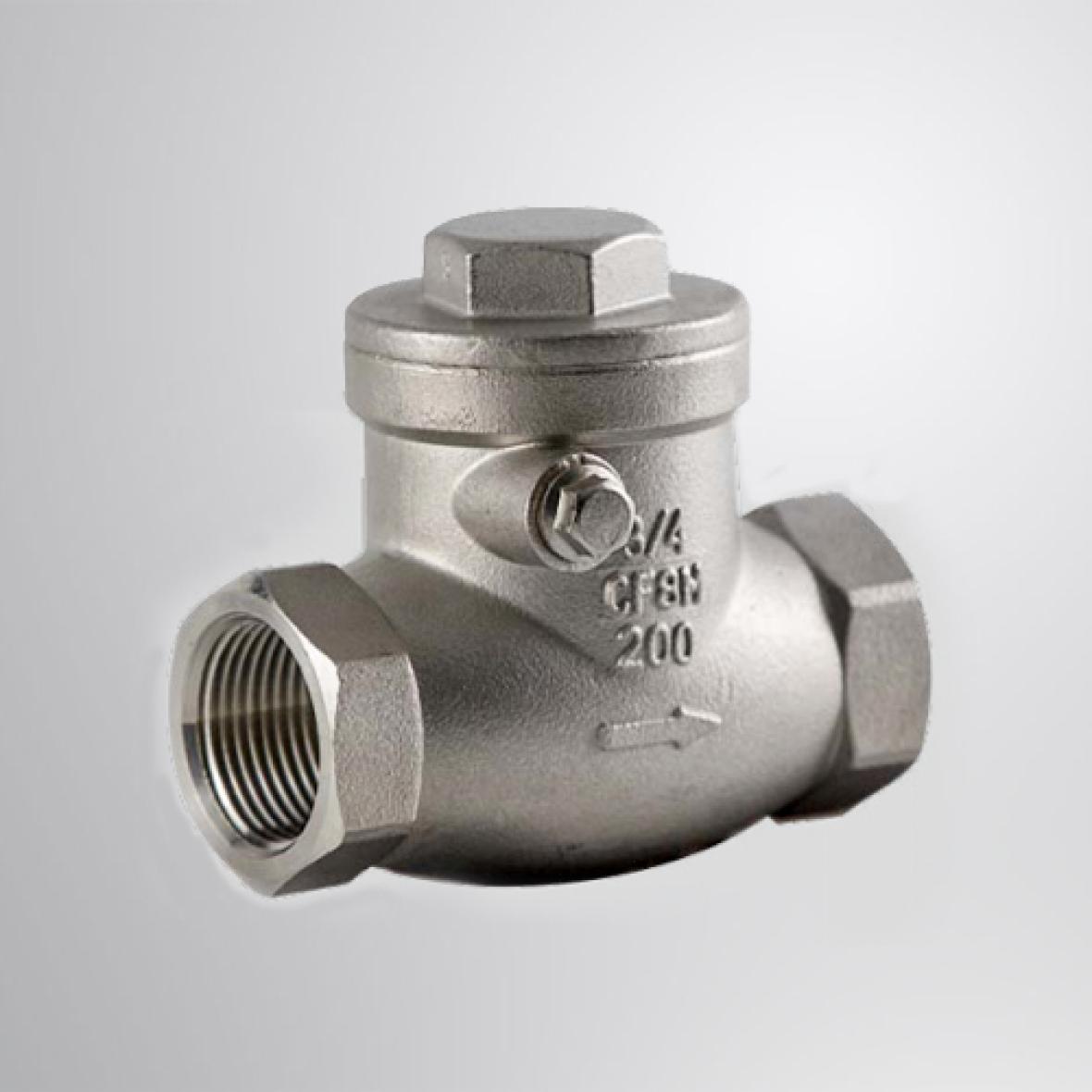

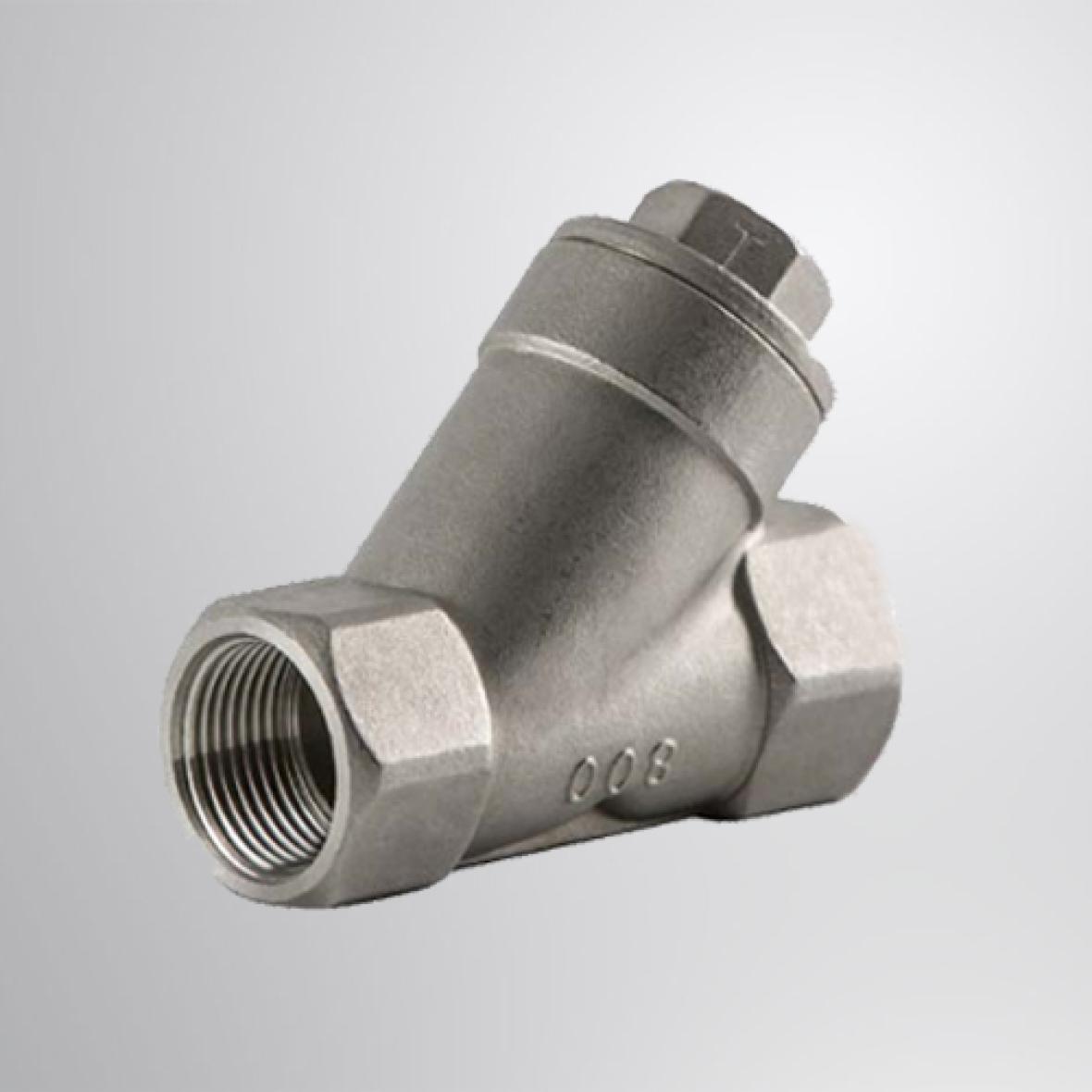

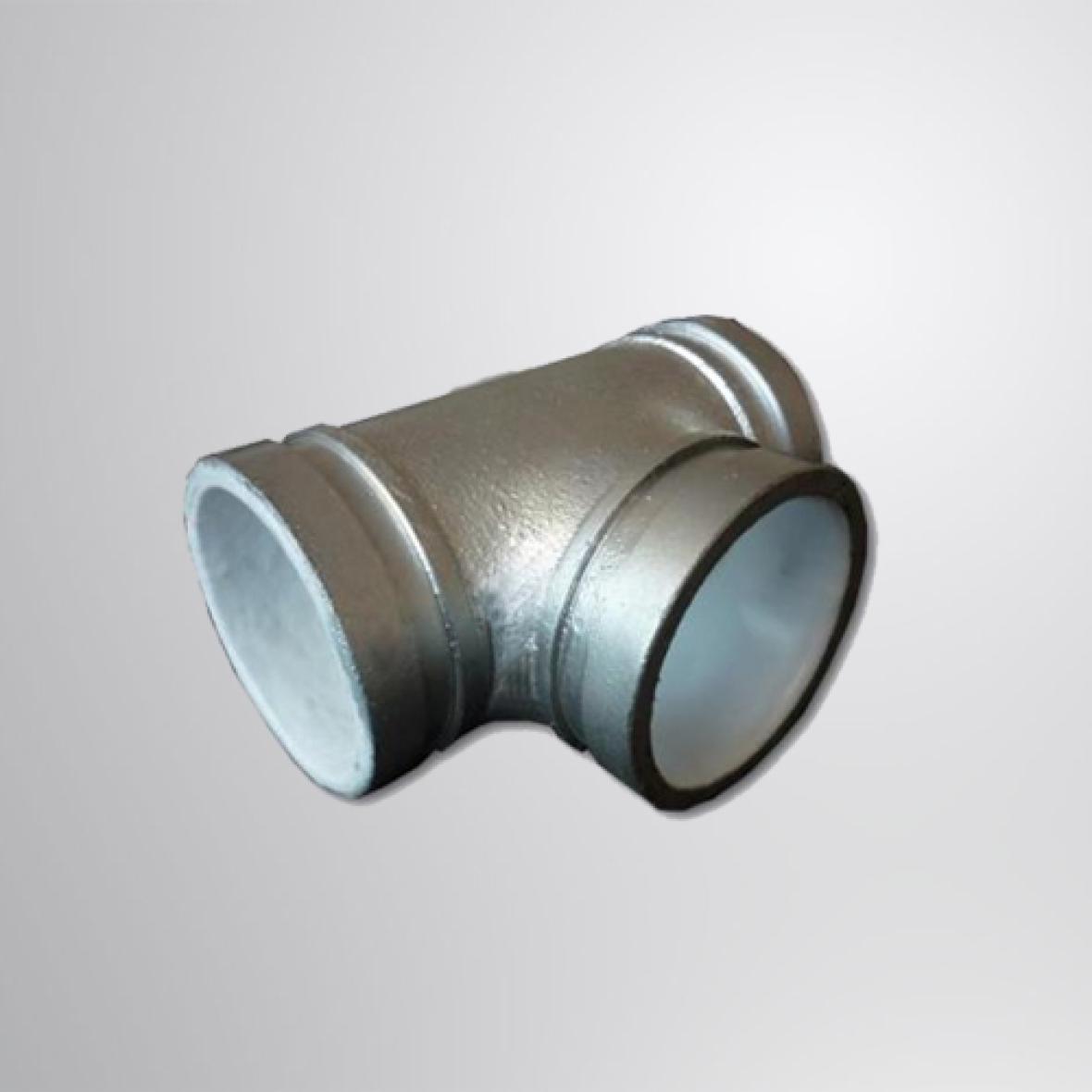

产品视频与典型工件
关键参数与技术资料
下列尺寸与参数为 TK 系列液压分度卡盘的型号参数，可用于型号选择、安装空间核对和技术沟通。
TK 系列液压分度卡盘性能参数
| 型号 | 外径 D (mm) | 卡盘孔径 D1 (mm) | 最大工件尺寸 (mm) | 夹紧力 (kN) | 行程 (mm) | 分度转速 (rpm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| TK-168 | 190 | 168 | 136 | 10.6 | 9 | 70 | 15 |
| TK-203 | 216 | 203 | 164 | 11.3 | 15.2 | 82 | 24 |
| TK-225 | 240 | 225 | 190 | 11.3 | 15.2 | 95 | 30 |
| TK-256 | 276 | 256 | 210 | 14.5 | 19.1 | 105 | 42 |
| TK-305 | 330 | 305 | 260 | 14.5 | 19.1 | 130 | 61 |
| TK-400 | 416 | 400 | 350 | 31.4 | 30 | 175 | 120 |
| TK-460 | 490 | 460 | 410 | 31.4 | 30 | 205 | 161 |
| TK-570 | — | 570 | 460 | 56.5 | 42 | — | 306 |
| TK-680 | — | 680 | 560 | 56.5 | 42 | — | 413 |
| TK-850 | — | 850 | 720 | 66.3 | 55 | — | 661 |
| TK-1000 | — | 1000 | 860 | 80.0 | 65 | — | 1298 |
| TK-1200 | — | 1200 | 1060 | 80.0 | 65 | — | 1558 |
标准分度方式为 6×60° 和 8×45°，可按等分需求定制。分度精度 0.003°，重复定位 0.03 mm，高精度选项 0.02 mm。TK-168 至 TK-460 为标准库存规格，TK-570 及以上按交期安排生产。
系统组成
| 序号 | 系统件 | 用途 | 说明 |
|---|---|---|---|
| 1 | 分度卡盘本体 | 工件夹持与自动回转分度定位 | 主系统件 |
| 2 | 前端法兰 | 连接车床主轴端 | 可适配 A2-5 / A2-6 / A2-8 / 平口主轴端 |
| 3 | 伸缩连接杆 | 本体至回转配油器的油路连接 | 主系统件 |
| 4 | 后端法兰 | 在车尾安装回转配油器 | 主系统件 |
| 5 | 回转配油器 | 在旋转状态下分配液压油 | 用于夹紧、松开和分度油路 |
| 6 | 分度报警机构 | 向 CNC 输出分度 / 夹紧完成信号 | 标配；动作未完成时停机保护 |
| 7 | 油管路组件 | 连接配油器与液压系统 | 主系统件 |
| 8 | 液压动力单元 | 提供夹紧与分度压力 | 可选；也可使用机床已有液压系统 |
KORRETTO 可提供 CNC 梯形图重设服务，将分度到位信号接入现有 CNC 程序，便于实现自动分度循环。
选型与询价需提供的信息
- 机床型号和主轴端接口；
- 目标分度方式，如 6×60°、8×45° 或其它等分；
- 工件外径、长度、夹持位置和最大加工外形；
- 液压系统压力、油路接口和车尾空间；
- 是否需要机械手上下料空间；
- 是否需要高精度重复定位选项；
- 加工节拍和批量要求。
常见问题
液压分度卡盘的分度精度是多少？
TK 系列分度精度为 0.003°，重复定位为 0.03 mm，高精度选项为 0.02 mm。
TK 系列支持哪些标准分度方式？
标准分度方式为 6×60° 和 8×45°，也可按工件工序要求定制其它等分。
液压分度卡盘需要哪些系统件？
完整系统包括分度卡盘本体、前端法兰、伸缩连接杆、后端法兰、回转配油器、分度报警机构、油管路组件和液压动力单元。其中液压动力单元可按机床现有液压条件选择。
液压分度卡盘和普通液压卡盘有什么区别？
普通液压卡盘主要用于夹紧工件，液压分度卡盘在夹紧基础上增加自动分度、机械锁紧和到位信号确认，适合多角度车削加工。
