液压自动分度卡盘

产品概述

液压自动分度卡盘属于主轴侧分度夹持方案，安装在数控车床主轴端，用于工件在车削过程中按设定角度顺序转位。与台面侧分度头和回转工作台不同，分度卡盘主要服务于车削主轴上的工件转位，可减少多次装夹和重复找正。

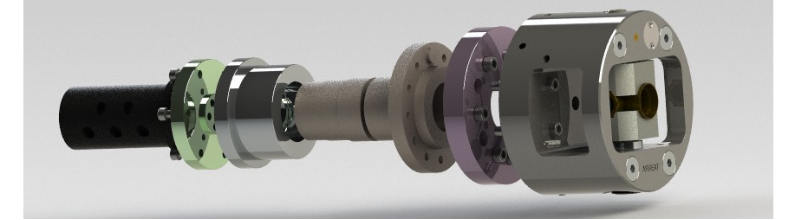

该系列适合十字轴、万向节、阀体、液压阀块和多孔相交轴类零件。液压系统通过车床尾部的回转配油器向卡盘供油，CNC 程序控制分度动作，并通过分度完成信号确认下一步加工。

核心特点

• 主轴侧分度夹持

  用于数控车床主轴端的多角度工件转位。

• 一次装夹多面加工

  减少二次装夹和重复找正时间。

• 液压顺序控制

  通过液压系统完成夹紧、松开与分度动作。

• 车尾回转配油

  回转配油器在主轴旋转状态下完成油路分配。

• 适合相交轴工件

  适用于十字轴、万向节、阀体和多面孔加工。

• 可与 CNC 程序联动

  分度完成后输出信号，便于程序进入下一工序。

适用场景

更适合：

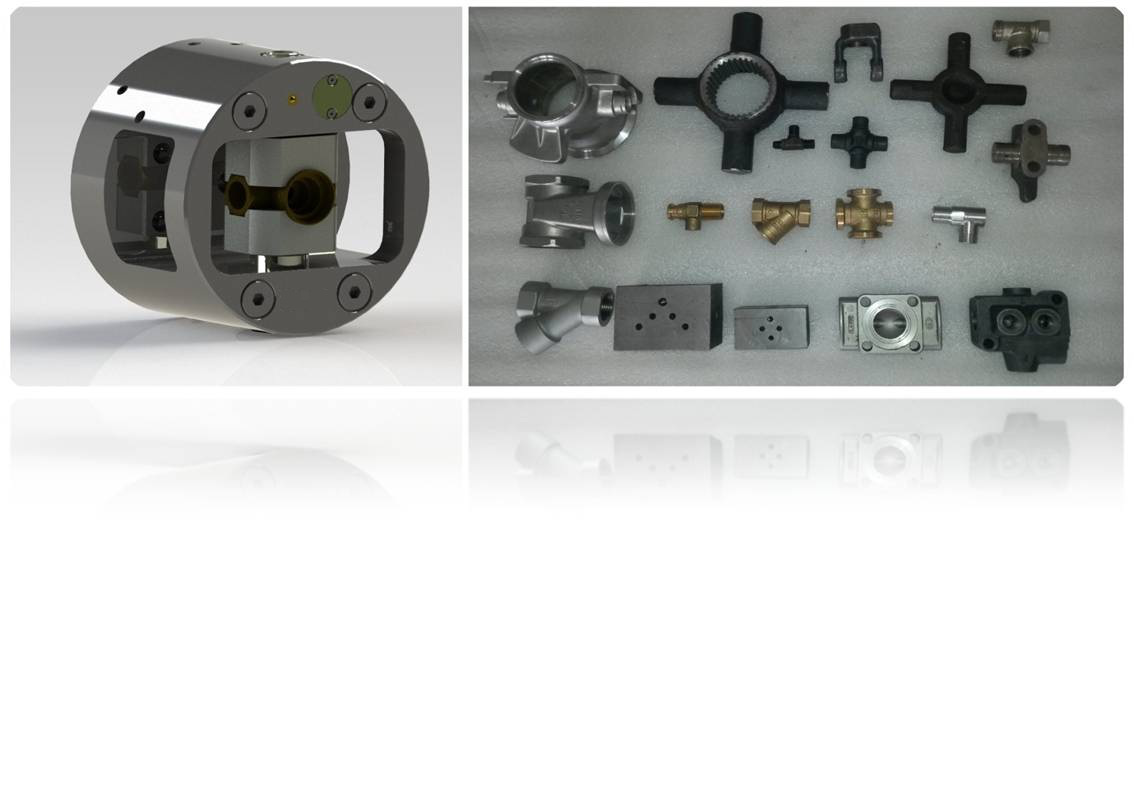

• 十字轴、万向节、阀体和相交轴类零件；
• 需要一次装夹完成多个角度面的车削工序；
• 需要 6 等分、8 等分或定制等分的工件；
• 需要通过 CNC 程序控制夹紧、松开和分度动作；
• 需要减少人工转位和二次装夹的批量加工。

不太适合：

• 仅需要普通三爪夹持的常规车削；
• 需要在机床工作台上进行圆周孔或多面铣削的工序，此类应用应选择分度头或转台；
• 没有液压接口或不计划配置回转配油器的简单夹持场景。

选型与询价需提供的信息

• 机床型号与主轴接口；
• 工件外径、长度和夹持位置；
• 需要的分度数量，如 6×60°、8×45° 或其它等分；
• 工件材料和加工余量；
• 是否已有液压站和车尾配油接口；
• 是否需要机械手上下料空间；
• 目标分度节拍和加工批量。
