手动四爪卡盘：设计特点与实际应用

四爪卡盘是一类通过四个卡爪夹紧工件的车床卡盘。与三爪自定心卡盘不同，独立四爪卡盘的每个卡爪可以单独调节，因此更适合方形件、异形件、偏心件、毛坯外形不规则工件和需要单件找正的车削加工场景。

本文重点回答四爪卡盘工作原理、四爪卡盘怎么找正、百分表找正、偏心工件夹持、不规则工件夹持、三爪和四爪卡盘区别、三爪卡盘和四爪卡盘区别、车床卡盘选型、手动卡盘选型、卡盘跳动、薄壁件夹持，以及四爪卡盘适合哪些工件、不适合哪些工件等常见问题。

四爪卡盘是什么？

四爪卡盘通常指带有四个夹爪的车床卡盘，可用于夹持圆形、方形、矩形、异形或偏心工件。按照卡爪运动方式不同，常见结构包括四爪独立卡盘和四爪自定心卡盘。

四爪独立卡盘的每个卡爪可单独调节，适合逐爪找正；四爪自定心卡盘则通过同步机构让四个卡爪同时移动，更适合规则外形工件的快速夹持。实际选型时，应先确认工件外形、找正要求、加工精度和批量节拍。

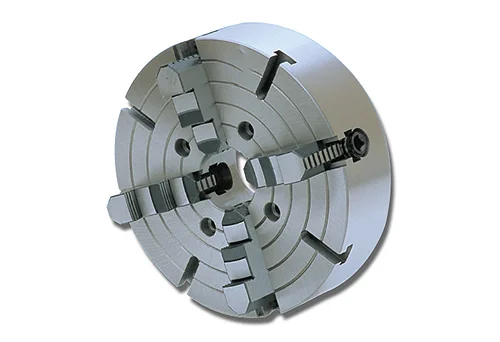

独立四爪卡盘的四个卡爪通常由各自的丝杆或调节机构控制。操作时，操作者可以分别移动每个卡爪，使工件逐步靠近主轴中心，或故意偏离中心以完成偏心加工。这种结构的优势是调整自由度高，能够夹持三爪自定心卡盘难以稳定夹紧的异形件和不规则毛坯。

四爪卡盘找正通常需要配合百分表，通过逐爪微调让工件外圆、内孔或指定基准达到所需跳动范围。找正速度比三爪卡盘慢，但对单件加工、偏心加工和不规则工件更灵活。

工件类型	是否适合四爪卡盘	原因	注意事项
方形件、矩形件	适合	四个卡爪可分别调节，更容易夹持非圆外形。	需逐步找正，避免单侧夹紧过大。
异形工件、不规则毛坯	适合	卡爪独立调节，可适应不对称外形。	需要确认夹持点和加工基准。
偏心工件	适合	可通过单独调整卡爪，让工件偏离主轴中心。	必须确认偏心量、刀具路径和安全转速。
规则圆棒批量加工	不一定优先	三爪自定心卡盘装夹速度通常更快。	若需要逐件精找正，仍可使用四爪卡盘。
薄壁件或表面易压伤件	需谨慎	硬爪局部夹紧可能导致压痕或变形。	可评估软爪、橡胶夹头卡盘或专用夹具。

快速结论：四爪独立卡盘找正的核心，是用百分表检测工件基准，再分别调整相对的两个卡爪，使工件中心逐步接近主轴中心。找正时应小幅调整、交替检查，不建议一次性大幅夹紧某一个卡爪。

工程结论：三爪卡盘适合规则圆柱工件的快速自定心夹持；四爪独立卡盘适合异形件、方形件、偏心件和需要逐件找正的工件。二者不是谁替代谁，而是对应不同工件形状和装夹目标。

四爪卡盘的工作原理是什么？

四爪卡盘通过四个卡爪夹紧工件。独立四爪卡盘的每个卡爪可单独调节，操作者可以通过百分表逐步找正工件中心；四爪自定心卡盘则让四个卡爪同步移动，更适合规则工件快速装夹。

四爪卡盘为什么适合异形工件？

异形工件、方形件和不规则毛坯的夹持点通常不对称。四爪独立卡盘可以分别调整每个卡爪，使工件在不规则外形下仍能被支撑和找正，因此比三爪自定心卡盘更灵活。

四爪卡盘怎么找正？

通常使用百分表检测工件外圆、内孔或指定基准，然后调整相对的两个卡爪，让高点和低点逐步接近目标中心。找正时应轻夹、微调、复测，最终夹紧后再次确认跳动。

三爪卡盘和四爪卡盘怎么选？

圆棒、圆管和规则圆柱件通常优先选择三爪自定心卡盘；方形件、异形件、偏心件和需要单件找正的工件通常优先选择四爪独立卡盘。

四爪卡盘适合批量加工吗？

如果每件都需要手动找正，四爪独立卡盘的效率不如三爪自定心卡盘。若批量工件形状复杂但夹持基准一致，可考虑专用软爪、定位块或定制夹具来提升效率。

四爪卡盘夹持薄壁件要注意什么？

薄壁件容易因局部夹紧力过大而变形。使用四爪卡盘时，应控制夹紧力，选择合适夹持点，必要时使用软爪、垫块、橡胶夹头卡盘或低变形夹持方案。

库来特可根据工件形状、尺寸、夹持位置、找正方式、加工内容和机床接口，协助判断四爪独立卡盘、四爪自定心卡盘、三爪卡盘或专用夹具方案。
