加工中心夹具选型完全指南：虎钳、液压卡盘、柔性夹头，哪种最适合你？
发布时间：2026-03-21 | 库来特（KORRETTO）技术团队
夹具选错了，精度再高的机床也发挥不出来。在数控加工中心和数控车床上，CNC工装夹具的选型直接影响加工精度、换线效率和工件报废率。本文系统梳理五种主流加工中心夹具的适用场景、精度上限和选型要点，附选型决策表，帮你在10分钟内找到最合适的方案。
五种主流数控加工中心夹具对比总览
| 夹具类型 | 主要适用机床 | 典型工件 | 重复精度 | 换线速度 | 夹紧力 |
|---|---|---|---|---|---|
| 机床虎钳 | 加工中心（铣/钻） | 方形、板状、棱柱 | 0.005~0.01mm | 中等 | 中～大 |
| 液压卡盘 | 数控车床 | 圆柱轴类、盘类 | 0.01~0.03mm | 快（液压驱动） | 大 |
| 橡胶柔性夹头 | 数控车床（通孔型）/ 加工中心（立式固定式） | 精密圆柱工件 | ≤0.01mm | 极快（10秒换筒夹） | 中 |
| 分度卡盘 | 数控车床/加工中心 | 阀门、三通、多面体 | 分度精度≤0.003° | 中等 | 大 |
| 膜片夹头 | 数控车床、磨床 | 薄壁件、精密环件 | ≤0.003mm | 中等 | 均匀柔和 |
1机床虎钳：加工中心最通用的工装夹具
机床虎钳是数控加工中心里使用频率最高的夹具，适用于方形、矩形、棱柱类工件的铣削、钻削和镗削加工。其核心优势是通用性极强——大多数铣削工件无需专用工装，直接用虎钳装夹即可开始加工。
机床虎钳的主要类型
| 类型 | 特点 | 最适合 |
|---|---|---|
| 标准精密虎钳 | 结构简单、成本低、精度稳定 | 单件小批，通用加工 |

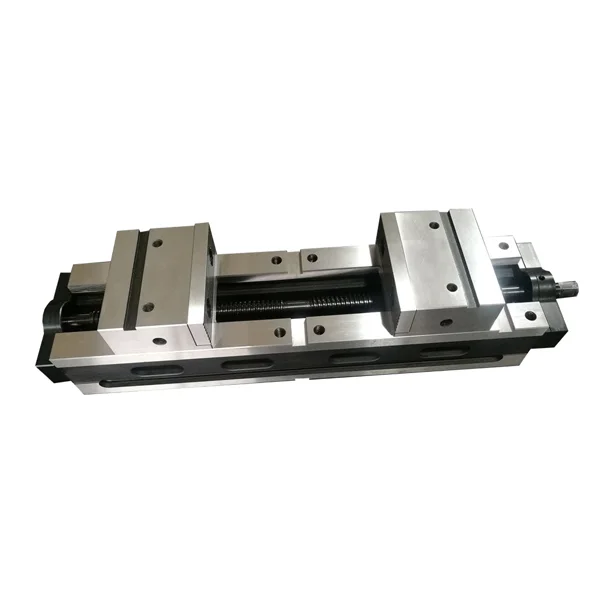

| 自动对中虎钳 | 两侧钳口同步移动，工件自动居中，对称件无需找正 | 对称工件、批量加工 |

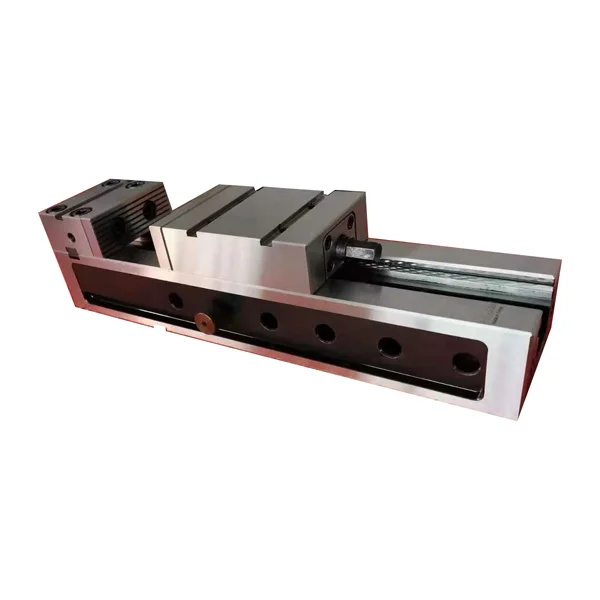

| 快装（快换）虎钳 | 配合零点定位系统，换线时间 <1分钟 | 多品种快速换线 |
| 多工位虎钳 | 单次装夹4~6个工件，提升主轴利用率 | 小工件批量加工 |

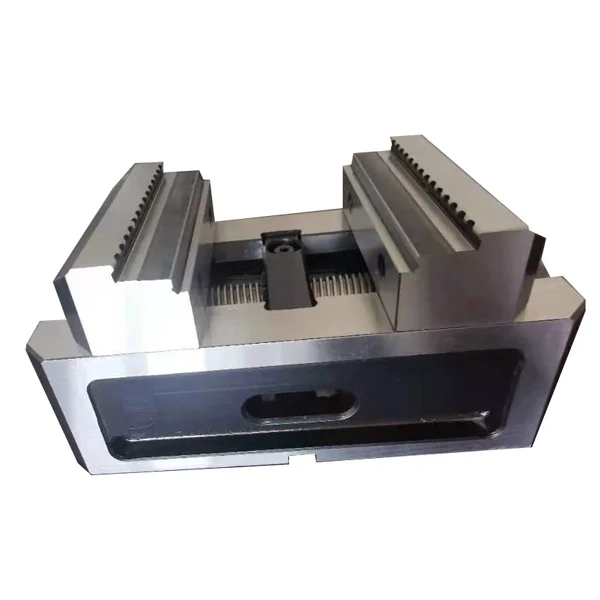

| 五轴虎钳 | 低矮设计，让五轴机床刀具有足够旋转空间 | 五轴加工中心 |
2液压卡盘：数控车床轴/盘类批量加工首选
液压卡盘通过主轴内置油缸驱动三爪或四爪，实现工件的自动夹紧与松开，是数控车床批量加工圆柱类工件的标准配置。与手动卡盘相比，液压卡盘夹紧力可精确设定、重复精度稳定，且不依赖操作者体力，特别适合全天候无人值守加工。

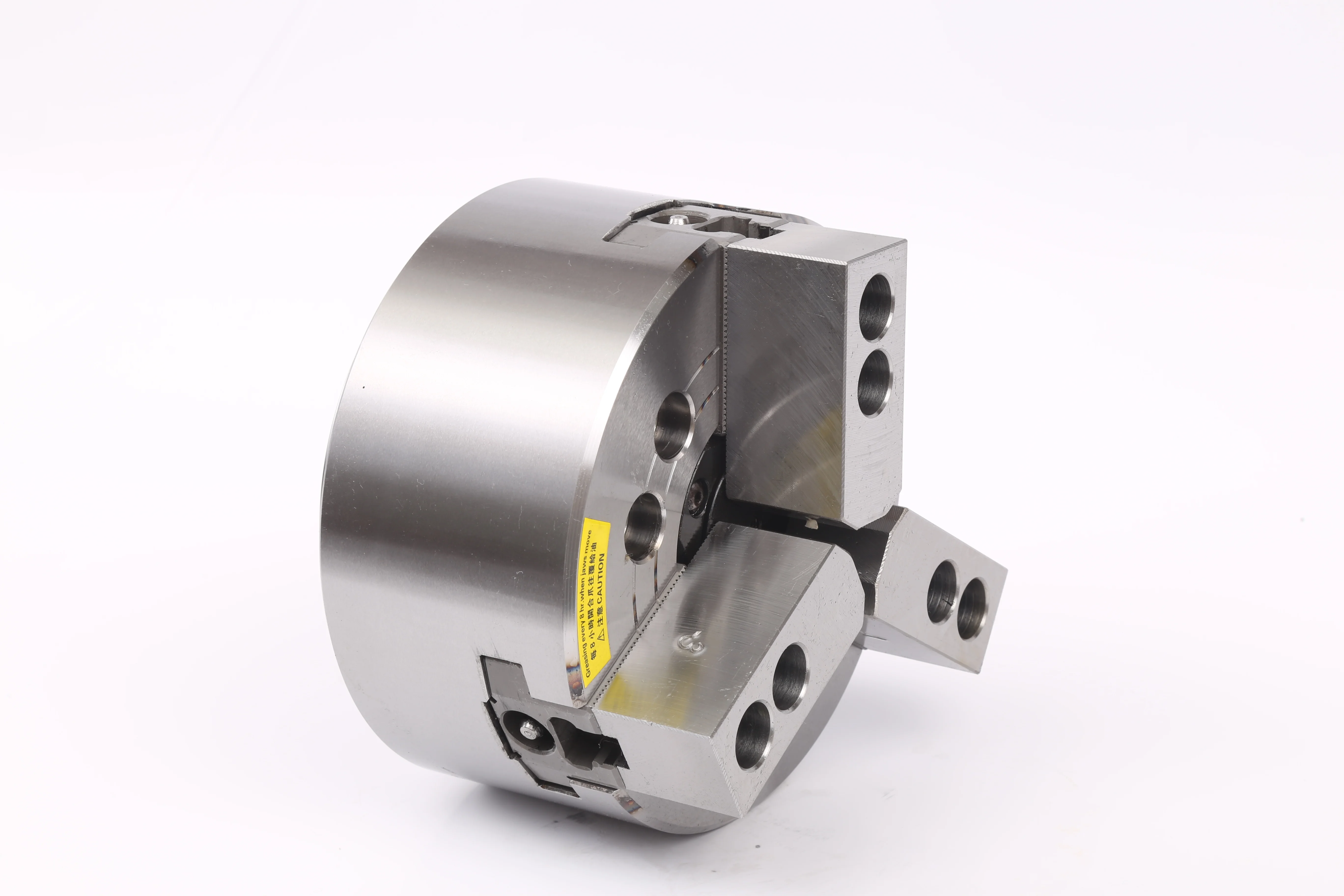

三爪液压卡盘适合圆柱、短轴、盘类工件；四爪液压卡盘适合偏心件和方形截面工件。夹紧力通常在10~200kN可调，重复定位精度一般在0.01~0.03mm范围内。
3橡胶柔性夹头：精密轴类多品种换线的最优解

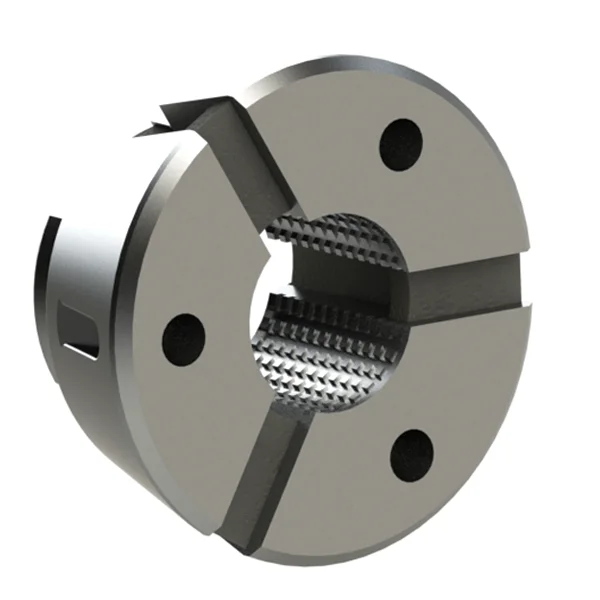

橡胶柔性夹头（也叫橡胶夹头卡盘）以硫化橡胶筒夹替代传统三爪，夹紧力沿工件外圆均匀分布，卡盘本体精度可达 ≤0.01mm，远超传统液压三爪（0.03~0.05mm）。更换筒夹只需10秒，同一台卡盘通过配套 SK 系列筒夹可兼容多种直径工件，是小批量多品种精密圆柱工件加工的高效方案。

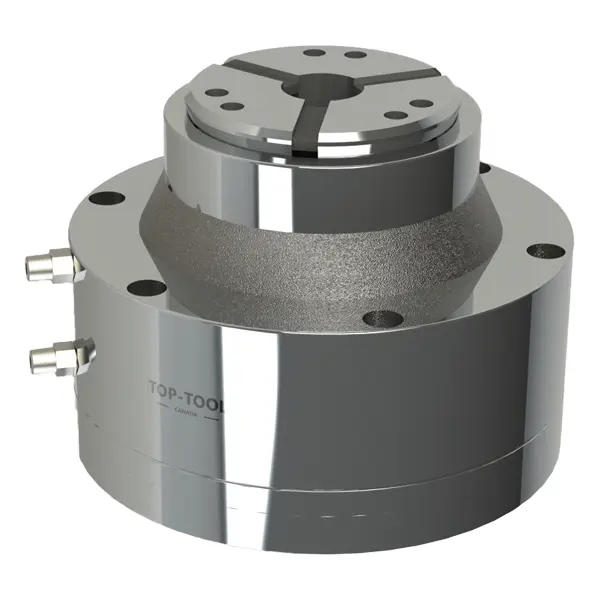

橡胶接触面大、夹持均匀，不会在工件外圆留下夹痕，特别适合外圆已精加工后的二次装夹，以及铜、铝等软材料工件。在加工中心上，通常选用立式固定式橡胶夹头卡盘，直接固定安装在主轴端面，无需液压拉杆；在数控车床上则选通孔型，配合液压主轴油缸使用，支持棒料自动送进。

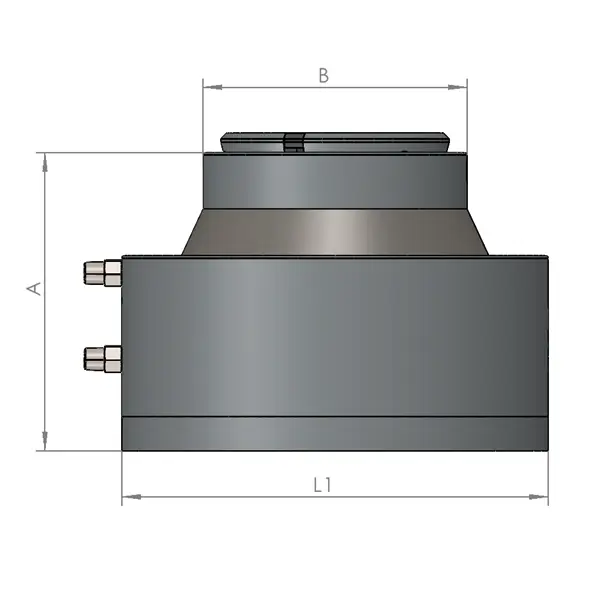

立式固定式橡胶夹头卡盘规格参数
| 型号 | A (mm) | B (mm) | L1 (mm) | 精度 (mm) | 安装螺栓 | 夹持范围 (mm) |
|---|---|---|---|---|---|---|
| 52 | 120 | 125 | 154 | 0.01 | PCD Ø157 (M8) | 6–52 |
| 65 | 130 | 130 | 174 | 0.01 | PCD Ø180 (M8) | 6–65 |
| 80 | 130 | 160 | 186 | 0.01 | PCD Ø194 (M8) | 16–80 |
| 100 | 140 | 220 | 229 | 0.01 | PCD Ø240 (M8) | 26–100 |

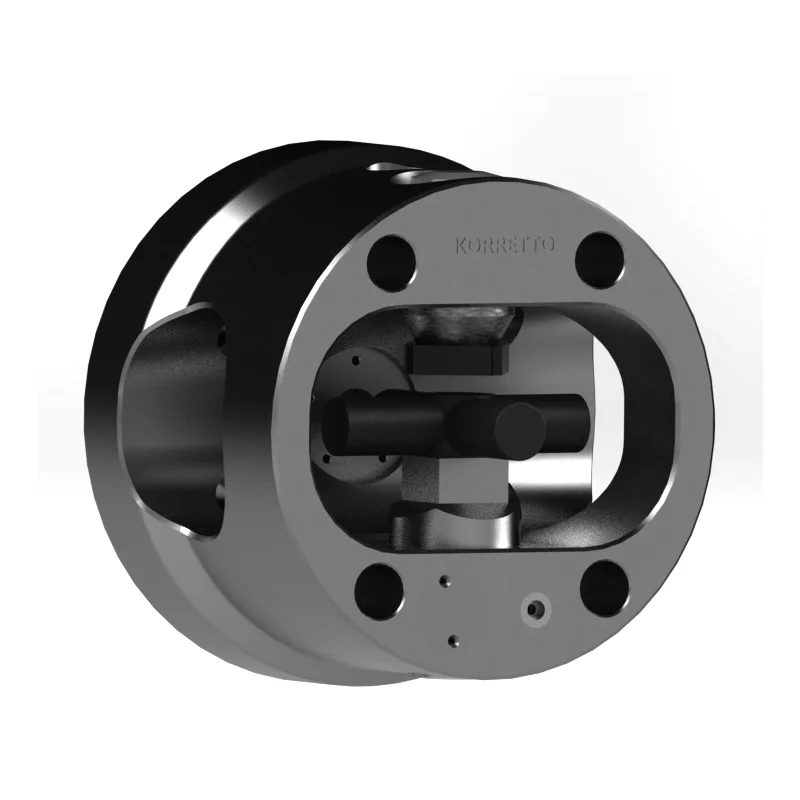

4分度卡盘：多面体工件一次装夹完成所有工序

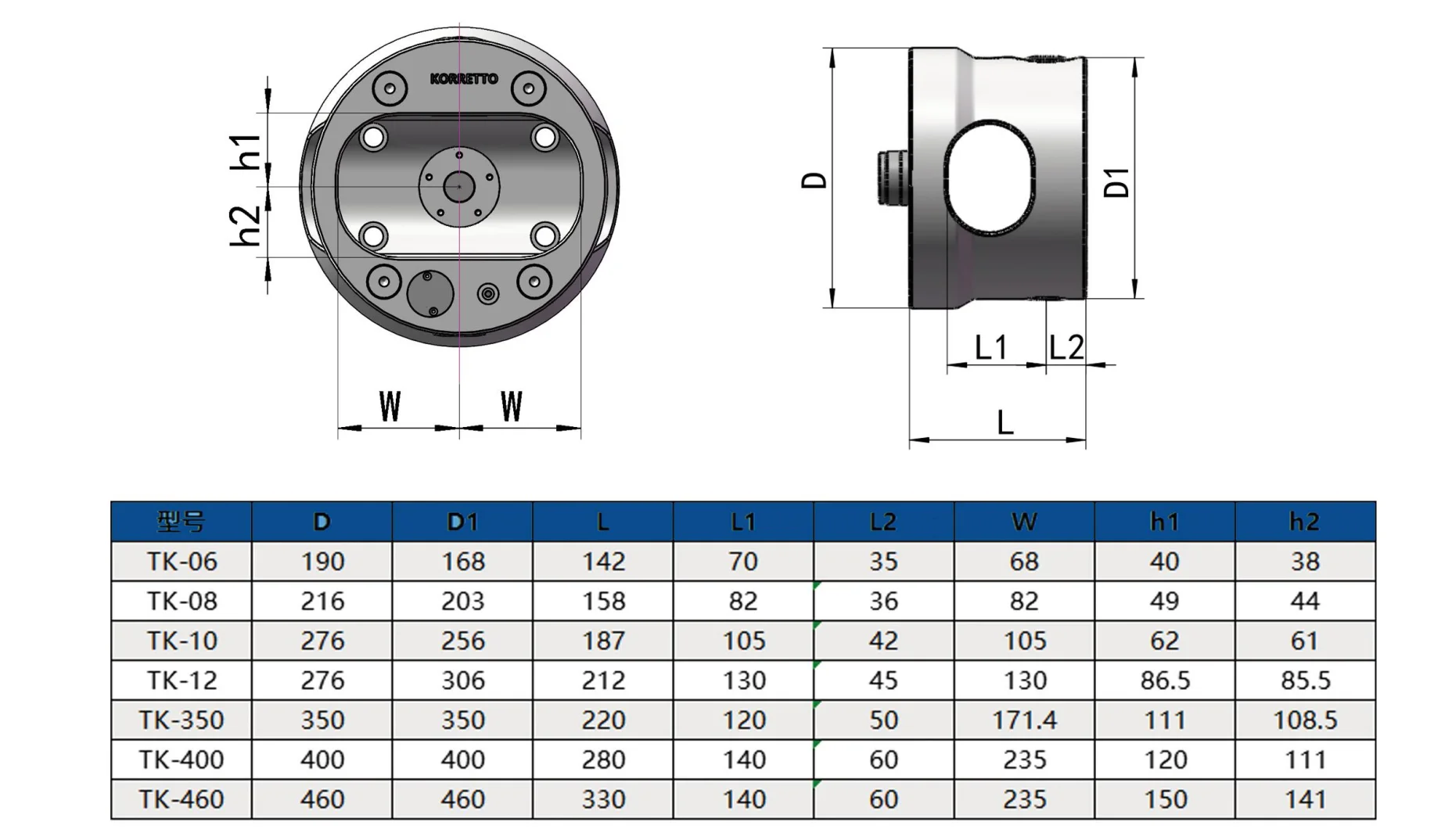

液压分度卡盘内置精密棘轮分度机构，可实现工件在夹持状态下的精确等分转位，分度精度 ≤0.003°。特别适合需要多角度加工的工件：阀门体（4/6面铣槽钻孔）、三通管件、十字轴、节叉等。
传统做法是分多次装夹，每次重新找正，误差累积且效率低。液压分度卡盘将多次装夹合并为一次装夹多工位加工，不仅消除了累积误差，还大幅缩短了加工循环时间。对于阀门、管件等多品种批量加工企业，这是最具价值的夹具升级方向之一。
5膜片夹头：薄壁件与精密环件的专用方案
膜片夹头（膜片卡盘）采用弹性膜片变形驱动多爪张开/收拢，接触面积大、夹紧力极均匀，不会因夹紧变形影响薄壁件的圆度，适用于：薄壁套筒、精密轴承环、齿圈、精密衬套等对变形量要求极严格的工件。膜片夹头的重复定位精度可达 ≤0.003mm，适合精车、精磨等精加工工序。
按工件类型快速选型
| 工件特征 | 推荐夹具 | 理由 |
|---|---|---|
| 方形/棱柱形，铣削钻削 | 机床虎钳 | 通用性强，装夹方便 |
| 对称件，需批量精确对中 | 自动对中虎钳 | 双侧同步夹紧，无需找正 |
| 圆柱轴类，精度0.01~0.03mm，大批量 | 液压卡盘 | 夹紧力大，全自动驱动 |
| 精密圆柱工件，多品种，数控车床 | 橡胶柔性夹头（通孔型） | 配液压主轴油缸，支持棒料送进，10秒换筒夹 |
| 精密圆柱工件，加工中心立式主轴 | 橡胶柔性夹头（立式固定式） | 固定安装，无需液压拉杆，精度≤0.01mm |
| 外圆已精加工，不允许夹痕 | 橡胶柔性夹头（S型筒夹） | 橡胶接触，零夹痕 |
| 阀门、三通、多面体，多角度加工 | 液压分度卡盘 | 一次装夹完成所有角度，误差最小 |
| 薄壁件、精密环件，变形量要求严 | 膜片夹头 | 均匀夹持，不引起变形 |
| 圆形工件内孔夹持（由内向外涨紧） | 内涨芯轴卡盘 | 以孔定位，外圆可全长加工 |
常见问题解答
加工中心夹具和车床夹具有什么区别？
加工中心（铣削/钻削）夹具以虎钳、角度板、工装板为主，主要对抗多方向的铣削切削力；车床夹具以卡盘（液压卡盘、橡胶夹头等）为主，主要对抗径向和轴向的车削力。两者夹持方向和受力模式不同，不能混用。
机床虎钳精度能达到多少？
精密机床虎钳重复定位精度一般在 0.005~0.01mm，自动对中虎钳两侧对中精度可达 0.005mm 以内。影响精度的关键因素是导轨精度、夹紧力方向和安装基准面（T型槽）的平整度。日常使用中需注意保持钳口和导轨的清洁，避免切屑嵌入影响精度。
同一台加工中心能同时用多种夹具吗？
可以。加工中心工作台通常有 T 型槽，可同时安装多个虎钳或不同类型的工装夹具。换线时只需更换夹具，无需改动机床。有条件的工厂会配套零点定位系统，夹具底部安装零点定位模块，切换时间可缩短至 30 秒以内，大幅提升换线效率。
小批量多品种工件用什么夹具最合适？
铣削工件推荐自动对中虎钳或快装虎钳，换线速度快且无需重新找正；车削圆柱工件推荐橡胶柔性夹头（SK系列），10秒换筒夹，同一卡盘兼容多种直径，精度 ≤0.005mm，是多品种小批量车削的最高性价比方案。
