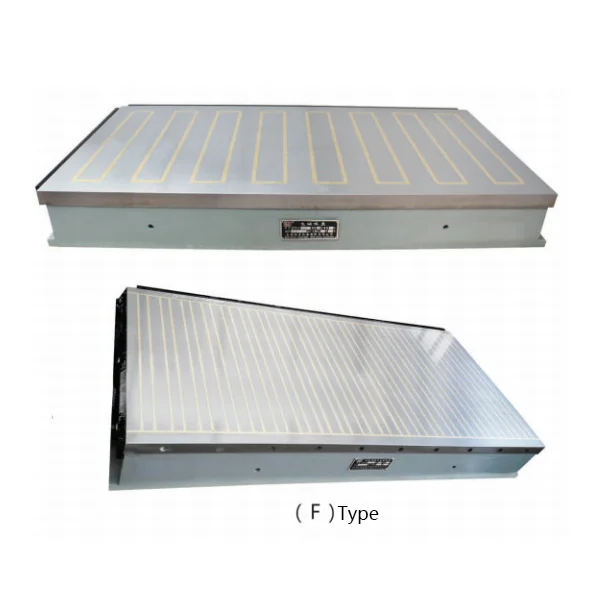

产品概述
强力矩形电磁吸盘通过电磁方式对导磁工件形成吸附夹持，适合平面磨削、重载台面定位和大型钢件加工。与普通矩形电磁吸盘相比，该系列更适合对吸附稳定性和工件覆盖面积要求更高的应用。
该系列提供多种长度和宽度规格，参数表列出主要尺寸、净重、直流电压和电流信息，可用于设备匹配、安装空间核对和供电条件确认。
核心特点
-
强力电磁吸附
适合较大工件和较高吸附力需求。
-
矩形台面结构
适合板类件、长条工件和矩形钢件。
-
适合重载磨削
用于平面磨床和稳定台面夹持。
-
多规格覆盖
提供多种长度、宽度和安装尺寸。
-
电控释放
通过电源控制吸附与松开。
-
参数明确
尺寸、净重、电压和电流字段便于设备匹配。
适用场景
更适合：
- 大尺寸钢件和板类件的平面磨削；
- 需要更高吸附稳定性的工件；
- 长条工件和矩形工件定位；
- 重载台面磁力夹持；
- 平面磨床和专用磨削夹具台面。
不太适合：
参数与尺寸资料
下列尺寸与参数用于确认强力矩形电磁吸盘的工作台安装尺寸、吸附面规格、电压和电流参数，可结合工件重量、吸附面积、磨床工作台和供电条件选择型号。

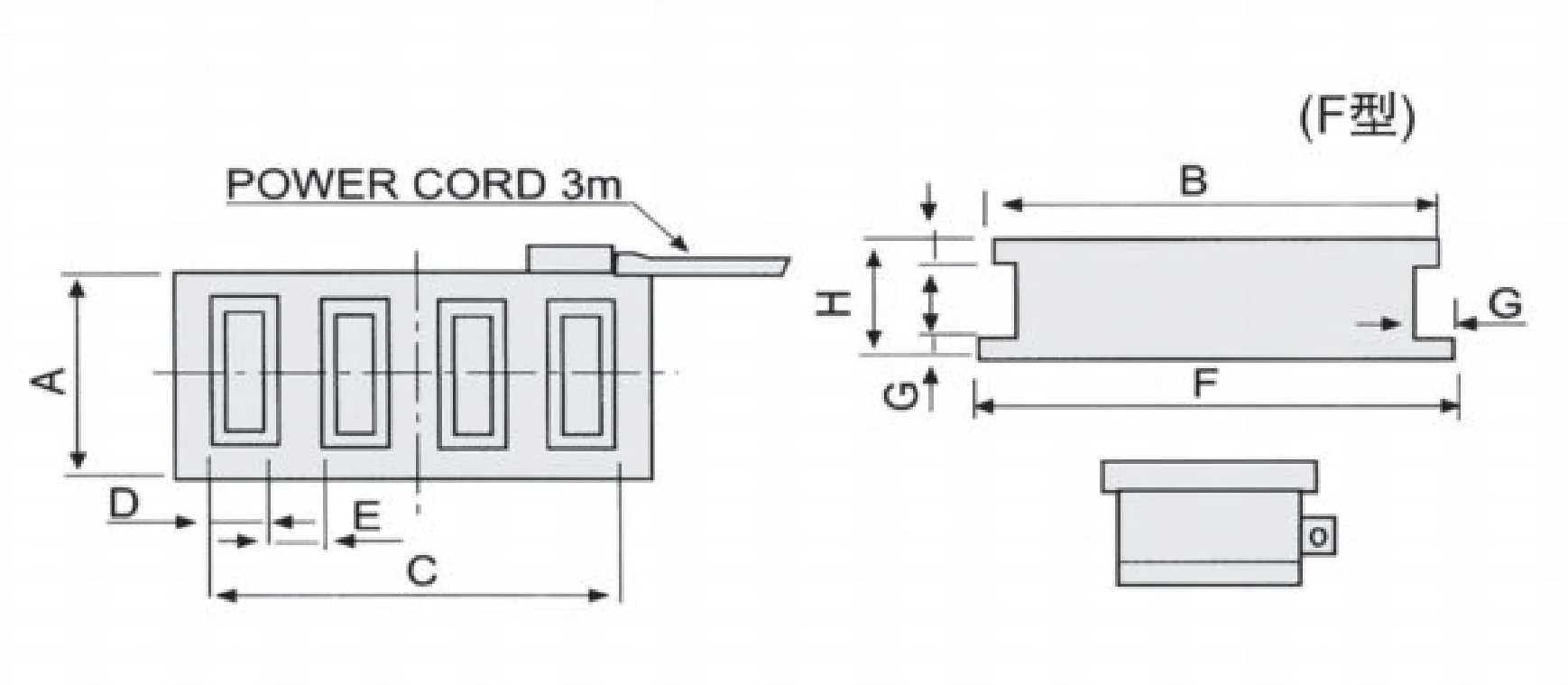

尺寸结构图
上图为强力矩形电磁吸盘尺寸图，用于核对工作台安装接口、吸附面规格和外形轮廓。
强力矩形电磁吸盘参数表
| 型号 | 主要尺寸 (mm) | 净重 (kg) | 直流电压 (V) | 电流 (A) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D / E | F | G | H | ||||
| X91 240*630(Long.) | 240 | 630 | 598 | 19(3+16) | 670 | 20 | 130 | 120 | 110 | 2.6 |
| X91 300*680 | 300 | 680 | 635 | 22(4+18) | 720 | 20 | 130 | 140 | 110 | 2.75 |
| X91 300*800 | 300 | 800 | 745 | 55(4+25+4+22) | 840 | 20 | 130 | 180 | 110 | 3.2 |
| X91 400*800 | 400 | 800 | 732 | 55(4+25+4+22) | 840 | 18 | 130 | 255 | 110 | 4.4 |
| X91 400*1000 | 400 | 1000 | 920 | 55(4+25+4+22) | 1040 | 18 | 130 | 312 | 110 | 5 |
| X91 500*1000 | 500 | 1000 | 941 | 121(8+58+8+47) | 1050 | 20 | 130 | 410 | 110 | 5.9 |
| X91 600*1000 | 600 | 1000 | 941 | 121(8+58+8+47) | 1050 | 20 | 130 | 450 | 110 | 5.5 |
| X91 600*1200 | 600 | 1200 | 1140 | 121(8+58+8+47) | 1250 | 20 | 130 | 520 | 110 | 6 |
| X91 600*1500 | 600 | 1500 | 1500 | 121(8+58+8+47) | 1550 | 20 | 130 | 600 | 110 | 7.5 |
| X91 800*1000 | 800 | 1000 | 941 | 121(8+58+8+47) | 1050 | 20 | 130 | 520 | 110 | 7.5 |
| X91 800*1600 | 800 | 1600 | 1541 | 121(8+58+8+47) | 1650 | 20 | 130 | 700 | 110 | 10 |
选型与询价需提供的信息
- 工件尺寸、重量和吸附面积；
- 工件材料和导磁情况；
- 磨床或机床工作台尺寸；
- 需要的吸附稳定性；
- 供电电压与控制方式；
- 安装固定方式和台面空间。
常见问题
强力矩形电磁吸盘适合哪些场景？
适合较大钢件、板类件、长条工件和重载平面磨削场景，用于提高台面吸附稳定性。
强力矩形电磁吸盘和普通矩形电磁吸盘如何选择？
普通矩形电磁吸盘适合常规钢件平面定位；强力矩形电磁吸盘更适合较大工件、较高吸附稳定性和重载磨削场景。
选型时需要提供哪些信息？
需要提供工件尺寸、重量、吸附面积、机床工作台尺寸、供电电压和安装方式，以便选择合适规格。
