矩形电磁吸盘

Name: 矩形电磁吸盘
Brand: KORRETTO

矩形电磁吸盘用于平面磨床和机床台面的磁力夹持，可对钢件、板类件和矩形工件提供稳定吸附。该系列适合磨削、轻切削和需要平面定位的工序，可根据吸盘长度、宽度、安装尺寸、电压和电流参数选择型号。

产品概述

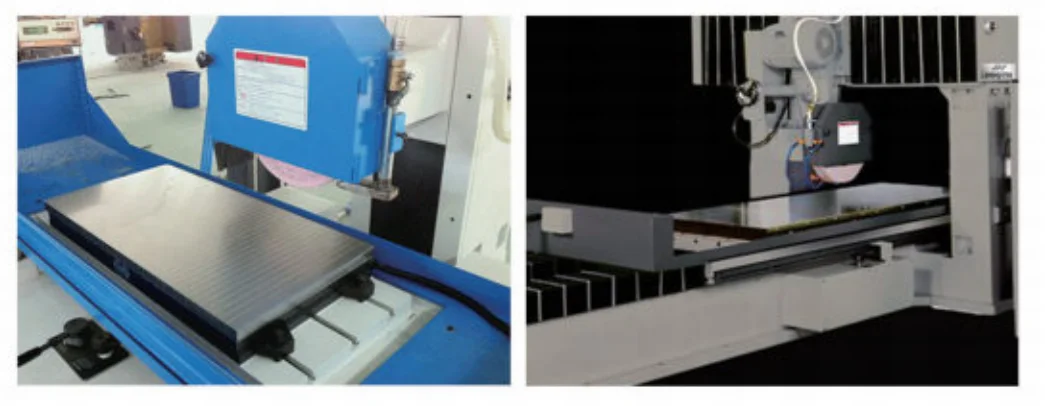

矩形电磁吸盘通过通电产生磁力，用于将导磁工件吸附在工作台表面。工件定位后，吸盘表面提供稳定支撑，适合平面磨削、成形磨削和机床台面夹持。

该系列覆盖多种矩形规格，适合磨床工作台、专用夹具台面和钢件加工场景。选型时应结合工件尺寸、吸附面积、工作台空间、电源规格和机床安装方式。

更适合：

不太适合：

下列尺寸与参数用于确认矩形电磁吸盘的工作台安装尺寸、吸附面规格、电压和电流参数，可结合工件尺寸、磨床工作台和供电条件选择型号。

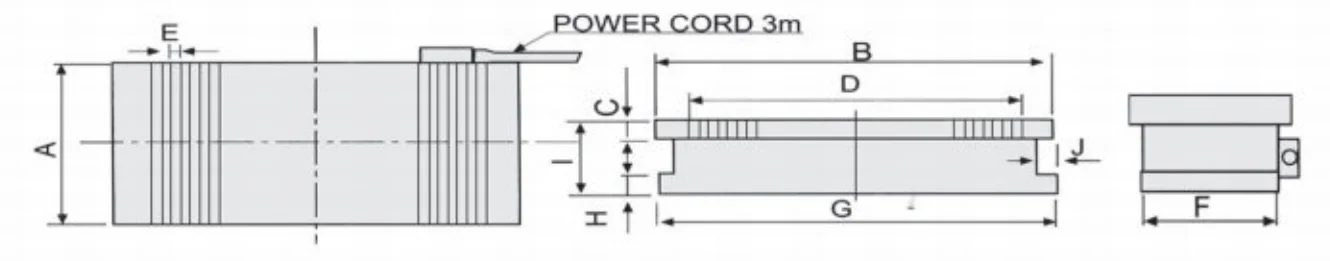

上图为矩形电磁吸盘尺寸与安装尺寸图，用于核对工作台安装接口、吸附面规格和外形轮廓。

矩形电磁吸盘参数表
型号	主要尺寸 (mm)									净重 (kg)	直流电压 (V)	电流 (A)
型号	A	B	C	D	E	F	G	H	I	净重 (kg)	直流电压 (V)	电流 (A)
X11 200*560	200	560	25	480	22–19	192	554	20	115	70	110	1
X11 250*500	250	500	25	400	22–19	244	494	20	115	86	110	1
X11 300*600	300	600	30	510	22–19	294	620	20	120	120	110	1.6
X11 300*680	300	680	30	600	22–19	294	676	20	120	134	110	1.8
X11 300*800	300	800	30	730	22–19	294	795	20	120	170	110	1.9
X11 300*1000	300	1000	30	910	22–19	294	996	20	120	196	110	2.5
X11 320*1000	320	1000	30	910	22–19	314	996	20	120	232	110	2.5
X11 400*800	400	800	30	714	22–19	394	796	20	120	213	110	2
X11 400*1000	400	1000	30	904	22–19	394	996	20	120	255	110	2.1
X11 500*1000	500	1000	30	900	22–19	494	996	20	120	387	110	2.2
X11 600*1000	600	1000	32	900	22–19	594	996	20	120	432	110	2.4
X11 630*1250	630	1250	30	1160	22–19	624	1246	20	120	480	110	3
X11 800*1000	800	1000	32	900	22–19	794	996	20	120	523	110	3.2
X11 500*1500	500	1500	32	1400	22–19	494	1496	20	120	643	110	5

矩形电磁吸盘适合哪些工件？

适合钢件、板类件、矩形工件和需要平面吸附定位的导磁工件，常用于平面磨床和机床台面夹持。

矩形电磁吸盘和永磁吸盘有什么区别？

矩形电磁吸盘依靠通电产生磁力，便于集中控制吸附和释放；永磁吸盘依靠永磁体产生磁力，适合不希望持续供电的夹持场景。

选型时需要提供哪些信息？

需要提供工件尺寸、吸附面积、工件材料、机床工作台尺寸、供电电压和安装方式，以便选择合适规格。
