四爪中实气动卡盘 4-Jaw Solid Pneumatic Chuck

卡盘体即为气缸并内置活塞，通过主轴尾部控制机构完成夹紧与松开。中心为实心结构。适用于阀门、泵类、方形类等零部件加工，可按项目讨论非标配置。

产品概述

四爪中实气动卡盘面向非圆截面或需多向施力的车削件，四爪布置便于找正与轮廓贴合。外圈集成气压驱动，夹紧范围与极限转速因型号而异，请结合机床接口与现场气压核对下表参数。

爪力一致性、调试时间与节拍成本需在工艺中评估；极限转速与允许气压以下表为准。

性能参数
规格	爪行程 t（直径）	最大夹紧力 kN	最大撑紧力 kN	许用压力 MPa	极限转速 r/min	夹紧范围 mm	撑紧范围 mm	净重 kg
BK110SQ-4	3.7	14	7.4	0.4～0.8	4800	2–115	15–120	6
BK130SQ-4	3.2	21.2	11.5	0.4～0.8	4800	2–130	20–140	9
BK160SQ-4	3.7	36.5	19.3	0.4～0.8	4200	2–170	20–180	14
BK200SQ-4	4.2	53.8	30.7	0.4～0.8	5000	5–210	20–240	22.6
BK250SQ-4	4.8	73.2	46.9	0.4～0.8	2800	10–260	30–280	33.4
BK320SQ-4	8.5	116.6	78.3	0.4～0.8	2300	10–350	40–360	73
BK400SQ-4	11.5	158.2	102.9	0.4～0.8	1000	15–420	50–430	128
BK500SQ-4	20	203.9	138.6	0.4～0.8	1000	20–520	50–530	200

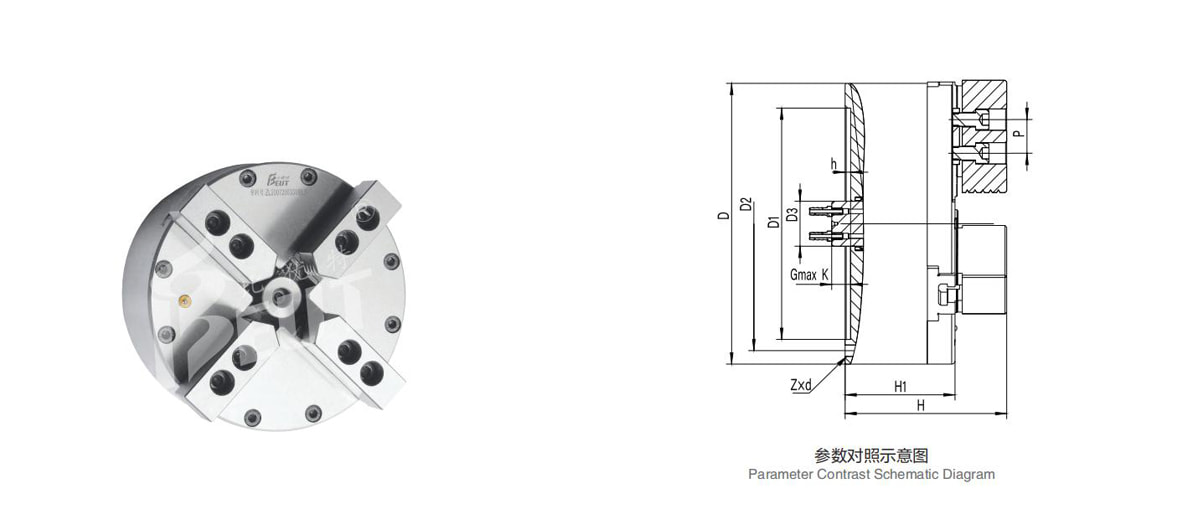

尺寸参数（mm）
规格	D	D1	D2	D3	H	H1	h	Gmax K	p	Zxd	动力模块齿形	对应卡爪型号
BK110SQ-4	115	72	102	22	106	81	3	17	16	3-M8	1×53°	BK110Z1
BK130SQ-4	135	95	108	25	123	92	4.5	15.5	18	3-M8	1×53°	BK130Z1
BK160SQ-4	172	130	142	25	129	93	4.5	17.5	20	3-M8	1×53°	BK160Z1
BK200SQ-4	210	165	180	32	133	97	5	17	25	3-M10	1×53°	BK200Z1
BK250SQ-4	250	206	226	40	145	99	5	17	30	3-M12	1×53°	BK250Z1
BK320SQ-4	325	270	290	50	177	116	5	29	32	6-M12	1.5×60°	BK320Z2-60
BK400SQ-4	400	340	368	60	212	141	6	33	40	6-M16	1.5×60°	—
BK500SQ-4	500	440	465	70	256	183	6	34	60	6-M16	3×60°	—

注：以上数据为标准参数，也可根据客户特殊要求设计。

部分规格和卡爪配置可按项目需求确认。

四爪与二爪中实气动卡盘如何取舍？

视工件截面与找正需求：对称回转体可对比二爪；方类件或多向夹持可对比四爪。

四爪调试对节拍有什么影响？

四爪夹持往往需要更多调试与检查时间，建议在量产前固定工艺与检验规程。

中实四爪能否用于棒料长行程贯穿？

不适合作为长棒贯穿方案；需要贯穿时请对比通孔、半通孔或前置通孔等系列产品。
