二爪中实气动卡盘 2-Jaw Solid Pneumatic Chuck

卡盘体即为气缸并内置活塞，通过主轴尾部控制机构完成夹紧与松开。中心为实心结构，有利于在适用范围内获得稳定的夹持力表现。产品适用于阀门、泵类、方形类等零部件加工，可按项目讨论多爪、长行程、大孔径等非标配置。

产品概述

二爪中实气动卡盘适合对称截面或需两侧均衡施力的车削件，由主轴端气路驱动夹紧与松开。选型请结合工件包络、机床鼻端接口与现场稳定气压，并以下表中的夹紧范围、极限转速与许用压力为边界。

薄壁件、长悬伸或气压波动较大的环境，应结合软爪设计与工艺复核；不适合的场景请在询价阶段说明，以便评估其他夹持形式。

性能参数
规格	爪行程 t（直径）	最大夹紧力 kN	最大撑紧力 kN	许用压力 MPa	极限转速 r/min	夹紧范围 mm	撑紧范围 mm	净重 kg
BK110SQ-2	3.7	14	7.4	0.4～0.8	4800	2–115	15–120	6
BK130SQ-2	3.2	21.2	11.5	0.4～0.8	4800	2–130	20–140	9
BK160SQ-2	3.7	36.5	19.3	0.4～0.8	4200	2–170	20–180	14
BK200SQ-2	4.2	53.8	30.7	0.4～0.8	5000	5–210	20–240	22.6
BK250SQ-2	4.8	73.2	46.9	0.4～0.8	2800	10–260	30–280	33.4
BK320SQ-2	8.5	116.6	78.3	0.4～0.8	2300	10–350	40–360	73
BK400SQ-2	11.5	158.2	102.9	0.4～0.8	1000	15–420	50–430	128
BK500SQ-2	20	203.9	138.6	0.4～0.8	1000	20–520	50–530	200

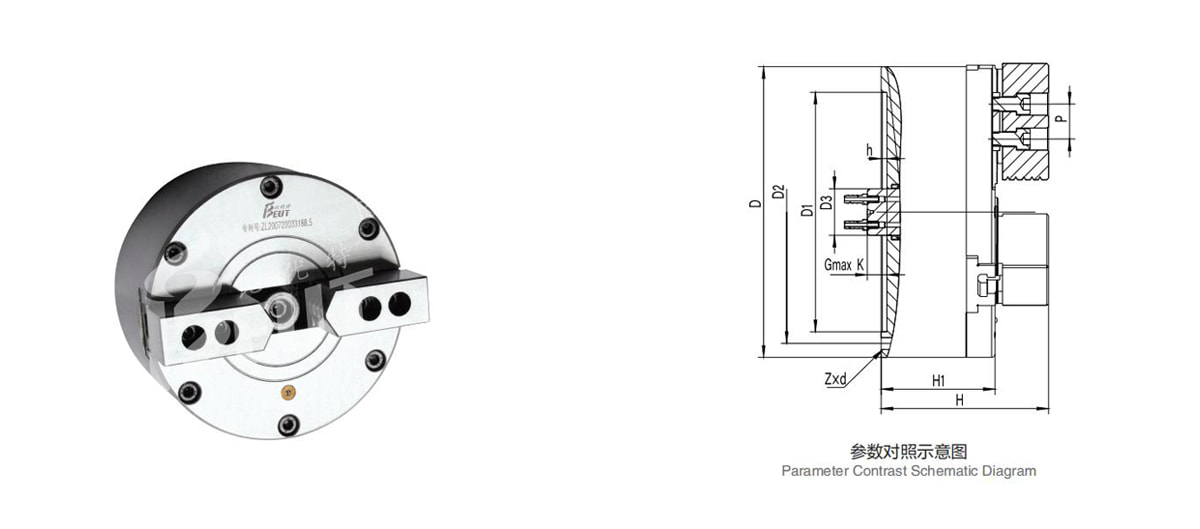

尺寸参数（mm）
规格	D	D1	D2	D3	H	H1	h	Gmax K	p	Zxd	动力模块齿形	对应卡爪型号
BK110SQ-2	115	72	102	22	106	81	3	17	16	3-M8	1×53°	BK110Z1
BK130SQ-2	135	95	108	25	123	92	4.5	15.5	18	3-M8	1×53°	BK130Z1
BK160SQ-2	172	130	142	25	129	93	4.5	17.5	20	3-M8	1×53°	BK160Z1
BK200SQ-2	210	165	180	32	133	97	5	17	25	3-M10	1×53°	BK200Z1
BK250SQ-2	250	206	226	40	145	99	5	17	30	3-M12	1×53°	BK250Z1
BK320SQ-2	325	270	290	50	177	116	5	29	32	6-M12	1.5×60°	BK320Z2-60
BK400SQ-2	400	340	368	60	212	141	6	33	40	6-M16	1.5×60°	—
BK500SQ-2	500	440	465	70	256	183	6	34	60	6-M16	3×60°	—

注：以上数据为标准参数，也可根据客户特殊要求设计。

部分规格和卡爪配置可按项目需求确认。

二爪与四爪中实气动卡盘如何初选？

视工件截面形状与找正需求：对称轮廓可关注二爪；方类或非对称轮廓可对比四爪。最终以夹持稳定性与节拍成本综合决定。

中实结构能否用于长棒贯穿？

中实系列中心无贯穿通孔，无法实现棒料长行程贯穿；若有贯穿需求应选用通孔或半通孔等系列。

非标多爪或长行程周期一般受哪些因素影响？

与接口确认、试验验证及供应链排期有关，建议在询价时提交工件图纸与节拍目标。
