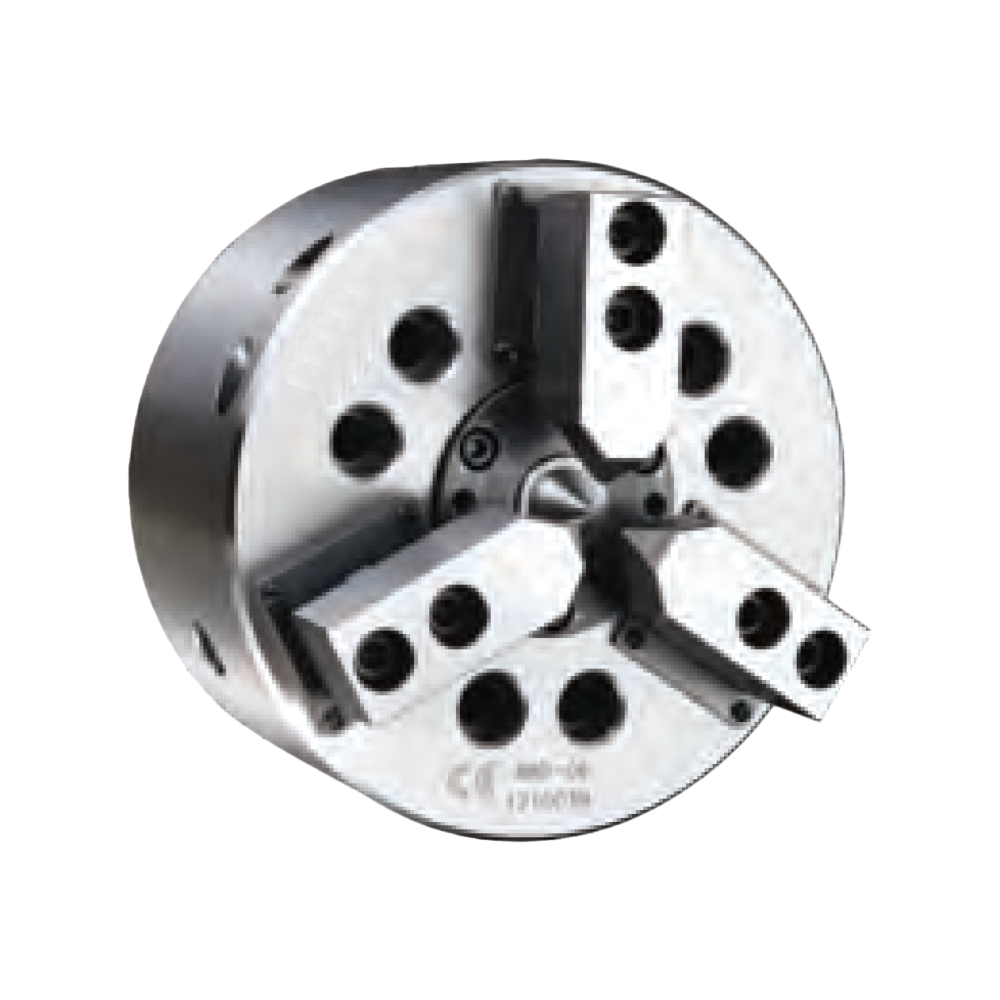

产品主图
产品概述
浮动 / 自补偿液压卡盘主要用于工件中心、外圆或端面状态不完全一致的夹持场景。普通卡盘夹紧弯曲或不同轴的长轴类工件时，可能将工件强行压向卡盘中心，造成加工后释放回弹、尺寸不稳定或同轴度问题。
该系列通过浮动补偿结构，使卡盘在一定范围内适应工件实际状态。选型时应结合工件长度、中心孔、外圆状态、顶尖支撑方式、夹持位置、补偿范围和加工方式确认。
核心特点
浮动补偿夹持
卡盘可在一定范围内适应工件实际位置，减少强制夹紧造成的附加载荷。
适合长轴和细长件
适用于长轴类、细长件、轴类毛坯和中心状态不稳定的工件。
有助于降低变形风险
对易弯曲或不同轴工件，可减少夹紧过程对工件状态的额外影响。
需结合支撑方式选型
选型时应同时确认顶尖支撑、中心孔、夹持长度、浮动范围和加工负载。
适用场景
- 长轴类工件加工；
- 细长轴和易弯曲工件夹持；
- 外圆与中心孔不同轴的工件；
- 毛坯状态不稳定的轴类件；
- 需要顶尖支撑配合的车削加工；
- 希望降低强制夹紧变形风险的工况。

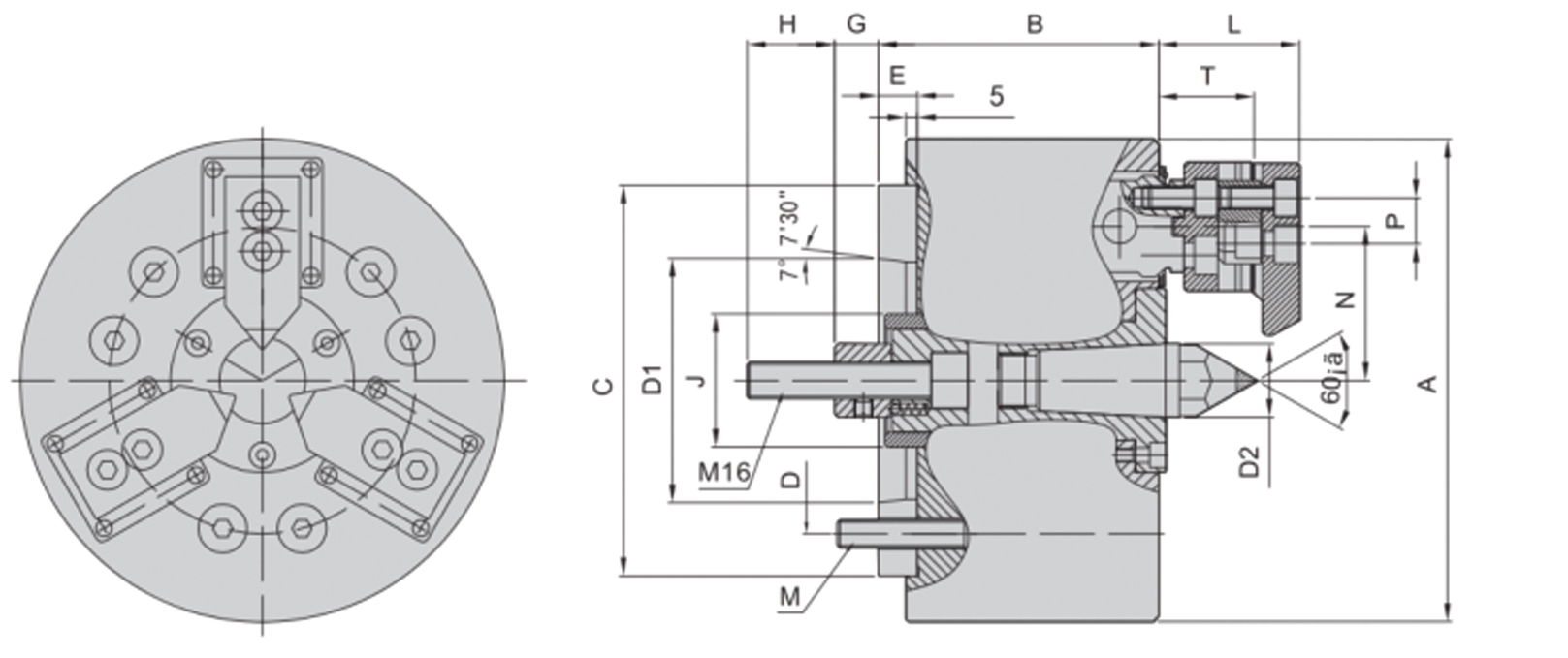

参数与尺寸资料
以下资料用于核对浮动 / 自补偿液压卡盘的外形尺寸、安装尺寸、夹持范围、补偿结构和适配条件。具体规格以产品样本和出厂技术资料为准。
| 型号 | 主轴鼻端号 | A | B | C (H6) | D | D1 | D2 | E | G | H | J | L | M | N | P | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3BD-06 | A5 | 168 | 116 | 140 | 104.8 | 82.56 | 24 | 15 | 4-20 | 38 | 50 | 52 | M10*120 | 55 | 14 | 34 |
| 3BD-08 | A6 | 210 | 127 | 170 | 133.4 | 106.38 | 32 | 17 | 9-29 | 38 | 58 | 61 | M12*125 | 67 | 20 | 41.5 |
| 型号 | 主轴鼻端号 | 柱塞行程 [mm] | 爪行程 [mm] | 最大拉力 kN (kgf) | 最大夹紧力 kN (kgf) | 最高转速 [r/min] | 夹紧范围 [mm] | 补偿量（直径向）[mm] | 惯量 [kg·m²] | 重量 [kg] | 适用油缸 | 最大使用压力 MPa (kgf/cm²) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3BD-06 | A5 | 16 | 13 | 14.7 (1500) | 25.0 (2550) | 3500 | 6–35 | 5 | 0.2 | 13 | 100 | 2.1 (21) |
| 3BD-08 | A6 | 20 | 18 | 19.6 (2000) | 34.3 (3500) | 3000 | 16–65 | 6 | 0.5 | 22 | 100 | 2.8 (28) |
表中尺寸用于初步核对卡盘外径、安装尺寸、夹持范围和适配条件。实际选型时，还需结合工件长度、中心孔状态、顶尖支撑方式、补偿范围和加工负载确认。
订购浮动 / 自补偿液压卡盘时，请提供工件图纸、工件长度、外圆状态、中心孔要求、顶尖支撑方式、夹持位置和机床安装条件。
选型与询价需提供的信息
- 工件图纸或照片；
- 工件长度、外径和材料；
- 中心孔状态和顶尖支撑方式；
- 外圆与中心孔是否同轴；
- 夹持位置和夹持长度；
- 计划使用的卡盘外径；
- 机床型号和主轴鼻端；
- 加工方式和目标精度；
- 现用夹持方案和存在的问题。
资料支持
如已使用同类卡盘，建议一并提供现用卡盘照片、安装尺寸和现场工况说明，便于更快核对配置。
相关产品
FAQ
浮动 / 自补偿液压卡盘适合哪些工件？
适合长轴类、细长件、轴类毛坯不直、中心孔与外圆状态不一致或需要顶尖支撑配合的工件。
它和普通液压卡盘有什么区别？
普通液压卡盘通常将工件压向卡盘中心；浮动 / 自补偿液压卡盘可在一定范围内适应工件实际状态，减少强制夹紧带来的附加载荷。
这种卡盘能完全消除工件弯曲吗？
不能。它主要用于降低夹紧过程对工件状态的额外影响。工件本身弯曲、中心孔质量和支撑方式仍会影响加工结果。
是否必须配合顶尖使用？
很多长轴类工件会配合顶尖使用，但是否需要顶尖，要根据工件长度、刚性、夹持位置和加工负载确认。
选型时为什么要提供中心孔信息？
中心孔状态会影响顶尖支撑和工件基准。如果中心孔与外圆不同轴，普通夹紧方式可能带来额外变形或加工偏差。
适合批量加工吗？
适合固定工件类型的批量加工。批量使用前建议结合工件状态、夹持位置和实际加工要求确认补偿范围。
能否直接替换普通液压卡盘？
需要核对卡盘安装尺寸、主轴鼻端、拉杆、回转油缸、夹持范围和工件支撑方式，不能只按卡盘外径替换。
询价需要提供哪些资料？
请提供工件图纸、工件长度、外圆状态、中心孔要求、顶尖支撑方式、机床型号、主轴鼻端和现用夹持方案。
