产品概述
可换头活顶尖由本体和可换刀尖组成，可按工件中心孔形式、直径和角度选用不同刀尖。下方分别列出本体参数与可换刀尖附件参数，选型时须同时确认两者规格。
与固定刀尖活顶尖相比，更换刀尖即可适配不同中心孔形式；刀尖附件不能替代本体选型。
核心特点
尾座定心支撑
用于车床尾座与工件中心孔之间的定心与顶紧。
莫氏锥柄接口
锥柄须与机床尾座莫氏套筒匹配。
按载荷选型
参数表给出工件重量、转速等范围，请结合工况选择。
可换刀尖
本体配合 A–F 型刀尖，适应不同中心孔。
多规格覆盖
提供多种莫氏号与外形尺寸组合。
系列配套
可与其它顶尖系列按工艺组合配置。
适用场景
更适合：
- 多种中心孔形式的轴类加工
- 需要快速更换刀尖形式的批量生产
- 套类与异型工件尾座支撑
不太适合：
- 无需换刀尖的单一规格大批量（可选标准活顶尖）
- 内孔伞形大面支撑
- 固定死顶尖磨削
参数与尺寸资料
下列尺寸与参数用于确认该系列顶尖的莫氏锥号、外形尺寸、顶尖结构、载荷范围和适配范围，可结合机床尾座接口、工件重量、转速、支撑方式和加工要求选择型号。
尺寸结构图

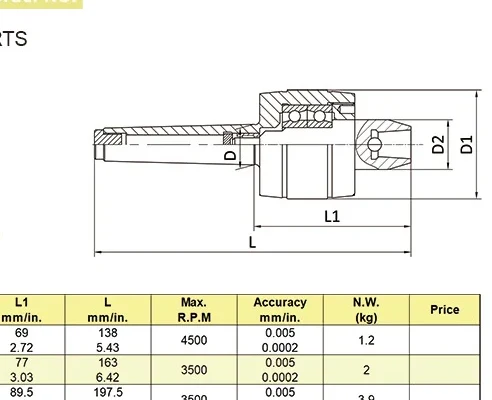

上图为可换头活顶尖尺寸结构图，用于核对莫氏锥号、外形尺寸和顶尖结构。
| 订单号 | 型号 | D (mm) | D1 外径 (mm) | D2 鼻端 (mm) | L1 (mm) | L (mm) | 最高转速 (rpm) | 精度 (mm) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| C091010 | MT2 | 17.78 | 48 | 22 | 69 | 138 | 4500 | 0.005 | — |
| C091110 | MT3 | 23.83 | 54 | 28 | 77 | 163 | 3500 | 0.005 | — |
| C091210 | MT4 | 31.27 | 63 | 31 | 89.5 | 197.5 | 3500 | 0.005 | — |
| C091310 | MT5 | 44.4 | 82 | 40 | 106.5 | 242.5 | 3000 | 0.005 | — |
| 适用规格 | 刀尖形式 | D (mm) | d (mm) | L (mm) | 顶尖角 α |
|---|---|---|---|---|---|
| MT2/MT3 | A | 12.75 | — | — | 60° |
| MT2/MT3 | B | 12.75 | 10 | — | 60° |
| MT2/MT3 | C | 12.75 | 8 | — | 60° |
| MT2/MT3 | D | 12.75 | 6 | — | 60° |
| MT2/MT3 | E | 12.75 | 10 | — | 60° |
| MT2/MT3 | F | 34 | — | — | 70° |
| MT4/MT5 | A | 15.7 | — | — | 60° |
| MT4/MT5 | B | 15.7 | 12 | — | 60° |
| MT4/MT5 | C | 15.7 | 10 | — | 60° |
| MT4/MT5 | D | 15.7 | 8 | — | 60° |
| MT4/MT5 | E | 15.7 | 12 | — | 60° |
| MT4/MT5 | F | 40 | — | — | 70° |
选型与询价需提供的信息
- 本体莫氏锥号
- 所需刀尖形式 A–F
- 中心孔直径与角度
- 工件重量与转速
- 是否需备用刀尖套装
常见问题
这个系列适合哪些加工场景？
适合中心孔形式多样、需更换刀尖的轴类与套类车削，以及批量生产中快速切换支撑形式的场景。
选型时需要提供哪些信息？
需要提供机床尾座莫氏锥号、工件重量、转速、顶尖角度、支撑方式和加工要求。
能否与其它车床顶尖或附件配套使用？
可根据机床尾座接口、工件类型和工艺要求与其它活顶尖、死顶尖或伞形顶尖配套选用。
