产品概述

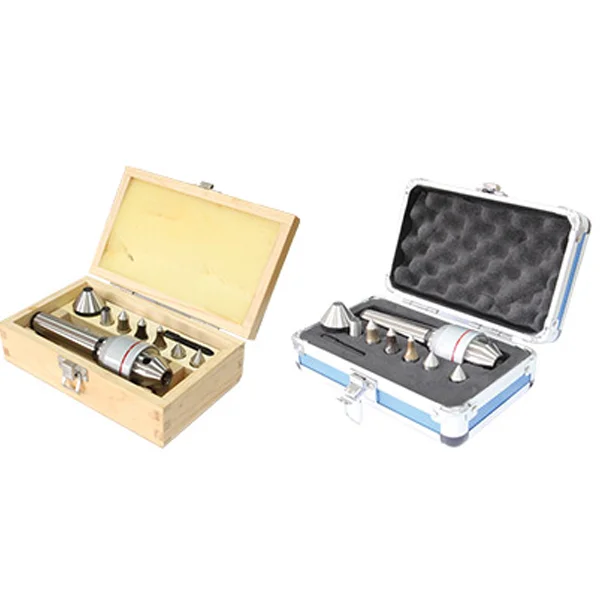

多功能外回转顶尖套装包含本体和多种支撑附件，可根据外圆、内孔和特殊工件支撑需求组合使用。选型时需同时确认尾座莫氏锥号、工件形式和所需附件类型。
与单规格活顶尖相比，套装覆盖更多工件类型；选型须同时确认本体莫氏号与所需附件。
核心特点
尾座定心支撑
用于车床尾座与工件中心孔之间的定心与顶紧。
莫氏锥柄接口
锥柄须与机床尾座莫氏套筒匹配。
按载荷选型
参数表给出工件重量、转速等范围，请结合工况选择。
活/固定结构
顶尖体可随工件旋转，适合旋转车削。
多规格覆盖
提供多种莫氏号与外形尺寸组合。
系列配套
可与其它顶尖系列按工艺组合配置。
适用场景
更适合：
- 多品种、多工序车削支撑
- 需要常备多种刀尖/附件的车间
- 外圆与内孔交替加工
不太适合：
- 单一规格长期大批量（可选标准系列）
- 超重型专用顶尖工况
参数与尺寸资料
下列尺寸与参数用于确认该系列顶尖的莫氏锥号、外形尺寸、顶尖结构、载荷范围和适配范围，可结合机床尾座接口、工件重量、转速、支撑方式和加工要求选择型号。
尺寸结构图
上图为多功能外回转顶尖套装尺寸结构图，用于核对莫氏锥号、外形尺寸和顶尖结构。
| 订单号 | 型号 | D (mm) | D1 (mm) | D2 (mm) | L1 (mm) | L2 (mm) | L (mm) | 最高转速 (rpm) | 精度 (mm) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| C101010 | MT2 | 17.78 | 32 | 25 | 58 | 22 | 127 | 4500 | 0.005 | — |
| C101110 | MT3 | 23.83 | 41 | 30 | 67 | 23 | 153 | 3500 | 0.005 | — |
| C101210 | MT4 | 31.27 | 47 | 32 | 74 | 23 | 182 | 3000 | 0.005 | — |
选型与询价需提供的信息
- 尾座莫氏锥号
- 常用工件类型与中心孔
- 所需附件形式
- 转速与精度
- 是否需备件套装
常见问题
这个系列适合哪些加工场景？
适合工件类型多样、需要多种刀尖与附件组合的车削支撑场景。
选型时需要提供哪些信息？
需要提供机床尾座莫氏锥号、工件重量、转速、顶尖角度、支撑方式和加工要求。
能否与其它车床顶尖或附件配套使用？
可根据机床尾座接口、工件类型和工艺要求与其它活顶尖、死顶尖或伞形顶尖配套选用。
