工具磨与精密调节夹持

JT-W 被动夹头 JT-W Passive Collet Chuck

适配肖布林筒夹的被动式夹头，支持六向精细调节，适合精密工具、刀具加工和五轴工具磨夹持。

提交项目需求获取技术资料

产品概述

JT-W 被动夹头适配肖布林筒夹，具备六向精细调节结构，适用于精密工具、刀具加工和五轴工具磨夹持。

JT-W 通过后置油缸、气缸或拉杆提供夹紧力，夹头本体侧重精密定位与调节。选型时应核对肖布林筒夹规格、主轴鼻端、调节范围、目标跳动和工具磨空间。

核心特点

适配肖布林筒夹

适合与肖布林规格筒夹配套，用于精密刀具、细小轴类和工具磨夹持。

六向精细调节

支持多个方向的精细调节，便于在工具磨和五轴工具磨上校正跳动。

后置驱动夹紧

夹紧力由机床后端油缸、气缸或拉杆提供，夹头本体侧重精密定位与调节。

适合精密刀具加工

面向刀具磨削、微小工件和高精度夹持，关注跳动、调节余量和筒夹状态。

适用场景

工具磨夹持
五轴工具磨刀具加工
肖布林筒夹配套
精密刀具外圆磨削
需要高速微调的夹持
小直径轴类和刀具坯料定位

参数与尺寸资料

本页参数区可整理该系列的适配筒夹、主轴鼻端、安装尺寸、夹持范围、转速和调节结构等信息，便于客户与设备条件核对。

具体数值以对应型号产品样本和出厂技术资料为准。涉及回转精度、转速、调节范围和筒夹适配时，应结合设备状态和工件要求确认。

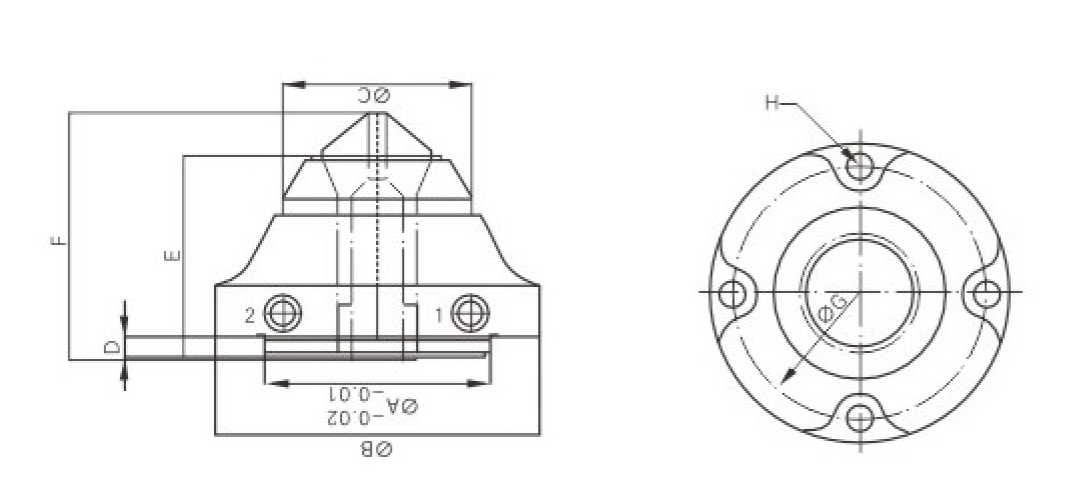

JT-W 被动夹头尺寸结构图 — JT-W 被动夹头安装尺寸、接口尺寸或结构示意。

JT-W 被动夹头—主要规格与尺寸参数
产品型号	ΦA	ΦB	ΦC	D	E	F	G	H	适配筒夹
JT-W20	70	100	45	7	77	93	85	4-M8	W20
JT-W25	70	100	50	7	76	98	85	4-M8	W25
JT-W32	80	110	60	7	77	104	95	4-M8	W31.75

具体数值以对应型号产品样本和出厂技术资料为准。

选型与询价需提供的信息

工件外径或内孔尺寸
工件长度
工件材质
加工设备类型
主轴鼻端或安装尺寸
驱动条件
目标转速
重复定位要求
是否使用切削液加工
工件图纸或样件照片

常见问题

JT-W 适合哪些工具磨场景？

适合工具磨、五轴工具磨和精密刀具加工中的筒夹夹持。对跳动、调节余量和筒夹状态要求较高的工件尤其适合。

六向精细调节有什么作用？

六向调节可帮助操作者在多个方向上校正夹持中心。用于刀具磨削时，有助于把跳动控制到工艺要求范围内。

适配哪些肖布林筒夹？

JT-W 需按具体规格与肖布林筒夹匹配。询价时应提供现用筒夹规格、夹持直径和设备连接尺寸。

后置驱动需要确认什么？

需要确认机床后端油缸、气缸或拉杆的行程、拉力和连接方式。驱动条件不匹配会影响夹紧力和松开动作。

维护时要注意什么？

应保持筒夹锥面、夹头定位面和调节机构清洁。若出现跳动变大或调节不稳定，应检查筒夹磨损和连接件间隙。
