Platos indexables de gran tamaño, serie LC
Platos indexables de gran tamaño, serie LC
Sujeción con indexaje automático para piezas grandes, de gran diámetro e irregulares, con configuración modular.
Descripción de la serie
Sujeción con indexaje automático para piezas grandes, de gran diámetro e irregulares, con configuración modular.
Características principales
- Diseño modular de gran tamaño
- Adaptación hasta 2 m
- Indexaje automático 8 × 45° / 6 × 60°
- Cambio de utillaje de aproximadamente 2 minutos
- Diseño de garras base con cabeza esférica
- Contacto autoajustable para piezas irregulares
- Confirme el modelo final con el plano del proyecto
Aplicaciones habituales
Adecuado para carcasas grandes, cuerpos de bomba y piezas irregulares. Las garras base de cabeza esférica se adaptan a la forma de la pieza; el utillaje y las holguras finales requieren revisión del proyecto.
Dimensiones y especificaciones técnicas
LC-570A/C, LC-680A/C, LC-800A/C, LC-1000A/C, LC-1200A/C

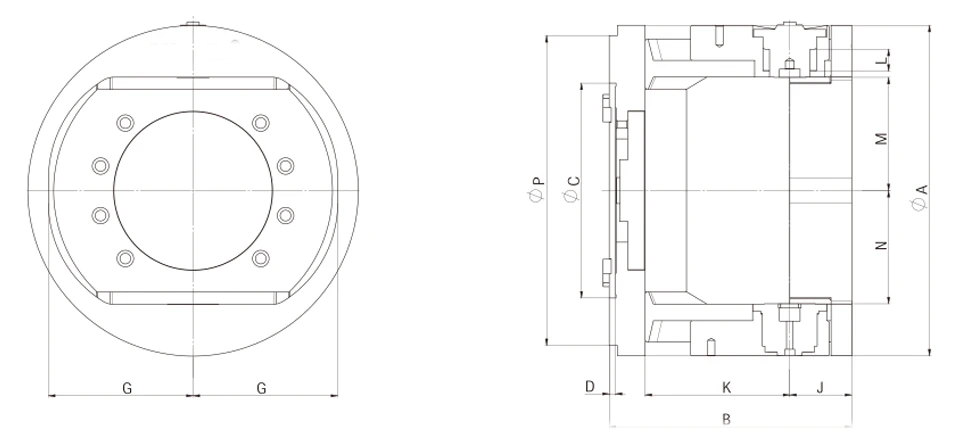

Dimensiones generales
| Modelo | A (mm) | B (mm) | C (mm) | D (mm) | G (mm) | J (mm) | K (mm) | M (mm) | N (mm) | P (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| LC-570A/C | 570 | 449 | 380 | 12 | 250 | 125 | 260 | 184 | 184.5 | 510 |
| LC-680A/C | 680 | 499 | 380 | 12 | 300 | 125 | 310 | 239 | 239.5 | 600 |
| LC-800A/C | 800 | 587 | 520 | 15 | 350 | 150 | 350 | 274 | 267 | 750 |
| LC-1000A/C | 1000 | 748 | 720 | 15 | 420 | 201 | 450 | 339 | 344 | 900 |
| LC-1200A/C | 1200 | 948 | 720 | 15 | 530 | 201 | 650 | 439 | 444 | 900 |
Especificaciones técnicas
| Modelo | Tamaño máximo de pieza (mm) | Fuerza máxima de sujeción (kN) | Carrera L (mm) | Velocidad máxima (rpm) | Nariz del husillo | Diámetro del agujero (mm) | Peso neto (kg) |
|---|---|---|---|---|---|---|---|
| LC-570A/C | 500 | 39.3 | 40 | 1200 | A2-15 | 60 | 306 |
| LC-680A/C | 600 | 39.3 | 40 | 1000 | A2-15 | 60 | 412.6 |
| LC-800A/C | 700 | 66.3 | 53 | 800 | A2-20 | 60 | 733.6 |
| LC-1000A/C | 860 | 80 | 65 | 500 | A2-28 | 60 | 1298 |
| LC-1200A/C | 1060 | 80 | 65 | 500 | A2-28 | 60 | 1558 |
Confirme los datos finales de instalación con el plano y la ficha técnica del modelo seleccionado antes del montaje.
Criterios de selección de la serie
Además del tamaño de la pieza, compruebe 2G > Q, la fuerza de sujeción, la carrera del pistón, el recorrido de entrada y salida, las interferencias, las interfaces A2-15 / A2-20 / A2-28 y el tiempo de ciclo previsto.
La abertura de referencia 2G debe superar la envolvente de giro Q. Compruebe también la holgura respecto a herramienta, utillaje y máquina.
Herramienta de selección KORRETTO
Herramienta de selección de platos indexables
Introduzca las dimensiones n y m de la pieza y su envolvente máxima de giro Q. El filtro de modelos estándar utiliza 2G > Q, N - n ≥ 30 mm y M - m ≥ 30 mm. Q representa la envolvente máxima durante el giro, no la longitud de un lado.
Selección de platos indexables KORRETTO
Pasos de selección
Introduzca las tres dimensiones para realizar una selección geométrica inicial. Confirme el modelo final con el plano, el utillaje y las condiciones de mecanizado.
Resultados de selección
Introduzca las tres dimensiones para realizar una selección geométrica inicial. Confirme el modelo final con el plano, el utillaje y las condiciones de mecanizado.
Preguntas frecuentes sobre platos indexables
¿Para qué sirven los platos indexables de gran tamaño LC?
Adecuado para carcasas grandes, cuerpos de bomba y piezas irregulares. Las garras base de cabeza esférica se adaptan a la forma de la pieza; el utillaje y las holguras finales requieren revisión del proyecto.
¿Cómo se selecciona el modelo de la serie LC?
Además del tamaño de la pieza, compruebe 2G > Q, la fuerza de sujeción, la carrera del pistón, el recorrido de entrada y salida, las interferencias, las interfaces A2-15 / A2-20 / A2-28 y el tiempo de ciclo previsto.
¿Necesita comprobar el modelo y la interfaz de la máquina?
Envíe el plano de la pieza, la interfaz del husillo, la posición de sujeción, el ángulo de indexaje y los requisitos de automatización.
