Plato indexable hidráulico estándar para mecanizado automático en varias posiciones.
Platos indexables estándar, serie AC
La serie AC KORRETTO combina sujeción hidráulica e indexaje angular automático para mecanizar varias orientaciones con una sola preparación. Las configuraciones estándar 8×45° y 6×60° permiten secuencias programadas en cuerpos de válvula, racores, crucetas, horquillas y otros componentes con geometría angular. La estructura sellada, la interfaz de utillaje de inserción, el pasador de extensión flotante opcional y la detección configurable facilitan su integración en torneado CNC y células automatizadas.
Descripción del producto
AC es la gama estándar KORRETTO de platos hidráulicos para indexaje automático. Integra sujeción e indexaje en el husillo, manteniendo una misma referencia mientras se mecanizan sucesivamente las distintas orientaciones de la pieza.
Dispone de configuraciones estándar 8×45° y 6×60°. La estructura sellada ayuda a aislar el mecanismo de virutas, refrigerante y polvo. La interfaz de inserción permite cambios rápidos de utillaje; el pasador de extensión flotante y la detección de posición opcionales se seleccionan según la pieza y la máquina.
Características principales
Sujeción hidráulica con indexaje automático
Combina sujeción hidráulica y posicionamiento angular programado en un sistema montado en el husillo.
Indexaje automático 8×45° / 6×60°
Configuraciones estándar de pasos angulares iguales para mecanizado en varias posiciones.
Estructura completamente sellada
Ayuda a aislar el mecanismo interno de indexaje frente a virutas, refrigerante y polvo.
Precisión de indexaje 1′
La especificación de la serie AC establece una precisión de indexaje de 1 minuto de arco.
Repetibilidad de posicionamiento <0,01 mm
Evalúe la precisión final de mecanizado con los datos del modelo y las condiciones de instalación.
Montaje de utillaje por inserción
Permite sustituir el utillaje y adaptar el posicionamiento a la pieza.
Cambio de utillaje de aproximadamente 1 minuto
El tiempo real depende de la complejidad del utillaje, el posicionamiento y la operación en la instalación.
Pasador de extensión flotante opcional
Ayuda a posicionar piezas donde resulta difícil utilizar una superficie fija convencional.
Utillajes e insertos a medida
El concepto de utillaje puede diseñarse según la pieza, la holgura de herramienta y la interfaz de la máquina.
Detección opcional de posición y supervisión de alarmas
Permite verificar la posición indexada antes de continuar el ciclo de mecanizado.
Aplicaciones habituales
La serie AC puede evaluarse para torneado CNC y células automatizadas donde una sola preparación debe cubrir varias orientaciones de mecanizado.
Piezas habituales: cuerpos de válvula, racores hidráulicos y de tubería, crucetas, horquillas, cuerpos de bomba y componentes con ejes que se cruzan, varias conexiones o caras angulares.
Plato indexable AC en funcionamiento
El vídeo muestra un plato indexable mecanizando varias posiciones con una sola preparación. El diseño del utillaje, la secuencia de indexaje y la integración dependen de la pieza y la aplicación.
Dimensiones y especificaciones técnicas

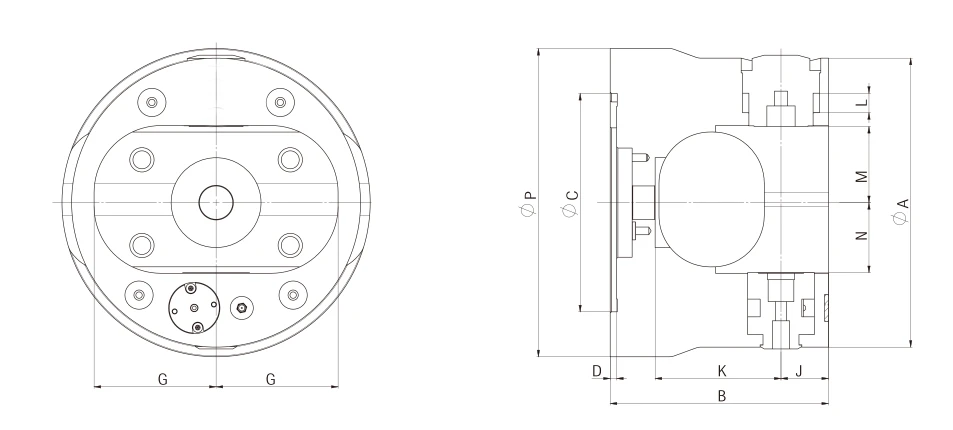

Dimensiones generales
| Modelo | A | B | C | D | G | J | K | M | N | P |
|---|---|---|---|---|---|---|---|---|---|---|
| AC-168A/C | 168 | 142 | 140 | 3.5 | 68 | 35 | 70 | 38 | 37.5 | 190 |
| AC-203A/C | 203 | 158 | 140 | 5 | 82 | 36 | 82 | 48.3 | 43.5 | 216 |
| AC-225A/C | 225 | 170 | 170 | 5 | 95 | 37 | 95 | 59.3 | 54.5 | 240 |
| AC-256A/C | 256 | 187 | 220 | 5 | 105 | 42 | 105 | 61.5 | 60 | 276 |
| AC-305A/C | 305 | 212 | 220 | 5 | 130 | 45 | 130 | 86 | 84.5 | 330 |
| AC-400A/C | 400 | 278 | 300 | 8 | 175 | 58 | 175 | 118.5 | 114.5 | 427 |
| AC-500A/C | 500 | 332 | 380 | 8 | 215 | 58 | 225 | 160.8 | 156.5 | 500 |
Especificaciones técnicas
| Modelo | Tamaño máximo de pieza (mm) | Fuerza máxima de sujeción (kN) | Carrera L (mm) | Velocidad máxima (rpm) | Nariz del husillo | Diámetro del agujero pasante (mm) | Peso neto (kg) |
|---|---|---|---|---|---|---|---|
| AC-168A/C | 136 | 10.6 | 9 | 3500 | A2-5 | 45 | 15 |
| AC-203A/C | 164 | 11.3 | 15.2 | 3000 | A2-5 | 45 | 24 |
| AC-225A/C | 190 | 11.3 | 15.2 | 2800 | A2-6 | 45 | 30 |
| AC-256A/C | 210 | 14.5 | 19.1 | 2500 | A2-8 | 45 | 42 |
| AC-305A/C | 260 | 14.5 | 19.1 | 2200 | A2-8 | 45 | 61 |
| AC-400A/C | 350 | 31.4 | 27 | 1800 | A2-11 | 45 | 120 |
| AC-500A/C | 430 | 20.1 | 35 | 1200 | A2-11 | 45 | 173.5 |
Confirme la selección y los datos finales de montaje con la documentación técnica aprobada para el proyecto.
Criterios de selección
Parta del plano, la envolvente de giro, la sujeción requerida, la carrera, la nariz del husillo y el espacio de utillaje. Confirme que pieza y herramientas permanecen libres de interferencias durante toda la trayectoria antes de elegir el modelo final.
La abertura 2G debe superar la envolvente máxima Q. Revise también las holguras entre N y n y entre M y m, junto con las interferencias de herramienta y el cerramiento de la máquina.
Herramienta de selección KORRETTO
Herramienta de selección de platos indexables
Introduzca las dimensiones n y m de la pieza y su envolvente máxima de giro Q. El filtro de modelos estándar utiliza 2G > Q, N - n ≥ 30 mm y M - m ≥ 30 mm. Q representa la envolvente máxima durante el giro, no la longitud de un lado.
Selección de platos indexables KORRETTO
Pasos de selección
Introduzca las tres dimensiones para realizar una selección geométrica inicial. Confirme el modelo final con el plano, el utillaje y las condiciones de mecanizado.
Resultados de selección
Introduzca las tres dimensiones para realizar una selección geométrica inicial. Confirme el modelo final con el plano, el utillaje y las condiciones de mecanizado.
Preguntas frecuentes sobre la serie AC
¿Para qué sirve el plato indexable de la serie AC?
AC es la gama estándar KORRETTO para piezas que requieren varias posiciones angulares de mecanizado con una sola preparación. Combina sujeción hidráulica e indexaje automático y se utiliza en cuerpos de válvula, racores, crucetas, horquillas y componentes con geometrías en distintas orientaciones.
¿Qué configuraciones de indexaje ofrece la serie AC?
Las configuraciones estándar permiten indexaje automático 8×45° y 6×60°. El plato posiciona mecánicamente la pieza en cada ángulo programado para mecanizar distintas características sin desmontarla ni volver a sujetarla.
¿Qué información debo proporcionar para seleccionar el modelo?
Envíe el plano o modelo 3D, el material, la envolvente de la pieza, la posición de sujeción, las zonas de mecanizado, los ángulos requeridos, la máquina, la nariz del husillo, la hidráulica disponible, los requisitos de utillaje y el tiempo de ciclo. Compruebe también la holgura de herramienta y toda la trayectoria de indexaje.
¿Qué precisión ofrece la serie AC?
La especificación AC indica precisión de indexaje de 1′ y repetibilidad inferior a 0,01 mm. La precisión de mecanizado depende además del utillaje, el estado de la pieza, el husillo, el proceso de corte y la instalación.
¿Cuánto tarda el cambio de utillaje?
La interfaz de inserción está diseñada para cambios rápidos. La documentación estándar AC indica aproximadamente 1 minuto en condiciones de preparación adecuadas. El tiempo real depende del utillaje y de la configuración de la pieza.
¿La serie AC está completamente sellada?
Sí. Su estructura sellada ayuda a aislar el mecanismo interno de indexaje frente a virutas, refrigerante y polvo.
¿Puede utilizarse la serie AC con carga automatizada?
Sí, según el utillaje y la máquina. La integración robotizada requiere espacio de carga, posicionamiento de la pieza, confirmaciones de sujeción e indexaje y señales CNC / PLC / E/S adecuadas. Si se prioriza el acceso frontal, evalúe también la serie FAC.
¿Se puede añadir detección de posición y supervisión de alarmas?
Sí. Pueden configurarse detección de posición de indexaje y alarma de atasco para verificar que la varilla alcanza la posición requerida antes de continuar el mecanizado.
¿Para qué sirve el pasador de extensión flotante opcional?
Ayuda a posicionar piezas donde resulta difícil utilizar una superficie fija convencional. La disposición final debe diseñarse según la geometría de la pieza y el espacio de mecanizado.
¿Necesita comprobar un modelo AC y su interfaz de máquina?
Envíe el plano de la pieza, la interfaz del husillo, la posición de sujeción, los ángulos de indexaje y los requisitos de automatización.
