Platos indexables compactos, serie SC
Platos indexables compactos, serie SC
Solución compacta de indexaje para husillos pequeños, tornos CNC de menor tamaño y espacios de instalación limitados.
Descripción de la serie
Solución compacta de indexaje para husillos pequeños, tornos CNC de menor tamaño y espacios de instalación limitados.
Características principales
- Nariz de husillo A2-4
- Hasta 4000 rpm
- Indexaje automático 8 × 45° / 6 × 60°
- Estructura completamente sellada
- Precisión de indexaje de 1 minuto de arco y repetibilidad inferior a 0,01 mm
- Cambio de utillaje de aproximadamente 1 minuto
- Opciones de utillaje y conexión a medida
Aplicaciones habituales
Adecuado para cuerpos de válvula pequeños, racores y piezas con varias orientaciones de mecanizado. Confirme la envolvente, la interfaz A2-4, la posición de sujeción y la holgura de herramienta.
Dimensiones y especificaciones técnicas
SC-G145A/C

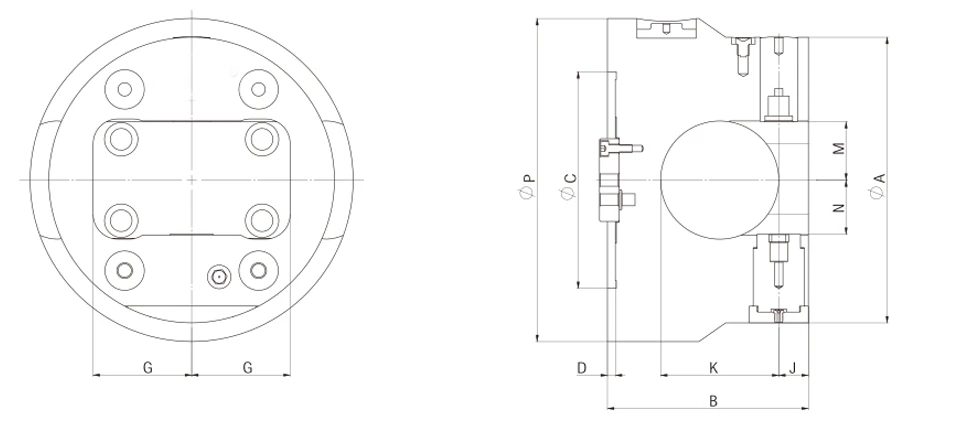

Dimensiones generales
| Modelo | A (mm) | B (mm) | C (mm) | D (mm) | G (mm) | J (mm) | K (mm) | M (mm) | N (mm) | P (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| SC-G145A/C | 145 | 102 | 110 | 4 | 50 | 15 | 60 | 29.6 | 27.5 | 164 |
Especificaciones técnicas
| Modelo | Tamaño máximo de pieza (mm) | Fuerza máxima de sujeción (kN) | Carrera L (mm) | Velocidad máxima (rpm) | Nariz del husillo | Diámetro del agujero (mm) | Peso neto (kg) |
|---|---|---|---|---|---|---|---|
| SC-G145A/C | 100 | 3.3 | 9 | 4000 | A2-4 | 35 | 9.3 |
Confirme los datos finales de instalación con el plano y la ficha técnica del modelo seleccionado antes del montaje.
Criterios de selección de la serie
Compruebe 2G > Q, la envolvente de giro, la fuerza de sujeción, la carrera de 9 mm, la nariz A2-4 y la interfaz de automatización.
La abertura de referencia 2G debe superar la envolvente de giro Q. Compruebe también la holgura respecto a herramienta, utillaje y máquina.
Herramienta de selección KORRETTO
Herramienta de selección de platos indexables
Introduzca las dimensiones n y m de la pieza y su envolvente máxima de giro Q. El filtro de modelos estándar utiliza 2G > Q, N - n ≥ 30 mm y M - m ≥ 30 mm. Q representa la envolvente máxima durante el giro, no la longitud de un lado.
Selección de platos indexables KORRETTO
Pasos de selección
Introduzca las tres dimensiones para realizar una selección geométrica inicial. Confirme el modelo final con el plano, el utillaje y las condiciones de mecanizado.
Resultados de selección
Introduzca las tres dimensiones para realizar una selección geométrica inicial. Confirme el modelo final con el plano, el utillaje y las condiciones de mecanizado.
Preguntas frecuentes sobre platos indexables
¿Para qué sirven los platos indexables compactos SC?
Adecuado para cuerpos de válvula pequeños, racores y piezas con varias orientaciones de mecanizado. Confirme la envolvente, la interfaz A2-4, la posición de sujeción y la holgura de herramienta.
¿Cómo se selecciona el modelo de la serie SC?
Compruebe 2G > Q, la envolvente de giro, la fuerza de sujeción, la carrera de 9 mm, la nariz A2-4 y la interfaz de automatización.
¿Necesita comprobar el modelo y la interfaz de la máquina?
Envíe el plano de la pieza, la interfaz del husillo, la posición de sujeción, el ángulo de indexaje y los requisitos de automatización.
