产品概述

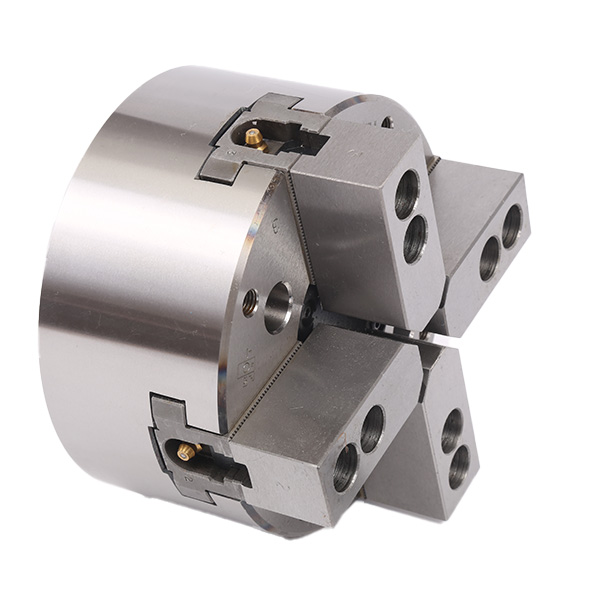

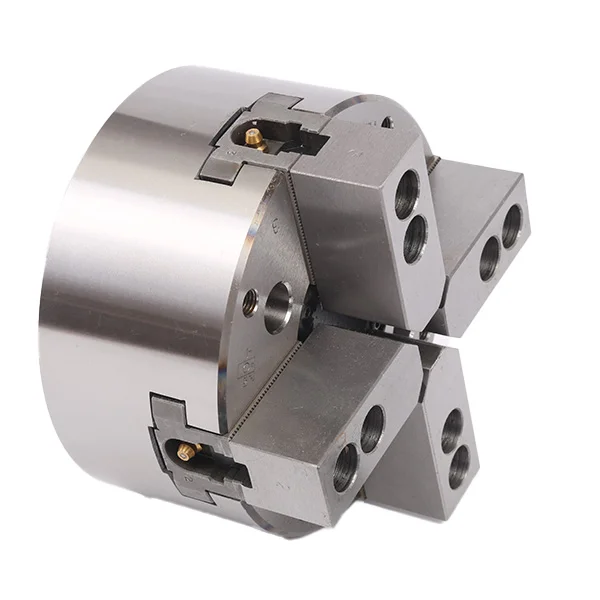

四爪中空液压卡盘通过四个夹爪同步夹紧，适合方形件、四方料、部分圆形工件和需要四点支撑的加工场景。与三爪液压卡盘相比，四爪结构能提供更多夹持接触点，更适合部分方形或四方类工件。
中空结构便于棒料、管料或长料通过主轴。选型时应结合工件形状、夹持范围、主轴通孔、拉杆、回转油缸、允许转速和加工负载确认。
四爪同步夹紧与四爪独立调整有什么区别？
- 四个夹爪同步动作： 本系列采用液压驱动的四爪同步运动，不是四爪单动卡盘，也不是两组夹爪分别补偿的卡盘。
- 四处接触都要核对： 方形或圆形工件需要匹配的夹爪形状和可靠接触。长方形或不规则毛坯不能默认由四个相同夹爪均匀夹紧。
- 按夹持面选择方案： 夹持宽度不等、接触面不连续或需要偏心定位时，应评估成形爪、二爪方案或专用夹具，不能仅凭夹爪数量判断。
核心特点
四爪同步液压夹紧
四个夹爪同步动作，适合方形件、四方料和需要四点接触的工件夹持。
中空结构，便于通过长料
通孔结构适合棒料、管料或长料通过主轴，适合连续送料和自动化加工。
适合批量装夹
液压夹紧动作稳定，适合批量加工、自动上下料和重复装夹。
需配套油缸和拉杆
需要与回转油缸、拉杆、液压站和机床条件一起核对，避免夹紧行程或通孔尺寸不匹配。
适用场景
- 方形件和四方料液压夹持；
- 部分圆形件和回转类工件四点夹持；
- 棒料或管料通过主轴的加工；
- 数控车床自动夹紧和松开；
- 自动上下料和批量车削；
- 旧四爪中空液压卡盘替换。
参数与尺寸资料
以下资料用于核对四爪中空液压卡盘的卡盘外径、通孔尺寸、夹持范围、安装尺寸、允许转速和净重。具体规格以产品样本和出厂技术资料为准。

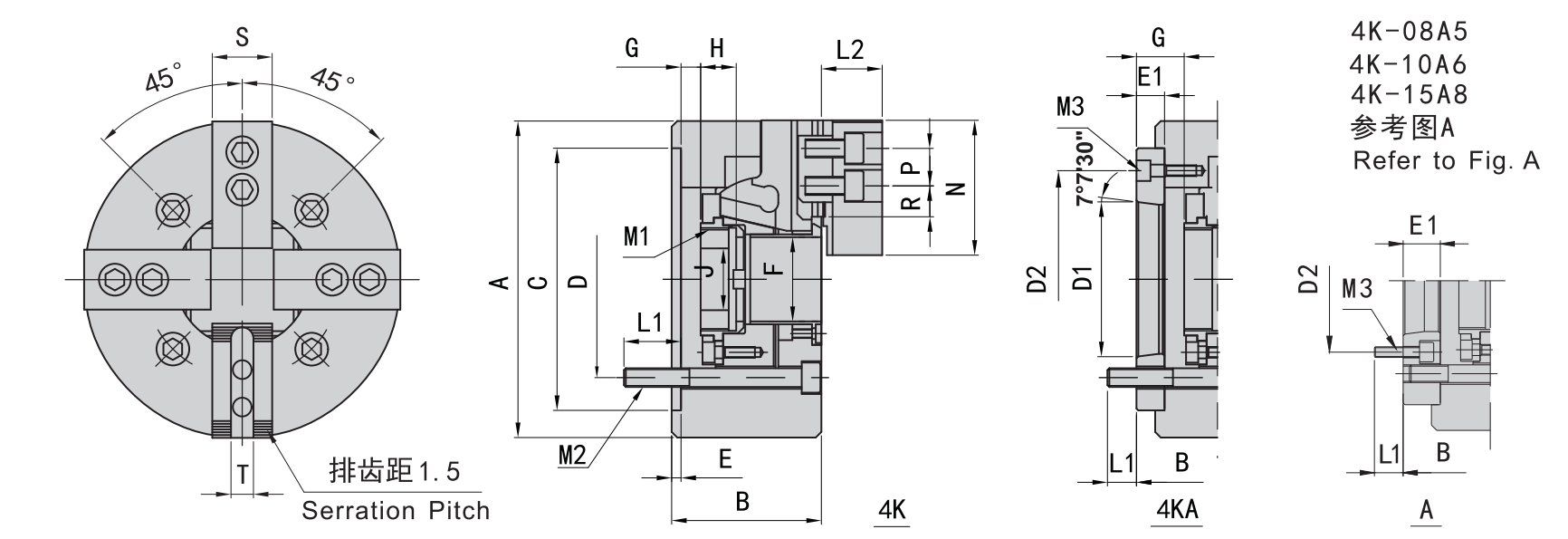

四爪中空液压卡盘外形尺寸、通孔尺寸和安装尺寸示意。
| 型号 | 主轴接口 | A | B | C (H6) | D | D1 | D2 | E | E1 | F | G max | G min | H | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4K-06 | A5 | 169 | 81 / 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 11 / 26 | -1 / 14 | 19 | 20 |
| 4K-08 | A5 | 210 | 91 / 109 | 170 | 133.4 | 82.56 | 104.8 | 5 | 23 | 52 | 14.5 / 37.5 | -1.5 / 21.5 | 20.5 | 30 |
| 4K-08 | A6 | 210 | 91 / 103 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 52 | 14.5 / 31.5 | -1.5 / 15.5 | 20.5 | 30 |
| 4K-10 | A6 | 254 | 100 / 120 | 220 | 171.4 | 106.38 | 133.4 | 5 | 25 | 75 | 8.5 / 33.5 | -10.5 / 14.5 | 25 | 45 |
| 4K-10 | A8 | 254 | 100 / 113 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 75 | 8.5 / 26.5 | -10.5 / 7.5 | 25 | 45 |
| 4K-12 | A8 | 304 | 110 / 122 | 220 | 171.4 | 139.72 | 190 | 6 | 18 | 91 | 8 / 26 | -15 / 3 | 28 | 50 |
| 4K-15 | A8 | 381 | 133 / 160 | 300 | 235 | 139.72 | 171.4 | 6 | 33 | 120 | 11 / 44 | -12 / 21 | 39 | 60 |
| 4K-15 | A11 | 381 | 133 / 149 | 300 | 235 | 196.87 | 260 | 6 | 22 | 120 | 11 / 33 | -12 / 10 | 39 | 60 |
| 4K-18 | A11 | 450 | 133 / 149 | 300 | 235 | 196.87 | 260 | 6 | 22 | 120 | 11 / 33 | -12 / 10 | 39 | 60 |
| 型号 | 主轴接口 | L1 | L2 | M1 | M2 | M3 | N | P | R max | R min | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4K-06 | A5 | 16 / 16 | 37 | M55*2 | 4-M10 | 4-M6 | 73 | 20 | 22.8 | 9.3 | 31 | 12 |
| 4K-08 | A5 | 20 / 17 | 38 | M60*2 | 4-M12 | 6-M10 | 95 | 25 | 29.8 | 14.8 | 35 | 14 |
| 4K-08 | A6 | 20 / 18 | 38 | M60*2 | 4-M12 | 4-M6 | 95 | 25 | 29.8 | 14.8 | 35 | 14 |
| 4K-10 | A6 | 22 / 18 | 43 | M85*2 | 4-M16 | 6-M12 | 110 | 30 | 33.8 | 14.3 | 40 | 16 |
| 4K-10 | A8 | 22 / 24 | 43 | M85*2 | 4-M16 | 4-M8 | 110 | 30 | 33.8 | 14.3 | 40 | 16 |
| 4K-12 | A8 | 23 / 25 | 51 | M100*2 | 4-M16 | 4-M8 | 130 | 30 | 45.8 | 15.8 | 50 | 21 |
| 4K-15 | A8 | 30 / 24 | 63 | M130*2 | 4-M20 | 6-M16 | 165 | 43 | 47.3 | 18.2 | 62 | 25.5 或 22 |
| 4K-15 | A11 | 30 / 28 | 63 | M130*2 | 4-M20 | 4-M10 | 165 | 43 | 47.3 | 18.2 | 62 | 25.5 或 22 |
| 4K-18 | A11 | 30 / 28 | 63 | M130*2 | 4-M20 | 4-M10 | 165 | 43 | 79.2 | 18.2 | 62 | 25.5 或 22 |
成对尺寸及重量按 4K / 4KA 排列；A 型主轴接口对应 4KA 型。爪行程按直径计。T 为 25.5 或 22 mm 时表示可选的卡爪定位宽度，订购时请确认所需规格。
| 型号 | 主轴接口 | 楔心行程 (mm) | 爪行程（直径）(mm) | 许用拉力 kN (kgf) | 最大夹紧力 kN (kgf) | 最高转速 (r/min) | 夹持范围 (mm) | 转动惯量 (kg·m²) | 重量 (kg) | 配套油缸 | 最大使用压力 MPa (kgf/cm²) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4K-06 | A5 | 12 | 5.5 | 21.5 (2200) | 56.8 (5800) | 5000 | 15-168 | 0.07 | 12.5 / 14.3 | KY-646T | 2.5 (25) |
| 4K-08 | A5 | 16 | 7.4 | 34.3 (3500) | 85.8 (8750) | 4200 | 13-210 | 0.19 | 23.5 / 25.4 | KY-852T | 2.8 (28) |
| 4K-08 | A6 | 16 | 7.4 | 34.3 (3500) | 85.8 (8750) | 4200 | 13-210 | 0.19 | 23.5 / 24 | KY-852T | 2.8 (28) |
| 4K-10 | A6 | 19 | 8.8 | 42.6 (4380) | 110.7 (11300) | 3400 | 31-254 | 0.34 | 36 / 41 | KY-1075T | 2.6 (26) |
| 4K-10 | A8 | 19 | 8.8 | 42.6 (4380) | 110.7 (11300) | 3400 | 31-254 | 0.34 | 36 / 39 | KY-1075T | 2.6 (26) |
| 4K-12 | A8 | 23 | 10.6 | 54.9 (5600) | 143.6 (14650) | 2700 | 34-304 | 0.79 | 62 / 65 | KY-1291T | 2.6 (26) |
| 4K-15 | A8 | 23 | 10.6 | 71 (7250) | 179.8 (18350) | 2000 | 50-381 | 2.50 | 124 / 138 | KY-1512T | 2.4 (24) |
| 4K-15 | A11 | 23 | 10.6 | 71 (7250) | 179.8 (18350) | 2000 | 50-381 | 2.42 | 124 / 130 | KY-1512T | 2.4 (24) |
| 4K-18 | A11 | 23 | 10.6 | 71 (7250) | 179.8 (18350) | 1700 | 50-450 | 4.85 | 170 / 184 | KY-1512T | 2.4 (24) |
表中尺寸用于初步核对卡盘外径、通孔尺寸、夹持范围、安装尺寸和允许转速。实际选型时，还需结合工件形状、主轴鼻端、拉杆、回转油缸和加工负载确认。
订购四爪中空液压卡盘时，请提供机床型号、主轴鼻端、主轴通孔、拉杆规格、回转油缸型号、工件形状和夹持范围。
选型与询价需提供的信息
- 机床型号和主轴鼻端；
- 主轴通孔尺寸；
- 拉杆规格和行程；
- 回转油缸型号；
- 计划使用的卡盘外径；
- 工件形状和尺寸范围；
- 夹持长度和加工方式；
- 液压压力和目标转速；
- 现用卡盘照片和安装尺寸。
询价前准备哪些资料？
四面接触条件
提供工件图纸、材质和毛坯公差，标明四个夹持面的尺寸及需要加工的位置。
同步夹持要求
说明是否要求四爪同步夹持，并提供定位基准和拟用爪形；长方形或不规则工件请附实际外形尺寸。
配套与工况
提供主轴接口、油缸及拉杆资料、工件重量、目标转速和装卸方式，便于评估接触与避让条件。
常见问题
四爪中空液压卡盘适合哪些工件？
适合方形件、四方料、部分圆形件和需要四点夹持的工件，也适合需要液压夹紧的批量加工。
四爪液压卡盘和三爪液压卡盘怎么选？
三爪液压卡盘更适合常规圆形工件；四爪液压卡盘更适合方形件、四方料和需要四点接触的工件。
中空结构适合哪些加工方式？
适合棒料、管料或长料从主轴通过的加工方式，常用于连续送料和自动上下料场景。
四爪中空液压卡盘需要配回转油缸吗？
通常需要与回转油缸、拉杆和液压站配套使用。卡盘、油缸、拉杆和主轴通孔需要一起核对。
四爪中空液压卡盘能夹圆形工件吗？
可以夹部分圆形工件，但如果主要加工圆棒和圆管，三爪中空液压卡盘通常更常用。
选型时为什么要确认拉杆？
拉杆连接卡盘和回转油缸，直接影响夹紧行程和动作稳定性。拉杆规格不匹配会影响夹紧和松开。
可以用于自动化生产吗？
可以。液压夹紧动作适合自动上下料、批量加工和重复装夹。
询价需要提供哪些资料？
请提供机床型号、主轴鼻端、主轴通孔、拉杆规格、回转油缸型号、工件形状、夹持范围和加工方式。
