产品概述
二爪中空液压卡盘通过两个相对夹爪同步夹紧，适合两侧对称工件、方形件、异形件和需要专用夹持面的零件。与三爪液压卡盘相比，二爪结构更便于制作专用夹爪，也更适合部分非圆形工件的夹持。
中空结构适合棒料、管料或长料通过主轴的车削方式。选型时需要结合工件外形、夹持面宽度、夹持长度、主轴通孔、拉杆、回转油缸和加工负载确认。
二爪液压卡盘如何夹持异形件？
- 两个夹爪同步运动： 回转油缸带动拉管，卡盘内部机构驱动两个相对夹爪同步移动；工件如何定位，取决于夹爪的实际形状和接触位置。
- 先确定定位面： 成形软爪应与工件夹持面匹配，并配置合适的轴向定位。只有两个相对夹紧方向，并不能自动完成所有异形件的定位。
- 核对上下料和刀具空间： 同时检查松开位置、工件放入路径、刀具避让和装夹后的旋转空间，再确定卡盘规格。
核心特点
二爪同步液压夹紧
两个夹爪同步动作，适合两侧对称工件和需要专用夹爪的工件夹持。
中空结构，便于通过长料
通孔结构适合棒料、管料或长料通过主轴，便于连续加工和自动化配套。
适合软爪和定制夹爪
二爪结构便于配软爪、成形爪或定制夹爪，用于特殊外形和易夹伤工件。
需与油缸和拉杆匹配
卡盘、回转油缸、拉杆、液压站和机床条件需要整体核对。
适用场景
- 两侧对称工件液压夹持；
- 方形件、矩形件和异形件加工；
- 需要软爪、成形爪或定制夹爪的工件；
- 棒料或管料通过主轴的加工；
- 自动上下料和批量车削；
- 旧二爪中空液压卡盘替换。
参数与尺寸资料
以下资料用于核对二爪中空液压卡盘的卡盘外径、通孔尺寸、夹持范围、安装尺寸、允许转速和净重。具体规格以产品样本和出厂技术资料为准。

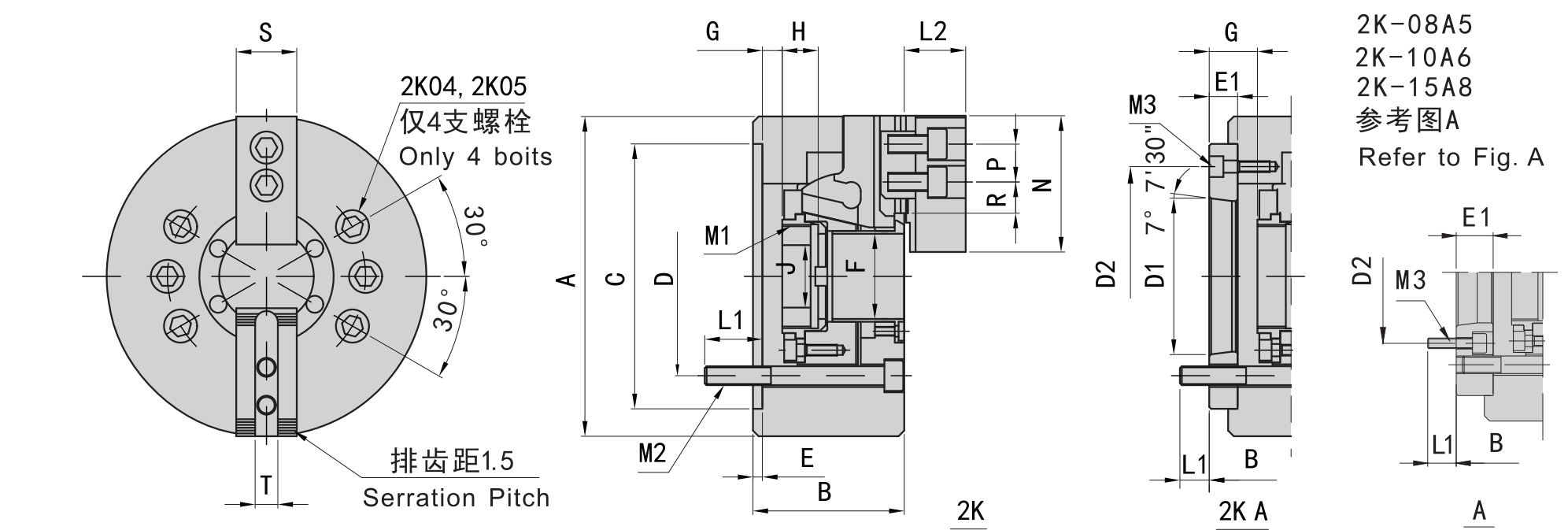

二爪中空液压卡盘外形尺寸、通孔尺寸和安装尺寸示意。
| 型号 | 主轴接口 | A | B | C (H6) | D | D1 | D2 | E | E1 | F | G max | G min | H | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2K-04 | — | 110 | 59 | 85 | 70.6 | — | — | 4 | — | 26 | 3.5 | -6.5 | 17.5 | 12 |
| 2K-05 | A4 | 135 | 60 / 71 | 110 | 82.6 | 63.51 | 96 | 4 | 15 | 33 | 1 / 16 | -9 / 6 | 20 | 12 |
| 2K-06 | A5 | 169 | 81 / 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 11 / 26 | -1 / 14 | 19 | 20 |
| 2K-08 | A5 | 210 | 91 / 109 | 170 | 133.4 | 82.56 | 104.8 | 5 | 23 | 52 | 14.5 / 37.5 | -1.5 / 21.5 | 20.5 | 30 |
| 2K-08 | A6 | 210 | 91 / 103 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 52 | 14.5 / 31.5 | -1.5 / 15.5 | 20.5 | 30 |
| 2K-10 | A6 | 254 | 100 / 120 | 220 | 171.4 | 106.38 | 133.4 | 5 | 25 | 75 | 8.5 / 33.5 | -10.5 / 14.5 | 25 | 45 |
| 2K-10 | A8 | 254 | 100 / 113 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 75 | 8.5 / 26.5 | -10.5 / 7.5 | 25 | 45 |
| 2K-12 | A8 | 304 | 110 / 122 | 220 | 171.4 | 139.72 | 190 | 6 | 18 | 91 | 8 / 26 | -15 / 3 | 28 | 50 |
| 2K-15 | A8 | 381 | 133 / 160 | 300 | 235 | 139.72 | 171.4 | 6 | 33 | 120 | 11 / 44 | -12 / 21 | 39 | 60 |
| 2K-15 | A11 | 381 | 133 / 149 | 300 | 235 | 196.87 | 260 | 6 | 22 | 120 | 11 / 33 | -12 / 10 | 39 | 60 |
| 型号 | 主轴接口 | L1 | L2 | M1 | M2 | M3 | N | P | R max | R min | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2K-04 | — | 16 | 24 | M32*1.5 | 4-M10 | — | 52 | 14 | 11.3 | 6.8 | 25 | 10 |
| 2K-05 | A4 | 15 / 15 | 31 | M40*1.5 | 4-M10 | 4-M6 | 62 | 14 | 19.8 | 7.8 | 25 | 10 |
| 2K-06 | A5 | 16 / 16 | 37 | M55*2 | 6-M10 | 4-M6 | 73 | 20 | 22.8 | 9.3 | 31 | 12 |
| 2K-08 | A5 | 20 / 17 | 38 | M60*2 | 6-M12 | 6-M10 | 95 | 25 | 29.8 | 14.8 | 35 | 14 |
| 2K-08 | A6 | 20 / 18 | 38 | M60*2 | 6-M12 | 4-M6 | 95 | 25 | 29.8 | 14.8 | 35 | 14 |
| 2K-10 | A6 | 22 / 18 | 43 | M85*2 | 6-M16 | 6-M12 | 110 | 30 | 33.8 | 14.3 | 40 | 16 |
| 2K-10 | A8 | 22 / 24 | 43 | M85*2 | 6-M16 | 4-M8 | 110 | 30 | 33.8 | 14.3 | 40 | 16 |
| 2K-12 | A8 | 23 / 25 | 51 | M100*2 | 6-M16 | 4-M8 | 130 | 30 | 45.8 | 15.8 | 50 | 21 |
| 2K-15 | A8 | 30 / 24 | 63 | M130*2 | 6-M20 | 6-M16 | 165 | 43 | 47.3 | 18.2 | 62 | 25.5 或 22 |
| 2K-15 | A11 | 30 / 28 | 63 | M130*2 | 6-M20 | 4-M10 | 165 | 43 | 47.3 | 18.2 | 62 | 25.5 或 22 |
成对尺寸及重量按 2K / 2KA 排列；A 型主轴接口对应 2KA 型。爪行程按直径计。T 为 25.5 或 22 mm 时表示可选的卡爪定位宽度，订购时请确认所需规格。
| 型号 | 主轴接口 | 楔心行程 (mm) | 爪行程（直径）(mm) | 许用拉力 kN (kgf) | 最大夹紧力 kN (kgf) | 最高转速 (r/min) | 夹持范围 (mm) | 转动惯量 (kg·m²) | 重量 (kg) | 配套油缸 | 最大使用压力 MPa (kgf/cm²) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2K-04 | — | 10 | 5.4 | 9.2 (940) | 18.9 (1930) | 8000 | 7-110 | 0.01 | 3.8 | KY-428T | 1.9 (19) |
| 2K-05 | A4 | 10 | 5.4 | 11.7 (1190) | 23.9 (2440) | 7000 | 12-135 | 0.02 | 6.5 / 7.3 | KY-536T | 1.8 (18) |
| 2K-06 | A5 | 12 | 5.5 | 14.4 (1470) | 37.9 (3870) | 6000 | 15-168 | 0.06 | 11.5 / 13.3 | KY-646T | 1.7 (17) |
| 2K-08 | A5 | 16 | 7.4 | 23.1 (2360) | 57.2 (5840) | 5000 | 13-210 | 0.17 | 21.3 / 24.2 | TK-852T | 1.9 (19) |
| 2K-08 | A6 | 16 | 7.4 | 23.1 (2360) | 57.2 (5840) | 5000 | 13-210 | 0.17 | 21.3 / 22.4 | TK-852T | 1.9 (19) |
| 2K-10 | A6 | 19 | 8.8 | 28.4 (2900) | 73.9 (7540) | 4200 | 31-254 | 0.31 | 33.5 / 40.5 | KY-1075T | 1.8 (18) |
| 2K-10 | A8 | 19 | 8.8 | 28.4 (2900) | 73.9 (7540) | 4200 | 31-254 | 0.31 | 33.5 / 39 | KY-1075T | 1.8 (18) |
| 2K-12 | A8 | 23 | 10.6 | 36.7 (3740) | 95.8 (9780) | 3300 | 34-304 | 0.70 | 59.7 / 62.7 | KY-1291T | 1.8 (18) |
| 2K-15 | A8 | 23 | 10.6 | 46.9 (4790) | 119.6 (12200) | 2500 | 50-381 | 2.42 | 115 / 129 | KY-1512T | 1.7 (17) |
| 2K-15 | A11 | 23 | 10.6 | 46.9 (4790) | 119.6 (12200) | 2500 | 50-381 | 2.34 | 115 / 122 | KY-1512T | 1.7 (17) |
表中尺寸用于初步核对卡盘外径、通孔尺寸、夹持范围、安装尺寸和允许转速。实际选型时，还需结合工件外形、夹爪方案、主轴鼻端、拉杆、回转油缸和加工负载确认。
订购二爪中空液压卡盘时，请提供机床型号、主轴鼻端、主轴通孔、拉杆规格、回转油缸型号、工件图纸和夹持位置。
选型与询价需提供的信息
- 机床型号和主轴鼻端；
- 主轴通孔尺寸；
- 拉杆规格和行程；
- 回转油缸型号；
- 工件图纸或外形照片；
- 夹持位置和夹持面宽度；
- 是否需要软爪或定制夹爪；
- 液压压力和加工方式；
- 现用卡盘照片和安装尺寸。
询价前准备哪些资料？
相对夹持面
提供工件图纸与材质，标明两侧夹持面、宽度公差、夹持长度和定位基准。
夹爪与上下料
提供现用或拟用夹爪轮廓、所需张开距离、上料方向及刀具需要进入的位置。
机床与驱动
提供主轴鼻端、油缸型号、拉杆螺纹和行程，并注明加工工序、目标转速及跳动要求。
常见问题
二爪中空液压卡盘适合哪些工件？
适合两侧对称工件、方形件、矩形件、异形件和需要专用夹爪的工件。
二爪液压卡盘和三爪液压卡盘怎么选？
三爪液压卡盘更适合圆棒、圆管和常规回转类工件；二爪液压卡盘更适合两侧夹持、异形件和定制夹爪应用。
二爪中空液压卡盘可以配软爪吗？
可以。二爪卡盘常与软爪、成形爪或定制夹爪配合使用，用于提高夹持贴合度或保护工件表面。
中空结构有什么作用？
中空结构便于棒料、管料或长料从主轴通过，适合连续加工和自动上下料场景。
是否需要配回转油缸？
通常需要与回转油缸、拉杆和液压站配套使用。选型时应同时核对卡盘、油缸和拉杆。
二爪中空液压卡盘适合批量加工吗？
适合。对于固定外形的批量件，配合专用夹爪后可提高装夹一致性和上下料效率。
选型时为什么要提供工件图纸？
二爪卡盘常涉及夹爪形状和接触面设计，工件图纸有助于确认夹爪方案和夹持范围。
询价需要提供哪些资料？
请提供机床型号、主轴鼻端、主轴通孔、拉杆规格、回转油缸型号、工件图纸、夹持位置和加工方式。
