KORRETTO · 车床顶尖

伞形顶尖

Name: 伞形顶尖
Brand: KORRETTO

伞形顶尖通过较大伞形头直径与工件内孔或端面接触，提供稳定尾座支撑，适合套类、管类和需要大接触面的工件。

产品概述

伞形顶尖通过较大伞形头与工件内孔或端面接触，适合套类、管类和需要较大支撑接触面的工件。可按工件孔径、顶尖角和莫氏锥号选择规格。

与尖头活顶尖相比接触面更大，适合内孔与套类；与超大合金死顶尖相比为活顶尖结构。

更适合：

不太适合：

下列尺寸与参数用于确认该系列顶尖的莫氏锥号、外形尺寸、顶尖结构、载荷范围和适配范围，可结合机床尾座接口、工件重量、转速、支撑方式和加工要求选择型号。

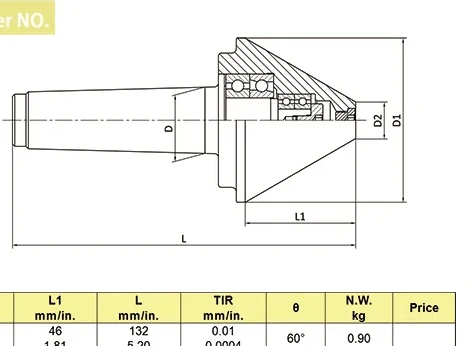

上图为伞形顶尖尺寸结构图，用于核对莫氏锥号、外形尺寸和顶尖结构。

伞形顶尖参数表（C121 系列）
订单号	型号	D (mm)	D1 伞形直径 (mm)	D2 (mm)	l 头部长 (mm)	L 总长 (mm)	顶尖角	净重 (kg)
C121010	SX×63-MT.2	17.78	63	12	46	132	60°	0.90
C121110	SX×76.7-MT.2	17.78	67.6	25.4	44.43	131	60°	1.28
C121210	SX×63-MT.3	23.825	63	12	44	160	60°	1.25
C121310	SX×78-MT.3	23.825	78	15	52	156	70°	1.3
C121410	SX×107-MT.3	23.825	107	25	59	161	70°	2.90
C121510	SX×63-MT.4	31.267	63	12	44	181	60°	1.55
C121610	SX×78-MT.4	31.267	78	15	45	178	70°	1.8
C121710	SX×106-MT.4	31.267	106	25	59	183	70°	2.90
C121810	SX×128-MT.4	31.267	128	40	73	193	70°	4.75
C121910	SX×129.3-MT.4	31.267	129.3	30	64.4	195	75°	4.84
C122010	SX×128-MT.5	44.399	128	40	62.8	222	70°	5.8
C122110	SX×168-MT.5	44.399	168	40	83.4	247	75°	10.50
C122210	SX×206-MT.5	44.399	206	81	98	246	70°	18.00

这个系列适合哪些加工场景？

适合内孔、套类、管类等需要较大支撑接触面的工件尾座定心与车削。

选型时需要提供哪些信息？

需要提供机床尾座莫氏锥号、工件重量、转速、顶尖角度、支撑方式和加工要求。

能否与其它车床顶尖或附件配套使用？

可根据机床尾座接口、工件类型和工艺要求与其它活顶尖、死顶尖或伞形顶尖配套选用。
