产品概述
BT液压刀柄是面向 BT/BBT 锥柄加工中心的液压夹持刀柄，符合 JIS B 6339。标准型覆盖常见 BT30-PHC 夹持直径与长度组合；细长直型与细长台阶型用于刀库空间受限、深腔或需要更长伸出量的加工。
与 HSK 刀柄的区别在于锥柄接口不同；与 SK 刀柄的区别在于采用 BT/BBT 接口而非 SK 接口。
核心特点
液压均匀夹持
通过液压膨胀套夹紧，夹持力沿圆周分布。
较低径跳
适合对刀具定心精度要求较高的铣削与精加工。
适配加工中心
用于主轴与刀具之间的刀具系统连接。
多规格覆盖
提供多种夹持直径与长度组合，便于按加工条件选型。
可与附件配套
可与减径套、拉钉及机床刀库系统配套使用。
圆柄刀具要求
刀具柄径须在 h6 公差内，禁止扁柄与空夹。
适用场景
更适合：
- BT/BBT 接口加工中心铣削与钻削
- 精密铣削和精孔加工
- 深腔、避让或长伸出加工（细长系列）
- 需要稳定夹持与较低径跳的刀具系统
不太适合：
- HSK、SK 接口机床
- 工件台面夹持
- 钻夹头直接夹持场景
参数与尺寸资料
下列尺寸与参数用于确认该系列刀柄的夹持直径、外形尺寸、伸出长度和适配范围，可结合机床主轴接口、刀具柄径、加工空间和加工方式选择型号。
尺寸结构图

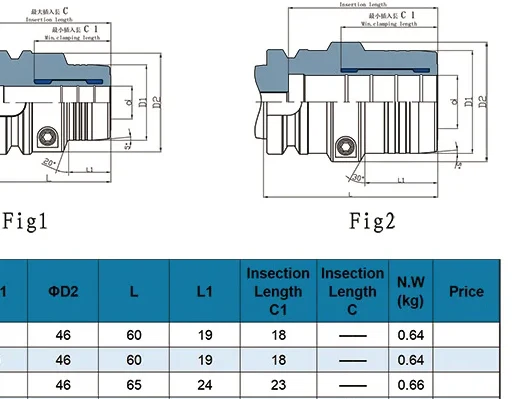

上图为BT液压刀柄尺寸结构图，用于核对夹持直径、外形尺寸和伸出长度。
| 订单号 | 型号 | 图号 | 夹持直径 Φd (mm) | ΦD1 (mm) | ΦD2 (mm) | L (mm) | L1 (mm) | 最小插入长 C1 (mm) | 最大插入长 C (mm) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| A011510 | BT30-PHC03-60 | 1 | 3 | 25 | 46 | 60 | 19 | 18 | — | 0.64 |
| A011511 | BT30-PHC3.175-60 | 1 | 3.175 | 25 | 46 | 60 | 19 | 18 | — | 0.64 |
| A011512 | BT30-PHC04-65 | 1 | 4 | 26 | 46 | 65 | 24 | 23 | — | 0.66 |
| A011513 | BT30-PHC06-75 | 1 | 6 | 30 | 46 | 75 | 26 | 29 | 42 | 0.81 |
| A011514 | BT30-PHC08-75 | 1 | 8 | 32 | 46 | 75 | 24 | 30 | 42 | 0.82 |
| A011515 | BT30-PHC10-75 | 1 | 10 | 34 | 46 | 75 | 24 | 34 | 50 | 0.83 |
| A011516 | BT30-PHC12-75 | 1 | 12 | 36 | 46 | 75 | 25 | 36 | 50 | 0.84 |
| A011521 | BT30-PHC14-90 | 1 | 14 | 38 | 46 | 90 | 40 | 42 | 50 | 0.96 |
| A011517 | BT30-PHC16-90 | 1 | 16 | 40 | 46 | 90 | 33 | 43 | 52 | 1 |
| A011522 | BT30-PHC16-120 | 1 | 16 | 40 | 46 | 120 | 33 | 43 | 52 | 1.43 |
| A011523 | BT30-PHC18-90 | 1 | 18 | 42 | 46 | 90 | 35 | 40 | 52 | 1.00 |
| A011518 | BT30-PHC20-90 | 1 | 20 | 40 | 46 | 90 | 33 | 36 | 52 | 1.07 |
| A011524 | BT30-PHC20-120 | 1 | 20 | 40 | 46 | 120 | 33 | 36 | 52 | 1.43 |
| A011519 | BT30-PHC25-105 | 2 | 25 | 55 | 63 | 105 | 46 | 49 | 80 | 1.64 |
| A011520 | BT30-PHC32-105 | 2 | 32 | 60 | 74 | 105 | 47 | 54 | 80 | 1.83 |
| 订单号 | 型号 | 夹持直径 Φd (mm) | ΦD1 (mm) | ΦD2 (mm) | L (mm) | L1 (mm) | 最小插入长 C1 (mm) | 最大插入长 C (mm) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| A011710 | BT40-PHC06X-200 | 6 | 26 | 50 | 200 | 150 | 20 | 37 | 2.05 |
| A011711 | BT40-PHC08X-200 | 8 | 28 | 50 | 200 | 150 | 20 | 37 | 2.1 |
| A011712 | BT40-PHC10X-200 | 10 | 30 | 50 | 200 | 150 | 24 | 40 | 2.18 |
| A011713 | BT40-PHC12X-200 | 12 | 32 | 50 | 200 | 150 | 29 | 45 | 2.3 |
| A011714 | BT40-PHC20X-200 | 20 | 34 | 50 | 200 | 150 | 31 | 50 | 2.45 |
| A011715 | BT30-PHC04X-120 | 4 | 26 | 46 | 120 | 70 | 24 | 35 | 1.1 |
| A011716 | BT30-PHC06X-120 | 6 | 26 | 46 | 120 | 70 | 30 | 48 | 1.07 |
| A011717 | BT30-PHC08X-120 | 8 | 28 | 46 | 120 | 70 | 31 | 48 | 0.9 |
| A011718 | BT30-PHC10X-120 | 10 | 30 | 46 | 120 | 70 | 33 | 50 | 0.9 |
| A011719 | BT40-PHC04X-140 | 4 | 26 | 46 | 140 | 60 | 24 | 35 | 2 |
| A011720 | BT40-PHC06X-140 | 6 | 26 | 46 | 140 | 60 | 30 | 48 | 2.1 |
| A011721 | BT40-PHC08X-140 | 8 | 32 | 46 | 140 | 60 | 31 | 48 | 2.1 |
| A011722 | BT40-PHC10X-140 | 10 | 32 | 46 | 140 | 60 | 33 | 50 | 2.2 |
| 订单号 | 型号 | 夹持直径 Φd (mm) | ΦD1 (mm) | ΦD2 (mm) | ΦD3 (mm) | L (mm) | L1 (mm) | L2 (mm) | 最小插入长 C1 (mm) | 最大插入长 C (mm) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A012810 | BT40-PHC08L-200 | 8 | 21 | 27 | 40 | 200 | 50 | 100 | 24 | 40 | 1.67 |
| A012811 | BT40-PHC10L-200 | 10 | 24 | 29 | 40 | 200 | 50 | 100 | 24 | 40 | 1.7 |
| A012812 | BT50-PHC08L-330 | 8 | 21 | 27 | 40 | 330 | 50 | 215 | 24 | 40 | 5 |
| A012813 | BT50-PHC10L-330 | 10 | 24 | 29 | 40 | 330 | 50 | 215 | 24 | 40 | 5.02 |
使用注意：刀具柄径公差须在 h6 以内；不得使用柄部带平面或缺口的刀具；禁止空夹；刀具插入长度不得小于最小夹持长度 C1。
选型与询价需提供的信息
- 主轴接口（BT30/BT40/BT50 等）
- 刀具柄径
- 标准型或细长型结构选择
- 伸出长度 L 与刀库干涉
- 加工方式与转速要求
常见问题
这个系列适合哪些加工场景？
适合 BT/BBT 接口加工中心的铣削、钻削、镗削和精加工，以及需要稳定夹持、控制径跳和适配刀库空间的刀具系统。
选型时需要提供哪些信息？
需要提供机床主轴接口、刀具柄径、加工方式、伸出长度、加工空间和是否有高速或避让要求。
能否与其它数控刀柄或附件配套使用？
可根据机床接口、刀具柄径和夹持方式与相应刀柄、减径套或刀具系统配套使用。
