SK液压刀柄

SK液压刀柄用于 SK 接口（DIN 69871）加工中心，通过液压夹持实现均匀夹紧与稳定刀具定位。系列覆盖 SK40 与 SK50 规格，可根据夹持直径、刀柄长度和加工负载选择型号。

产品概述

SK液压刀柄是面向 SK 锥柄加工中心的液压夹持刀柄。夹持方式为液压膨胀套夹紧圆柄刀具，适合铣削、钻削和对刀具定位精度有要求的加工。选型时须同时核对型号列中的 SK40 或 SK50 规格。

与 BT 刀柄的区别在于采用 SK 接口；与 HSK 刀柄的区别在于锥柄形式与机床接口不同。

更适合：

不太适合：

下列尺寸与参数用于确认该系列刀柄的夹持直径、外形尺寸、伸出长度和适配范围，可结合机床主轴接口、刀具柄径、加工空间和加工方式选择型号。

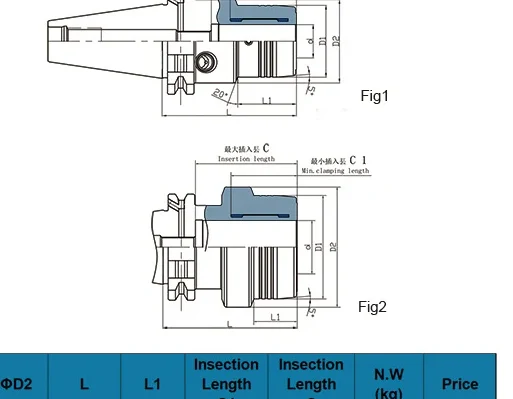

上图为SK液压刀柄尺寸结构图，用于核对夹持直径、外形尺寸和伸出长度。

SK液压刀柄参数表（DIN 69871）
订单号	型号	图号	夹持直径 Φd (mm)	ΦD1 (mm)	ΦD2 (mm)	L (mm)	L1 (mm)	最小插入长 C1 (mm)	最大插入长 C (mm)	净重 (kg)
A011910	SK40-PHC06-80.5	1	6	28	50	80.5	35	26	40	1.2
A011911	SK40-PHC08-80.5	1	8	30	50	80.5	35	28	40	1.25
A011912	SK40-PHC10-80.5	1	10	32	50	80.5	35	33	45	1.3
A011913	SK40-PHC12-80.5	1	12	34	50	80.5	35	37	47	1.35
A011914	SK40-PHC16-80.5	1	16	38	50	80.5	35	40	51	1.35
A011915	SK40-PHC20-80.5	1	20	43	50	80.5	35	40	51	1.38
A011916	SK40-PHC25-80.5	2	25	57	66	80.5	26	51	61	1.5
A011917	SK40-PHC32-80.5	2	32	62	72	80.5	26	55	65	1.6
A011910	SK50-PHC06-90	1	6	30	52	90	40	26	40	3.55
A011911	SK50-PHC08-90	1	8	32	52	90	40	28	40	3.65
A011912	SK50-PHC10-90	1	10	34	52	90	42	33	45	3.7
A011913	SK50-PHC12-90	1	12	36	52	90	42	37	47	3.75
A011914	SK50-PHC16-90	1	16	41	52	90	40	40	51	3.8
A011915	SK50-PHC20-90	1	20	43	52	90	34.5	40	51	4
A011916	SK50-PHC25-105	1	25	54	66	105	43	56	86	4.04
A011917	SK50-PHC32-105	1	32	62	72	105	43	60	90	4.22

使用注意：刀具柄径公差须在 h6 以内；不得使用柄部带平面或缺口的刀具；禁止空夹；刀具插入长度不得小于最小夹持长度 C1。
