产品概述
HSK液压刀柄是面向 HSK 锥柄加工中心的液压夹持刀柄。刀柄通过液压膨胀套夹紧圆柄刀具，夹持力分布均匀，适合对径跳和重复定位精度要求较高的铣削、钻削和精加工。
与 BT、SK 刀柄的区别在于主轴接口为 HSK 锥柄；与刀柄变径套的区别在于变径套用于在同一液压刀柄内转换不同刀具柄径。
核心特点
液压均匀夹持
通过液压膨胀套夹紧，夹持力沿圆周分布。
较低径跳
适合对刀具定心精度要求较高的铣削与精加工。
适配加工中心
用于主轴与刀具之间的刀具系统连接。
多规格覆盖
提供多种夹持直径与长度组合，便于按加工条件选型。
可与附件配套
可与减径套、拉钉及机床刀库系统配套使用。
圆柄刀具要求
刀具柄径须在 h6 公差内，禁止扁柄与空夹。
适用场景
更适合：
- HSK 接口加工中心与高速铣削机床
- 小径刀具、精铣和精密孔加工
- 对径跳和重复精度要求较高的加工
- 需要较高转速并配合动平衡管理的场景
不太适合：
- BT、SK 等非 HSK 接口机床
- 工件夹持（应选择卡盘或虎钳）
- 钻夹头直接夹持钻头场景
参数与尺寸资料
下列尺寸与参数用于确认该系列刀柄的夹持直径、外形尺寸、伸出长度和适配范围，可结合机床主轴接口、刀具柄径、加工空间和加工方式选择型号。

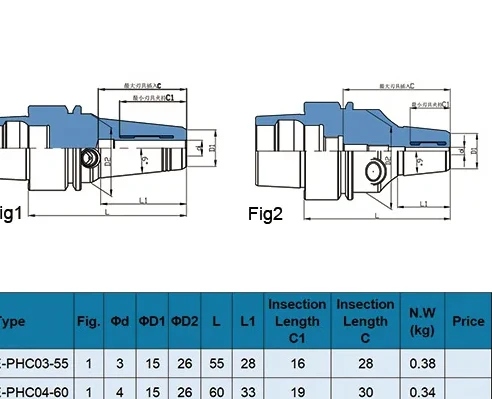

尺寸结构图
上图为HSK液压刀柄尺寸结构图，用于核对夹持直径、外形尺寸和伸出长度。
| 订单号 | 型号 | 图号 | 夹持直径 Φd (mm) | ΦD1 (mm) | ΦD2 (mm) | L (mm) | L1 (mm) | 最小插入长 C1 (mm) | 最大插入长 C (mm) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| A011010 | HSK32E-PHC03-55 | 1 | 3 | 15 | 26 | 55 | 28 | 16 | 28 | 0.38 |
| A011011 | HSK32E-PHC04-60 | 1 | 4 | 15 | 26 | 60 | 33 | 19 | 30 | 0.34 |
| A011012 | HSK32E-PHC06-60 | 1 | 6 | 15 | 26 | 60 | 33 | 25 | 33.5 | 0.35 |
| A011110 | HSK40E-PHC03-60 | 2 | 3 | 15 | 34 | 60 | 21 | 16 | 33.5 | 0.36 |
| A011111 | HSK40E-PHC04-60 | 2 | 4 | 15 | 34 | 60 | 21 | 19 | — | 0.36 |
| A011210 | HSK50E-PHC03-65 | 2 | 3 | 15 | 37 | 65 | 19 | 16 | — | 0.7 |
| 订单号 | 型号 | 夹持直径 Φd (mm) | ΦD1 (mm) | ΦD2 (mm) | L (mm) | L1 (mm) | 最小插入长 C1 (mm) | 最大插入长 C (mm) | 净重 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| A011116 | HSK40E-PHC04S-60 | 4 | 14 | 33 | 60 | 23 | 19 | 44 | 0.32 |
| A011117 | HSK40E-PHC06S-60 | 6 | 14 | 33 | 60 | 29 | 25 | 44 | 0.32 |
使用注意：刀具柄径公差须在 h6 以内；不得使用柄部带平面或缺口的刀具；禁止空夹；刀具插入长度不得小于最小夹持长度 C1。
选型与询价需提供的信息
- 机床主轴接口型号（HSK32/40/50 等）
- 刀具柄径与 h6 公差要求
- 加工方式（铣削、钻削、精加工）
- 伸出长度与刀库、工件避让空间
- 是否需要 JIS 子系列结构
常见问题
这个系列适合哪些加工场景？
适合 HSK 接口加工中心的高速铣削、精密铣削、钻削和精孔加工，以及对小径刀具和高重复精度有要求的加工场景。
选型时需要提供哪些信息？
需要提供机床主轴接口、刀具柄径、加工方式、伸出长度、加工空间和是否有高速或避让要求。
能否与其它数控刀柄或附件配套使用？
可根据机床接口、刀具柄径和夹持方式与相应刀柄、减径套或刀具系统配套使用。
