CNC 工装夹具设计指南：定位基准、夹紧方式与装夹方案

发布时间：2026-03-11 | 库来特（KORRETTO）技术团队

CNC 工装夹具设计的核心，是在稳定定位基准上选择合适的支撑、夹紧和装夹方案。设计前应同时确认工件基准、加工内容、刀具路径、夹具刚性、工件变形风险和批量节拍。

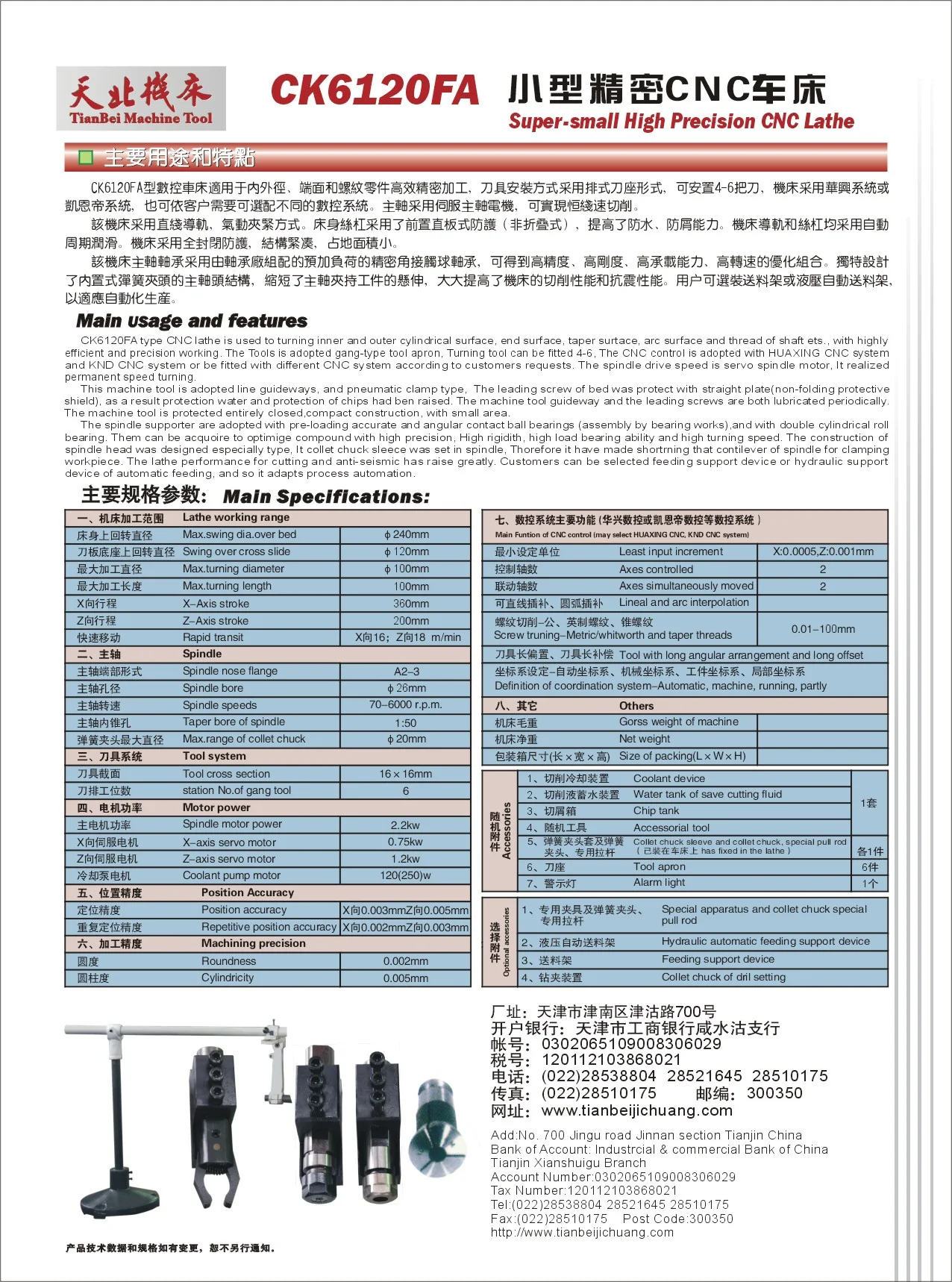

CNC 工装夹具设计相关机床产品示意 — 库来特（KORRETTO）CNC车床产品

CNC 工装夹具的核心功能

CNC 工装夹具的核心功能包括定位、支撑、夹紧、刀具避让和重复装夹。定位决定工件位置，支撑承担加工受力，夹紧保证工件贴合定位与支撑面。

夹具类型全景

夹具类型	特点
通用夹具	灵活性低，成本高
组合夹具	灵活组合，适用于多品种小批量生产
专用夹具	定位精度高，适用范围有限
模块化夹头	集成通用性与灵活性，便于快速调整

夹具类型选择要点

夹具类型应根据工件形状、加工工序、批量节拍和检测基准判断。通用夹具适合临时加工，组合夹具适合多品种小批量生产，专用夹具适合稳定批量和重复装夹要求较高的工件。

CNC工装夹具设计补充：先确定定位，再确定夹紧

CNC工装夹具设计的核心不是先选卡盘或虎钳，而是先确定工件的定位基准、加工方向和变形风险。定位解决“工件放在哪里”，夹紧解决“加工时是否稳定”。如果定位基准不清晰，即使夹紧力很大，也可能出现尺寸漂移、重复装夹误差或加工变形。

定位基准：优先选择稳定、可重复、与图纸基准一致的面或孔。
夹紧方向：夹紧力应尽量压向定位基准，避免把工件推离基准。
加工避让：夹具不能干涉刀具路径、排屑方向和测量空间。
刚性与变形：薄壁件、长悬伸件和异形件应同时评估支撑点和夹紧力。
换型效率：批量生产应考虑定位销、快换结构、软爪和模块化夹具。

工件或工况	优先考虑的夹具方向	说明
规则方形或板类件	虎钳、定位块、压板组合	结构简单，适合加工中心常规铣削和钻孔。
回转类零件	卡盘、筒夹、内涨夹头	更适合车削、外圆、内孔和端面加工。
异形或多面加工零件	专用动力卡盘或定制夹具	需要根据工件图纸设计定位和夹紧结构。
薄壁易变形件	软爪、橡胶夹头、内撑夹具	重点控制夹紧力分布和加工变形。

CNC工装夹具的工程设计：定位基准、受力路径与重复装夹

工程结论：CNC工装夹具设计的首要任务是建立稳定的定位基准，其次才是夹紧和节拍优化。夹具不是单纯“压住工件”的装置，而是要让工件在加工坐标系中占据可重复的位置，并在切削力作用下保持稳定。

夹具设计通常可以拆解为定位、支撑和夹紧三个功能。定位决定工件空间位置，支撑承担主要加工载荷，夹紧保证工件不离开定位与支撑面。若三者混在一起考虑，容易出现夹紧力很大但尺寸仍不稳定的问题。

1. 定位基准应尽量接近设计基准和工艺基准

如果图纸基准、工艺基准和夹具定位基准不一致，后续尺寸链会变复杂。对于批量加工，夹具应尽量使用稳定、可重复、容易清洁的基准面或基准孔。毛坯面、铸造面和不稳定外形可以用于粗定位，但不宜作为最终精加工的主要基准。

2. 支撑位置应服务于切削受力

支撑点不是越多越好。合理的支撑应位于主要受力路径上，让切削力通过工件、支撑和夹具体形成稳定闭合。如果工件局部悬空，夹紧后仍可能产生弹性变形；如果支撑点过多，又可能形成过定位，使工件难以稳定落座。

设计对象	主要作用	错误设计的表现
定位元件	确定工件在夹具中的位置和方向。	尺寸基准漂移，批量一致性差。
支撑元件	承受加工力，减少振动和变形。	加工发颤、局部让刀、表面质量不稳定。
夹紧元件	让工件贴合定位和支撑面。	工件被推离基准，夹紧后尺寸变化。
夹具体	连接机床、定位件、支撑件和夹紧件。	刚性不足、干涉刀具、换型困难。

3. 不同工件应对应不同夹持策略

板类和方形件：优先考虑虎钳、定位块、压板和模块化工装。
回转类零件：优先考虑卡盘、筒夹、内涨夹头或橡胶夹头。
薄壁件：重点控制夹紧力分布和支撑面积，避免局部变形。
多面加工件：需要考虑分度、翻转、专用动力卡盘或多工位夹具。
自动化产线：还要考虑上下料方向、传感器、清洁排屑和防呆结构。

4. 工程资料准备

设计CNC工装夹具前，建议准备工件三维或二维图、工序内容、基准要求、机床工作台或主轴接口、刀具路径、年产量、换型频率和检测方式。这些信息会直接影响夹具结构、材料、定位方式和自动化接口。

常见问题解答

CNC 工装夹具设计最先看什么？

最先看工件基准、加工内容、刀具路径和机床安装条件，再确定定位方式、支撑方式和夹紧方向。

定位和夹紧有什么区别？

定位决定工件在夹具中的位置，夹紧保证工件在加工中不离开定位和支撑面。夹紧力应尽量压向定位基准，而不是把工件推离基准。

夹具设计中为什么要避免过定位？

过定位会让工件难以稳定落座，可能造成装夹应力、尺寸波动或重复定位不一致。定位点应满足稳定和可重复，而不是越多越好。

薄壁件夹具设计要注意什么？

薄壁件应重点控制夹紧力分布、支撑面积和变形风险。必要时可评估软爪、橡胶夹头、内撑夹具或专用低变形夹持方案。

设计 CNC 工装夹具前需要提供哪些资料？

建议提供工件图纸、工序路线、加工基准、机床型号、刀具路径、批量节拍、检测方式和当前装夹问题。
