定位夹具在精密加工中的应用：原理、精度保证与选型要点

发布时间：2026-03-11 | 库来特（KORRETTO）技术团队

定位夹具用于在精密加工中建立稳定、可重复的工件位置。对于需要批量加工的零件，定位夹具不仅影响重复精度，也直接影响夹紧稳定性、加工变形和尺寸一致性。本文围绕定位基准、定位元件、支撑方式和选型要点，说明如何为不同工件选择合适的定位与夹持方案。

定位夹具的核心功能

定位夹具的核心功能是让工件在机床坐标系中处于稳定、可重复的位置。定位元件负责确定工件位置，支撑元件负责承受切削力，夹紧元件负责让工件在加工过程中不离开定位与支撑面。

定位夹具不是简单“夹得越紧越好”。如果定位基准不稳定，或者夹紧方向把工件推离基准，即使夹紧力很大，也可能出现重复精度下降、加工振动或松开后尺寸回弹。

定位元件类型及其应用

定位元件类型	典型应用	选型注意
圆柱销	用于孔定位，适合建立明确位置基准。	需要确认孔径精度、配合间隙和磨损情况。
菱形销	常与圆柱销配合，减少过定位风险。	适合一面两孔定位时释放一个方向的约束。
V型块	适合圆柱面、轴类和部分回转体工件支撑。	需要控制接触位置、夹紧方向和切屑清洁。
平面支承	用于平面定位、箱体类零件或板类工件支撑。	支承面应保持清洁，避免切屑垫高导致定位误差。

实际设计中，圆柱销、菱形销、V型块和平面支承常与虎钳、压板、卡盘或专用夹具组合使用。选型要点是让定位基准明确、支撑路径稳定、夹紧方向合理。

精密定位夹具的应用场景

在汽车零部件、液压件、阀体、箱体和批量机加工中，定位夹具常用于保证孔系、端面、外形和相对位置的一致性。对于发动机缸体、阀块或多孔零件，夹具设计应优先保证定位基准和检测基准一致，减少工序之间的基准转换误差。

库来特可结合工件图纸、机床接口、加工方向和产量要求，评估虎钳、定位夹具、液压卡盘、内涨夹头或专用动力卡盘方案。

相关产品产品中心虎钳专用动力卡盘内涨夹头

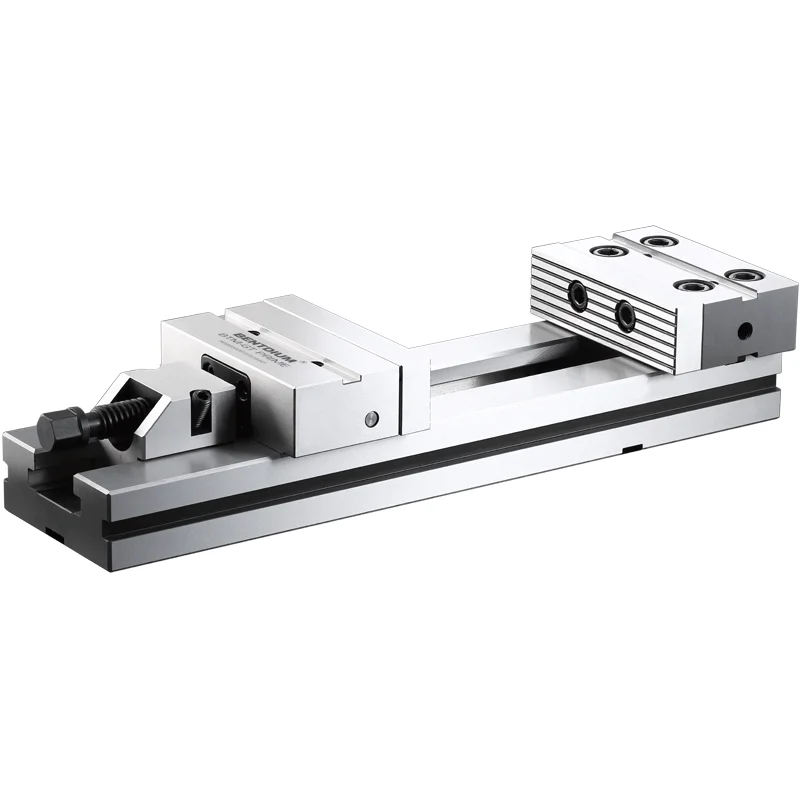

定位夹具与虎钳类工装在精密加工中的应用示意 — 定位夹具设计应先确认基准、支撑和夹紧方向，再选择虎钳、压板、卡盘或专用工装。

定位夹具补充：先定位、再支撑、最后夹紧

快速结论：定位夹具的核心不是“夹得越紧越好”，而是先让工件稳定落在正确位置，再用支撑和夹紧力抵抗加工受力。定位基准不清晰时，增加夹紧力反而可能造成尺寸漂移或变形。

在精密加工中，定位、支撑和夹紧需要分开考虑。定位负责确定工件在夹具中的位置，支撑负责承受加工力，夹紧负责让工件在切削过程中不离开定位基准。对于需要重复装夹的零件，定位夹具应优先保证基准一致性，而不是只追求夹紧速度。

先选定位基准：优先选择图纸基准、已加工面、稳定内孔或可靠外形作为定位依据。
再布置支撑点：支撑点应承受主要切削力，避免工件悬空或局部受力。
最后确定夹紧方向：夹紧力应压向定位面，不应把工件推离基准。
避免过定位：多余定位点可能造成工件装不平、受力变形或重复定位不稳定。
考虑排屑和避让：定位块、压紧件和夹具体不能干涉刀具、测头、排屑和冷却液流向。

设计步骤	要确认的问题	常见风险
定位	工件靠哪个面、孔或外形确定位置？	基准不稳定会造成批量尺寸漂移。
支撑	切削力主要由哪里承受？是否有悬空区域？	支撑不足会造成振动、变形或加工面发颤。
夹紧	夹紧力是否压向基准？是否会压伤或推偏工件？	夹紧方向错误会让定位失效。
换型	是否需要多规格共用？定位件是否可调或快换？	换型慢会影响批量节拍。

定位夹具的工程逻辑：基准约束、支撑刚性与夹紧路径

工程结论：定位夹具的核心不是增加夹紧力，而是建立稳定、可重复、可检测的工件基准。定位决定工件放在哪里，支撑决定加工力由哪里承受，夹紧决定工件是否在加工中保持贴合。三者顺序错误时，即使夹得很紧，也可能出现尺寸漂移、局部变形或批量一致性差。

在精密加工中，定位夹具应首先解决工件在加工坐标系中的位置问题。定位面、定位销、支撑块和限位结构的作用，是限制工件不需要自由移动的方向，使工件每次装夹都回到同一基准状态。夹紧机构只应服务于这一基准状态，而不应把工件推离基准。

1. 定位基准应优先选择稳定特征

理想定位基准应具备几项特征：几何形状稳定、重复接触可靠、易于清洁、与图纸基准或工艺基准关系明确。已加工平面、精加工内孔、稳定外圆或明确的端面通常优于毛坯面。若必须使用毛坯面定位，应把它视为粗定位，并在后续工序中重新建立更可靠的精基准。

2. 支撑刚性决定切削力是否可控

支撑点应布置在主要切削力传递路径上，使加工载荷通过工件、支撑点和夹具体形成稳定闭合。如果支撑点远离切削区域，工件会出现悬臂受力，表现为振动、让刀、表面纹路不稳定或孔位偏差。支撑不是越多越好，过多支撑可能造成过定位，使工件无法自然落座。

3. 夹紧方向必须压向基准

夹紧力的方向应把工件压向定位面和支撑面，而不是横向推开定位面。对于薄壁件、铸件和异形件，夹紧力大小、接触面积和作用位置都需要控制。局部夹紧力过大时，工件可能在夹紧状态下加工合格，但松开后回弹，导致实际尺寸超差。

工程环节	核心任务	常见失效表现	优化方向
定位	确定工件位置和方向。	批量尺寸漂移、基准不一致。	选择稳定基准面或基准孔，减少毛坯面依赖。
支撑	承受切削力并减少变形。	加工振动、让刀、表面质量不稳定。	让支撑靠近受力区域，避免悬空和过定位。
夹紧	保持工件贴合定位和支撑面。	夹紧后偏移、松开后回弹。	控制夹紧方向、夹紧力和接触面积。
排屑与维护	保持定位面清洁和重复落座。	切屑垫高、定位面磨损、首件与批量不一致。	设置排屑空间、吹气清洁和定期检查定位件。

4. 适用场景与不适用场景

适合场景：批量重复装夹、尺寸基准要求明确、工件需要稳定定位后再进行铣削、钻孔、镗孔或车削。
适合场景：规则板类、箱体类、回转类和以内孔或外圆作为基准的零件。
不适合直接套用：毛坯差异过大、定位面不稳定、夹紧后容易变形且缺少支撑面的零件。
需要定制评估：薄壁件、异形件、多面加工件、自动化上下料零件和高节拍批量生产工件。

5. 建议的选型资料

定位夹具选型或设计前，建议准备工件图纸、关键尺寸基准、加工工序、机床接口、刀具方向、切削余量、产量和检测方式。若工件存在变形风险，还应提供壁厚、材料、夹持位置和允许变形范围。

常见问题解答

定位夹具重复精度下降的原因有哪些？

常见原因包括定位面磨损、切屑残留、定位销间隙变大、夹紧方向错误、支撑不足或工件毛坯差异过大。应定期检查定位元件、支撑面和夹紧机构。

如何提高定位夹具的精度？

应优先选择稳定基准，控制定位元件精度，避免过定位，并保证支撑点靠近受力区域。对于批量生产，还应建立清洁、校准和磨损检查周期。

定位夹具和普通虎钳有什么区别？

虎钳主要用于夹紧和通用定位，定位夹具则根据工件基准、加工方向和重复精度要求进行设计。对于批量件、异形件和高精度工件，专用定位夹具通常更稳定。

需要评估定位夹具或虎钳方案？

库来特可根据工件图纸、定位基准、加工工序、机床接口和产量要求，协助判断虎钳、定位夹具、液压卡盘、内涨夹头或专用动力卡盘方案。
