分度卡盘怎么选？液压分度卡盘与数控分度卡盘：精度、尺寸、驱动方式全解析

发布时间：2026-03-25 | 库来特（KORRETTO）技术团队

分度卡盘把“多角度加工”和“车削夹持”集成在同一套夹持系统中。阀门体、三通、弯头、十字轴、万向节等工件，如果每个角度都反复拆装找正，不仅效率低，也容易产生累计误差。本文面向工艺工程师、设备工程师和采购人员，系统说明液压分度卡盘、数控分度卡盘、分度精度、重复定位、规格尺寸、驱动与锁紧、主轴匹配、转速与夹紧力等选型要点，并提供快速对照表，便于与采购、工装设计和现场调试人员统一方案。

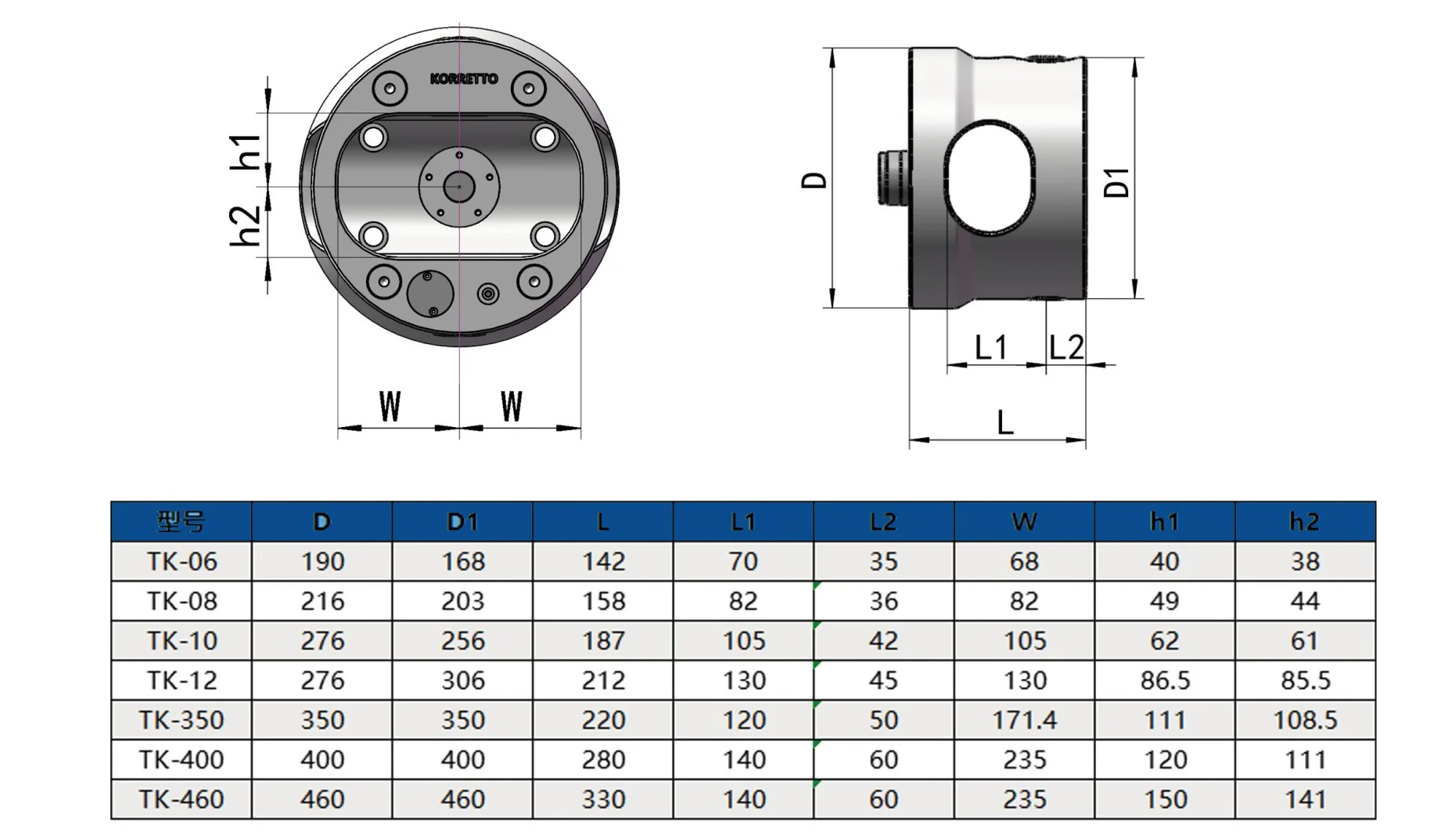

库来特液压分度卡盘产品示意图 — 液压驱动、机械锁紧的分度卡盘可与数控系统联动，适合车削产线多面体加工

1分度卡盘解决什么问题？和数控分度头不是一回事

分度卡盘的核心价值是一次装夹、多角度加工。工件夹持在卡盘上后，通过分度机构转到指定角度，再由锁紧结构保持加工刚性，适合阀门体、三通、弯头、气动元件壳体、十字轴、万向节等需要多个角度孔系、端面或螺纹加工的工件。

市场上常说的数控分度卡盘，通常指分度动作可由机床 CNC 程序触发、并能与机床控制逻辑联动的自动化方案。它与加工中心常见的数控分度头或第四轴不同：分度卡盘仍以车床主轴夹持场景为主，重点解决车削、钻孔、镗孔和攻丝中的多角度定位与夹紧问题。

如果工件只是偶尔需要换角度加工，普通夹具或分度头可能已经足够；如果工件批量大、角度多、每次找正耗时长，液压分度卡盘或自动分度卡盘通常更有价值。

2精度怎么选：分度精度与重复定位要一起看

分度卡盘选型时，建议同时核对分度精度和重复定位精度。分度精度决定每次转位后的角度误差，重复定位影响多次夹紧、松开和转位后的孔系、端面和外形一致性。

分度精度：用于判断相邻工位之间的角度误差上限。对于阀门体、三通和多面体工件，角度误差会进一步反映到孔距和端面方向上。
重复定位：用于判断多件连续加工时，工件在相同角度位置是否能稳定回到同一状态。
切削刚性：分度到位后还必须可靠锁紧，否则即使空载角度正确，加工时仍可能因切削力造成微动。

如果图纸同时要求角度精度和线性位置度，不能只看分度机构参数，还要检查卡爪、定位面、锁紧结构、机床主轴和切削参数是否匹配。

3规格尺寸：卡盘直径与工件包络如何匹配

分度卡盘规格应从工件最大回转直径、夹持位置、卡爪高度、法兰接口和机床防护空间共同判断。卡盘直径过小会限制夹持刚性和工件包络；卡盘过大则会增加主轴负载、转动惯量和安全风险。

对于 TK 系列等液压分度卡盘，应在选型时确认卡盘外径、工件重量、最大回转包络、主轴承载、最高转速和夹紧力范围。若工件需要棒料连续送料，应特别注意分度卡盘是否为通孔结构；无通孔结构不适合长棒料自动送料产线。

4分度方式：6×60°、8×45°与非标角度

常见分度方式包括 6×60°、8×45° 等标准等分形式，适合六方、八方、多面阀体和规则角度孔系。若图纸要求非等分角度、特殊孔位或多种角度组合，则需要确认是否采用非标分度结构或定制夹具。

非标分度方案应在图纸、验收标准、加工节拍和机床控制条件明确后再确定。对于批量生产，应同时评估标准规格现货、非标制造周期和后续维护便利性。

5驱动、锁紧与机床：液压驱动、机械锁紧与 CNC 联动

液压分度卡盘通常通过液压系统实现夹紧、松开和转位动作，并通过机械锁紧结构保证切削时的角度稳定性。若需要与数控车床联动，还应确认 CNC 程序、I/O 信号、转位报警和安全联锁逻辑。

安全提示：自动化产线中，分度未到位、锁紧未完成或夹紧异常时，应避免机床继续切削。转位报警和程序联锁可以降低批量报废和撞机风险。

夹紧力应根据工件材料、夹持面积、加工余量和切削方向核算。粗加工和断续切削需要更高刚性，薄壁件则需要控制夹紧力分布，避免夹紧变形。

6主轴匹配与转速：大卡盘要匹配足够的主轴能力

分度卡盘自重和转动惯量通常高于普通卡盘，因此必须确认主轴接口、主轴承载、拉杆结构、液压条件和防护空间。主轴能力不足时，频繁启停和高转速会增加轴承负担，也可能影响加工安全。

实际转速应按卡盘规格、工件重量、动平衡状态和制造商建议执行。中小规格可采用较高转速，大规格或重工件应降低转速，并通过平稳加减速减少冲击。

7快速选型对照

工况	建议关注	分度卡盘选型要点
六方、八方、多面体加工	标准分度角是否覆盖图纸	优先确认 6×60°、8×45° 或非标分度需求。
阀门体、三通、弯头孔系加工	分度精度与重复定位	同时评估角度误差、夹持基准和锁紧刚性。
自动化产线或无人值守	CNC 联动与转位报警	确认夹紧、转位、锁紧、报警和加工顺序。
重切削、大直径工件	夹紧力、主轴负载和转速	核算卡盘重量、工件重量、切削载荷和安全余量。
特殊外形或非标准夹持	专用夹具和卡爪设计	可结合专用动力卡盘、定位块和定制卡爪一起评估。

分度卡盘选型补充：先确认这 5 个条件

分度卡盘不是只按卡盘直径选型。对于阀体、三通、弯头和多面体工件，应先确认工件角度、夹持基准、加工节拍、机床接口和切削负载。只有这些条件明确后，才能判断是使用标准分度规格，还是需要非标角度、专用夹具或自动化联动。

分度角度：确认 6×60°、8×45° 是否覆盖加工需求，非等分角度应提前确认图纸与验收标准。
夹持基准：优先选择稳定、可重复定位的外圆、端面或已加工基准，避免用毛坯不稳定面作为主要定位面。
机床接口：核对主轴型号、拉杆、液压站、控制信号和防护空间，避免卡盘装上后无法联动或干涉。
切削负载：粗加工、大直径工件和断续切削应重点核算夹紧力、锁紧刚性和主轴承载能力。
生产节拍：批量加工或自动化产线应优先考虑转位报警、CNC 联动和稳定的重复定位。

工况	更适合分度卡盘	需要谨慎评估
阀体、三通、弯头多角度加工	一次装夹完成多个角度工序，减少重复找正。	如果每个角度的加工面差异很大，需确认刀具干涉与夹具避让。
批量稳定生产	CNC 联动分度能减少人工干预，提高节拍一致性。	小批量试制时，需要衡量夹具成本和换型频率。
高角度一致性要求	适合孔系、端面和多方向特征的重复加工。	最终精度还取决于工件定位面、卡爪刚性和切削力控制。

分度卡盘的工程判定框架：角度定位、锁紧刚性与工序集成

工程结论：分度卡盘的选型不应只按“能分几等分”判断，而应同时评估角度定位精度、转位后锁紧刚性、工件基准稳定性、机床主轴承载和工序集成方式。对于阀体、三通、弯头和多面体工件，分度卡盘的价值主要体现在减少重复装夹与降低累计找正误差。

从工艺逻辑上看，分度卡盘本质上是把“夹持”和“角度定位”集成到同一套车削夹具中。工件在一次装夹后完成多个角度位置的加工，避免每个角度都重新拆装、找正和校验。对批量生产而言，这类方案的优势并不只在节拍，还在于把人为找正误差转化为可重复的机械分度误差。

1. 分度误差与加工误差不是同一个概念

分度精度描述的是卡盘每次转位后的角度偏差，但实际零件误差还会受到夹持基准、卡爪刚性、切削力、刀具悬伸和主轴系统的影响。因此，分度卡盘选型时应把角度精度看作“必要条件”，而不是“充分条件”。如果工件定位面不稳定，或者夹紧后存在微小移动，即使分度机构本身精度较高，也可能在孔系位置和端面方向上出现偏差。

2. 转位后必须形成可靠锁紧

分度动作完成后，卡盘需要在切削前形成稳定锁紧。对于断续切削、粗加工或大直径工件，仅仅完成角度转位并不足够。锁紧结构需要抵抗切削扭矩和径向载荷，否则工件在加工中可能产生微动，表现为孔位漂移、端面角度偏差或刀纹异常。

评价维度	应确认的问题	对选型的影响
角度定位	标准等分角是否覆盖图纸？是否需要非标角度？	决定使用标准分度卡盘还是定制分度结构。
锁紧刚性	转位后是否能承受粗加工和断续切削？	影响孔系位置、端面方向和批量一致性。
夹持基准	工件靠外圆、端面、内孔还是毛坯面定位？	决定卡爪、定位件和夹具结构是否需要定制。
机床接口	主轴、拉杆、油路和控制信号是否匹配？	影响能否实现 CNC 联动和安全报警。

3. 适合使用分度卡盘的典型工况

阀体、三通、弯头、十字形工件等存在多个角度加工面的零件。
重复拆装会造成找正时间长、累计误差大或人工依赖强的批量加工。
车削产线已有合适主轴和液压条件，希望通过夹具升级实现多角度加工。
零件需要在多个方向完成钻孔、镗孔、端面加工或螺纹加工。

4. 不建议直接套用分度卡盘的情况

工件定位基准本身不稳定，毛坯差异大且缺少可重复夹持面。
每个角度都需要复杂铣削轮廓，四轴或五轴加工中心可能更合适。
小批量试制且角度加工不频繁，专用分度卡盘投资回收周期较长。
主轴承载、转速或安装空间不足，无法安全承受卡盘惯量和工件重量。

5. 建议的询价资料

为了避免只按卡盘直径粗略选型，建议在询价时提供工件图纸、加工角度、机床型号、主轴接口、液压条件、预计节拍和验收标准。对于多角度阀体类工件，还应说明每个角度对应的加工内容和刀具方向。

常见问题解答

分度卡盘和数控分度头有什么区别？

分度卡盘把分度和工件夹持集成在卡盘结构中，适合车削产线中的阀门体、三通、弯头和多面体加工；数控分度头更常见于铣削或加工中心场景，主要承担旋转定位或第四轴功能。选型时应根据机床类型、工件夹持方式和加工方向判断。

液压分度卡盘能用在加工中心上吗？

少数特殊项目可以评估，但液压分度卡盘的主流应用仍是数控车床和车削产线。加工中心若需要连续四轴或复杂空间曲面加工，通常应优先考虑第四轴、转台或专用工装。

分度精度达到 0.003° 是否一定能保证零件合格？

不能只看分度精度。最终加工结果还会受到工件定位基准、卡爪刚性、锁紧状态、切削力、主轴刚性和刀具悬伸影响。分度精度是必要条件，但不是唯一条件。

非标分度角或定制夹具如何确认？

建议先提供工件图纸、加工角度、孔系位置、机床型号和节拍要求。工程人员会根据角度、夹持基准、切削负载和安装空间判断是否需要非标分度卡盘、专用动力卡盘或定制卡爪。

需要核算分度卡盘规格或非标分度方案？

发送工件图纸、加工角度、机床型号、主轴接口和节拍要求，库来特工程团队可协助匹配 TK 系列分度卡盘、液压分度卡盘、自动分度卡盘或专用动力卡盘方案，并同步评估夹紧力、转速与主轴匹配。
