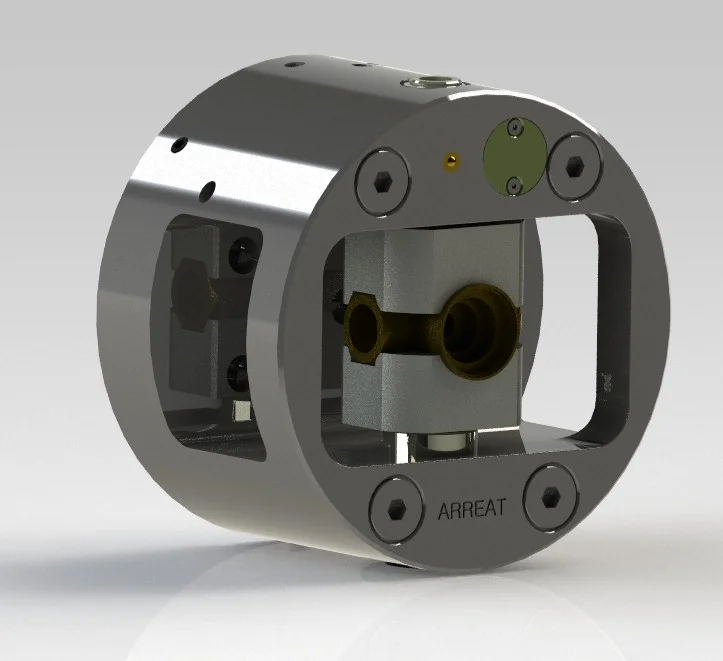

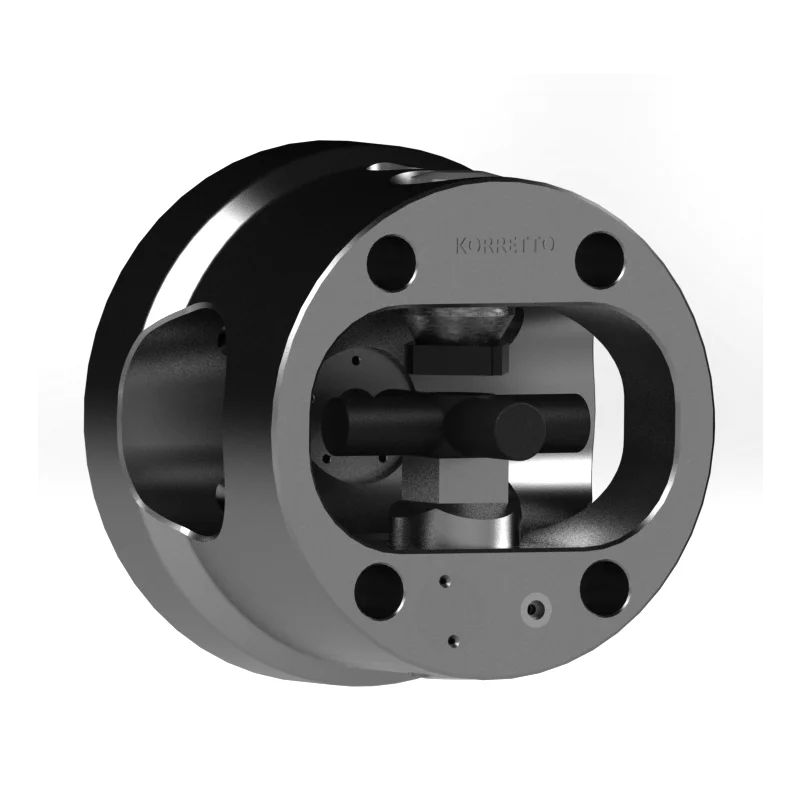

分度卡盘技术解析：分度精度、锁紧刚性与选型要点

分度卡盘的技术判定：角度误差、锁紧路径与加工负载

工程结论：分度卡盘的技术评价不应只看分度角度或等分数量，而应同时评估角度误差、转位后的锁紧路径、夹持刚性、主轴承载和切削负载。只有分度、锁紧和夹持三者同时稳定，才能在阀体、三通、弯头和多面体工件加工中获得可重复的角度一致性。

分度卡盘的关键功能，是把工件从一个加工位置转到另一个已知角度位置，并在该位置保持稳定。这个过程包含两个阶段：第一是分度，即让工件到达指定角度；第二是锁紧，即在切削力作用下保持该角度不发生微动。很多加工问题并不是发生在“转不到位”，而是发生在“转位后锁不稳”。

1. 角度误差需要和线性位置误差一起理解

分度误差表现为角度偏差，但在实际工件上会转化为孔距、端面方向或多面位置误差。工件直径越大，同样角度误差对应的线性偏差越明显。因此，大尺寸阀体或弯头工件不仅要关注分度精度，还要确认工件定位半径、孔系位置和验收公差。

2. 锁紧刚性决定切削过程中是否保持角度

分度卡盘到达角度后，必须依靠机械锁紧或可靠的定位结构承受切削载荷。粗加工、断续切削、钻孔和镗孔都会产生扭矩和径向力，如果锁紧路径或夹持刚性不足，工件可能在切削中产生微位移，导致首件合格但批量不稳定。

3. 分度卡盘适合的工件特征

• 多个角度方向都需要加工孔、端面、槽或螺纹。
• 重复拆装会造成找正时间长或累计误差大的工件。
• 工件形状接近回转体，但局部存在阀口、支管或多面加工特征。
• 批量加工需要稳定节拍，并希望与数控程序或液压系统联动。

4. 选型资料建议

技术选型时建议提供工件图纸、加工角度、孔系位置、机床主轴接口、液压条件、预计转速、加工余量和切削方式。对于大尺寸工件，还应提供工件重量和最大回转包络，避免卡盘与机床能力不匹配。
