快装精密虎钳 Quick-Load Precision Vise

快装精密虎钳采用销钉与快速装夹结构，将夹紧力施加于钳体中部，减少工件装夹变形，适合频繁换型的批量加工。

产品概述

快装系列在保持精密虎钳平行与垂直精度的同时，强调缩短工件装卸时间。

单向快速装夹设计，配合台面定位销使用；具体开口与夹紧力见参数表。

更适合：

可能要转向其它方案的场合：

下列尺寸与参数为该系列产品的型号参数，可用于型号选择、安装空间核对和技术沟通。

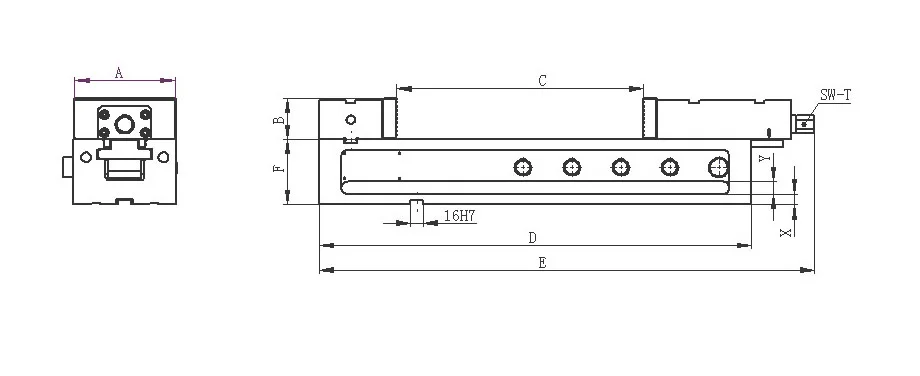

上图为外形尺寸图，用于核对安装空间、开口范围与安装接口。

型号	A	B	C	D	E	F	X	Y	T	夹紧力(kN)	重量(kg)
100×150	100	40	150	345	411	70	11	13	14	24	18.4
125×200	125	50	200	430	507	80	13	15	19	33	34.8
125×300	125	50	300	530	607	80	13	15	19	33	40
150×200	150	60	200	470	550	90	15	15	19	42	54.7
150×300	150	60	300	570	650	90	15	15	19	42	61.9
150×400	150	60	400	670	750	90	15	15	19	42	69.2

可根据客户需求定制特殊规格。表中尺寸单位为 mm，重量单位为 kg。

请尽量提供以下信息，便于判断快装精密虎钳是否适用：

快装虎钳如何缩短装夹时间？

通过销钉定位与快速夹紧结构，减少每次找正与锁紧步骤。

销钉结构有什么作用？

使夹紧力更集中于钳体中部，减少工件装夹变形。

能否替代标准虎钳？

按换型节拍与定位方式选用；两者精度等级相近，选型看换型频率与工艺习惯。
