双工位精密虎钳

库来特双工位精密虎钳可同时夹持两个工件，两件高度差控制在0—mm范围内。一次装夹完成双件加工，将加工效率提升近一倍，是批量生产的高效夹具选择

产品特点

工作方式

双工位同时夹头

材质硬度

20CrMnTi / HRC 58°—2°

高度

两件加工高度—0— mm

平行精度

100 : 0.005 mm

垂直精度

50 : 0.02 mm

上浮

< 0.01 mm

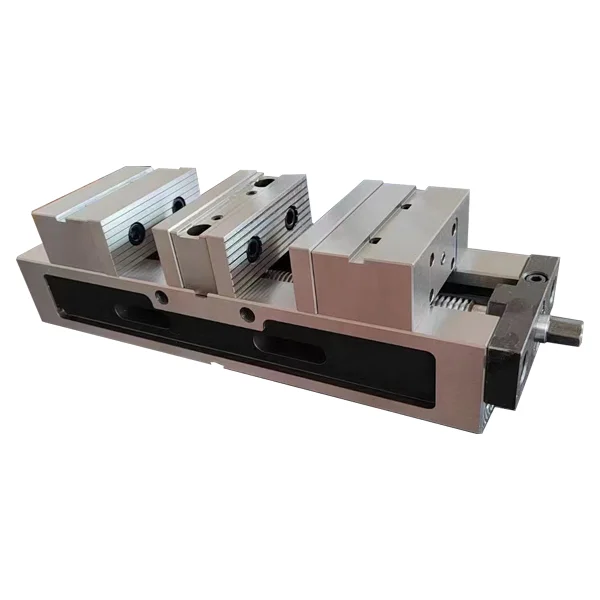

产品图片

库来特双工位精密虎钳产品— loading=

规格参数

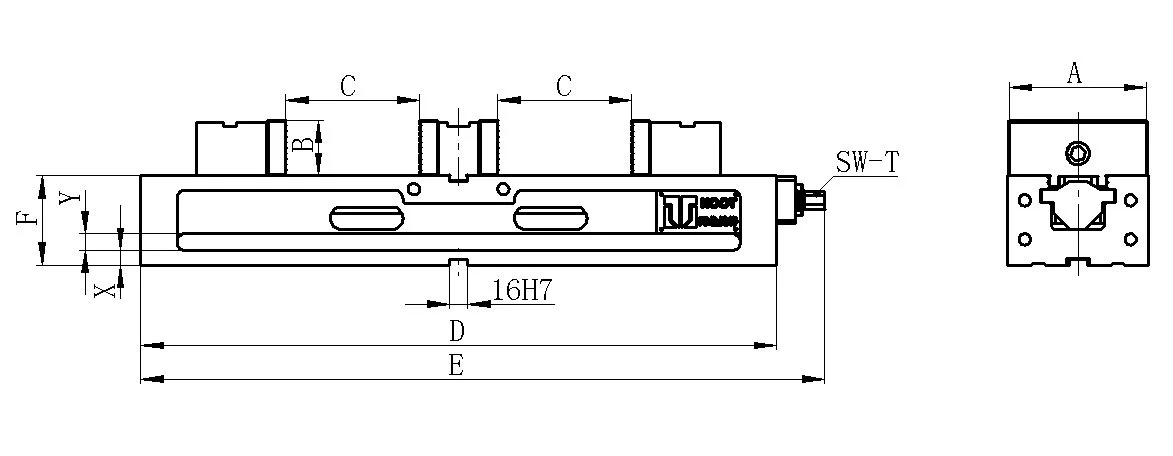

双工位精密虎钳外形尺寸图

（外形尺寸参考图。

型号	A	B	C	D	E	F	X	Y	T	夹紧—kN)	重量(kg)
100×75	100	40	75	370	411	70	11	13	14	12	21.2
100×125	100	40	125	470	511	70	11	13	14	12	24.7
125×60	125	50	60	370	411	80	13	15	14	16	37.4
125×110	125	50	110	470	511	80	13	15	14	16	42.1
150×75	150	60	75	420	476	90	15	15	19	21	60.4
150×125	150	60	125	520	576	90	15	15	19	21	68.3
200×75	200	65	75	470	541	100	17	18	22	28	108.2
200×125	200	65	125	570	641	100	17	18	22	28	118.6

—可根据客户需求定制特殊规格。所有尺寸单—mm，重量单—kg
