标准精密虎钳 Standard Precision Vise

单工位精密虎钳，采用优质 20CrMnTi 钢材，经渗碳淬火与精密磨削，为立式加工中心棱形工件提供稳定夹持。选型时请核对钳口宽度、开口、台面 T 槽与工件高度。

产品概述

标准精密虎钳为单工位结构，单向螺旋夹紧，安装简便。各型号夹紧力见下方参数表，可按工件尺寸、夹持高度和机床工作台空间选择对应规格。适合常规铣削、钻削与铰削装夹。

平行精度 100:0.005 mm、垂直精度 50:0.02 mm，上浮量小于 0.01 mm；具体型号开口、夹紧力与重量见下方参数表。

更适合：

可能要转向其它方案的场合：

下列尺寸与参数为该系列产品的型号参数，可用于型号选择、安装空间核对和技术沟通。

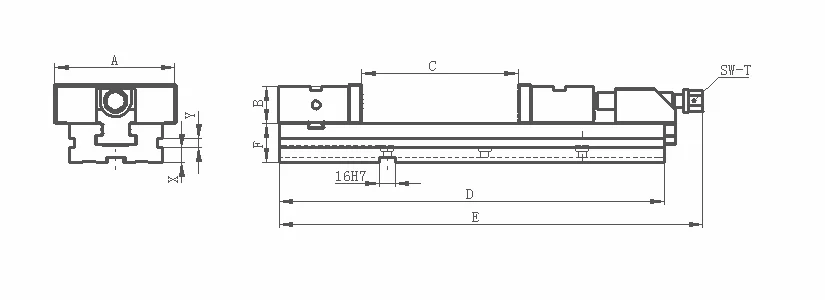

上图为外形尺寸图，用于核对安装空间、开口范围与安装接口。

型号	A	B	C	D	E	F	G	X	Y	T	夹紧力(kN)	重量(kg)
HT108-125×150	125	40	150	345	424	40	100	15	9.5	19	28	14.3
HT108-150×200	150	50	200	420	498	50	125	20	11.5	22	35	25.8
HT108-150×250	150	50	250	470	548	50	125	20	11.5	22	35	28.1
HT108-150×300	150	50	300	520	598	50	125	20	11.5	22	35	29.4
HT108-175×200	175	60	200	456	558	58	145	22	14	22	45	42.1
HT108-175×300	175	60	300	556	658	58	145	22	14	22	45	47.2
HT108-175×400	175	60	400	656	758	58	145	22	14	22	45	52.4
HT108-200×300	200	65	300	596	716	70	170	26	17.5	30	58	68
HT108-200×400	200	65	400	696	816	70	170	26	17.5	30	58	75.3
HT108-300×300	300	80	300	636	712	78	195	26	17.5	30	62	105.8
HT108-300×400	300	80	400	736	812	78	195	26	17.5	30	62	114.9

可根据客户需求定制特殊规格。表中尺寸单位为 mm，重量单位为 kg。

请尽量提供以下信息，便于判断标准精密虎钳是否适用：

标准精密虎钳适合哪些工件？

适合棱形件、板类件及常规铣削装夹。需结合开口、钳口高度与切削负载选型。

与快装虎钳如何区分？

标准系列为常规螺旋夹紧；快装系列侧重销钉定位与缩短换型时间。

参数表如何理解？

表中 A/B/C 等为外形与开口相关尺寸，夹紧力单位为 kN，重量单位为 kg。可根据工件尺寸、夹持高度和机床工作台空间选择合适型号。
