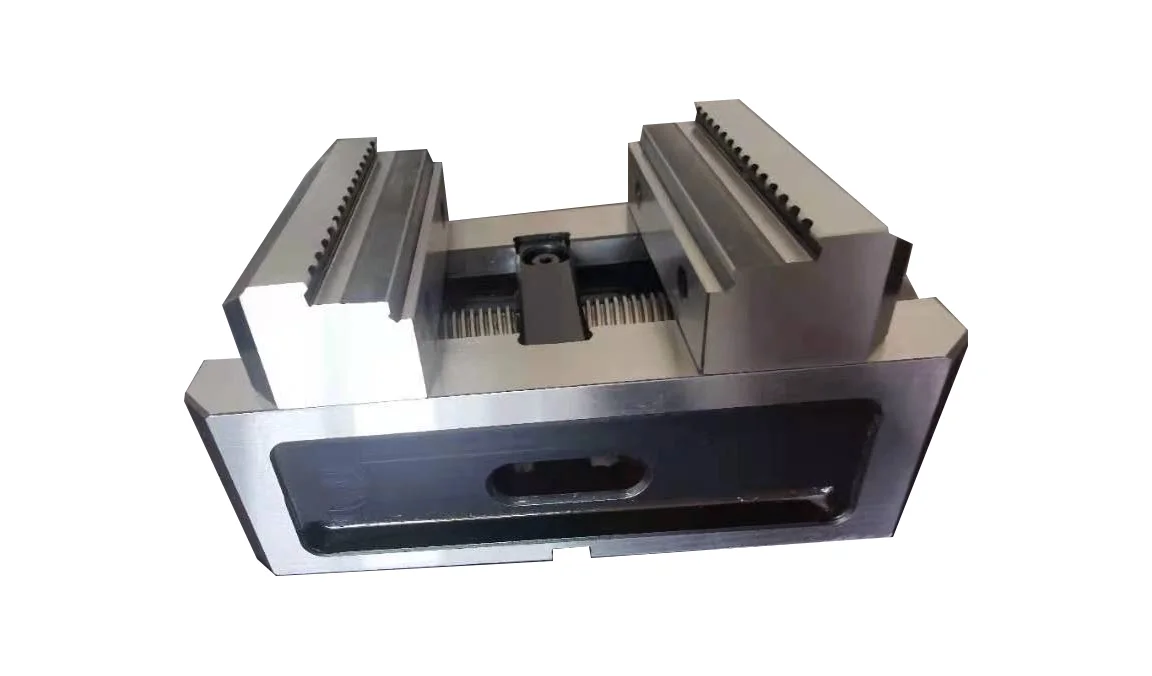

五轴精密虎钳 5-Axis Vise

五轴精密虎钳面向五轴联动加工，超低轮廓与敞开结构有利于增大刀具摆角、减少夹具干涉，并具备双向同步对中能力。

产品概述

适合需要多面一次装夹、减少翻转的五轴铣削场景。

对中精度 0.015 mm，适合五轴加工中的多面加工、短夹持面工件和高重复装夹场景。

更适合：

可能要转向其它方案的场合：

下列尺寸与参数为该系列产品的型号参数，可用于型号选择、安装空间核对和技术沟通。

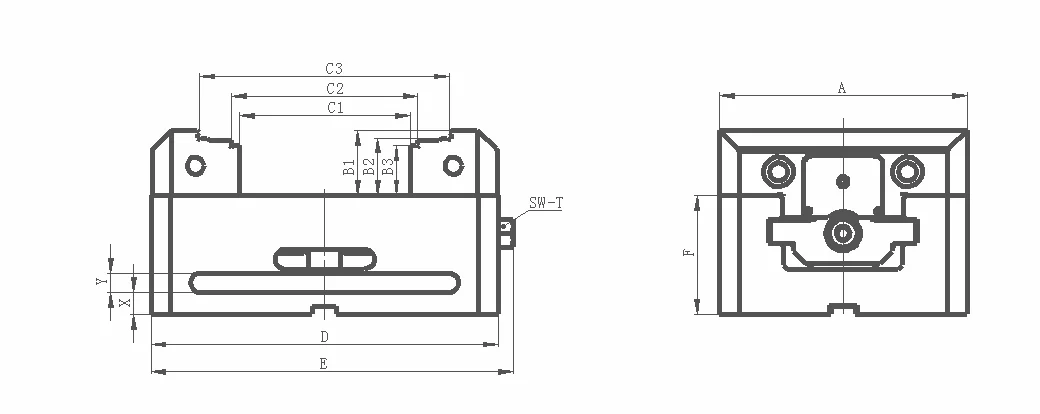

上图为外形尺寸图，用于核对安装空间、开口范围与安装接口。

型号	A	B/B1/B2	C/C1/C2	D	E	F	X	d	T	夹紧力(kN)	重量(kg)
75×85	75	25/20/16	85/55/47	100	108	45	52	12	12	20	2.83
75×125	75	25/20/16	125/95/87	140	148	45	52	12	12	20	3.57
100×125	100	30/25/20	125/85/77	140	148	50	52	12	12	26	5.99
100×165	100	30/25/20	165/125/117	180	188	50	52	12	12	26	7.15
125×165	125	30/25/20	165/119/111	180	187	60	96	16	14	35	10.59
125×215	125	30/25/20	215/169/161	230	237	60	96	16	14	35	12.63
150×185	150	35/28/22	185/131/121	200	208	70	100	18	14	45	17.1
150×245	150	35/28/22	245/191/181	260	268	70	100	18	14	45	20.4

可根据客户需求定制特殊规格。表中尺寸单位为 mm，重量单位为 kg。

请尽量提供以下信息，便于判断五轴精密虎钳是否适用：

为何五轴加工常用低轮廓虎钳？

降低夹具高度与遮挡，便于刀轴摆动与多面加工。

五轴精密虎钳的对中精度是多少？

本系列对中精度为 0.015 mm，适用于五轴加工中需要快速定位、减少重复找正时间的夹持场景。

B/B1/B2、C/C1/C2 列含义？

参数表对不同开口/钳口组合的标注，选型时对照图纸。

与自动对中虎钳关系？

五轴系列兼具低轮廓与对中夹紧特性，面向五轴工况优化。
