产品概述
三爪中实液压卡盘通过液压系统驱动夹紧和松开，适合需要稳定夹持、重复装夹和提高加工效率的车削场景。三爪同步动作便于快速夹紧常规回转类工件，常用于数控车床、自动化加工线和批量生产。
中实结构适合不需要棒料、管料或长料从主轴通过的加工方式。选型时应结合卡盘外径、主轴鼻端、拉杆结构、中实回转油缸、夹持范围、允许转速和加工负载确认。
三爪中实液压卡盘如何选型？
- 液压驱动三爪同步夹紧： 回转油缸通过拉杆驱动三个夹爪同步运动。中实结构面向单件毛坯装夹，不用于棒料穿过卡盘中心的连续送料。
- 短件与大直径工件分别核对： 盘件和套件重点检查端面定位及夹持长度；大规格还要核对卡盘与工件重量、主轴承载能力以及吊装条件。
- 油缸与卡盘输入相匹配： 核对允许输入拉力和输入行程。最大夹紧力与最高转速是不同限制，不能直接组合成所有工况的工作参数。
核心特点
三爪同步液压夹紧
三爪同步动作，适合圆棒、圆盘、轴套类和常规回转工件的快速夹紧。
中实结构，适合短料和盘类件
中实结构适合不需要长料通过主轴的加工场景，常用于短轴、盘类件、套类件和单件坯料夹持。
适合数控车床自动夹紧
可与中实回转油缸、拉杆和液压站配套，用于数控车床的自动夹紧和松开。
选型需整体核对
需要同时确认卡盘、主轴鼻端、拉杆、中实回转油缸、压力条件和加工负载。
适用场景
- 数控车床液压夹持；
- 圆棒、圆盘、轴套类工件加工；
- 不需要棒料或管料通过主轴的加工；
- 自动夹紧和批量车削；
- 短料、单件坯料和盘类件装夹；
- 旧三爪中实液压卡盘替换。
参数与尺寸资料
成对数值依次为标准 3S / 对应 3SA 的尺寸或重量。破折号表示本表未给出该数值，不代表零。
以下资料用于核对三爪中实液压卡盘的卡盘外径、夹持范围、安装尺寸、允许转速、拉杆连接和净重。具体规格以产品样本和出厂技术资料为准。

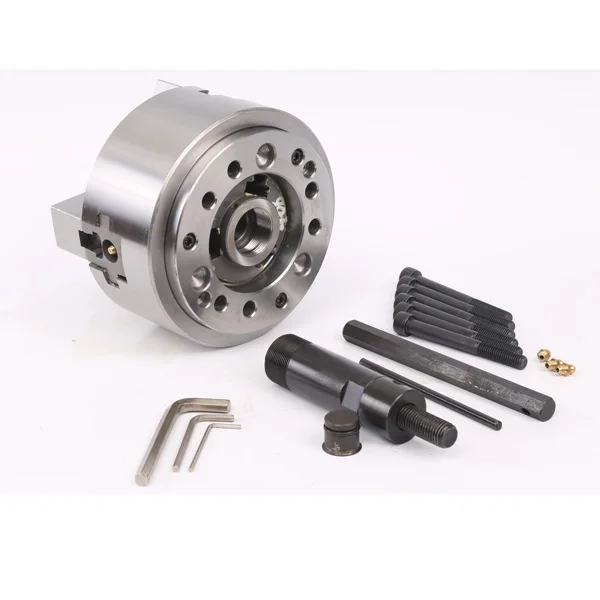

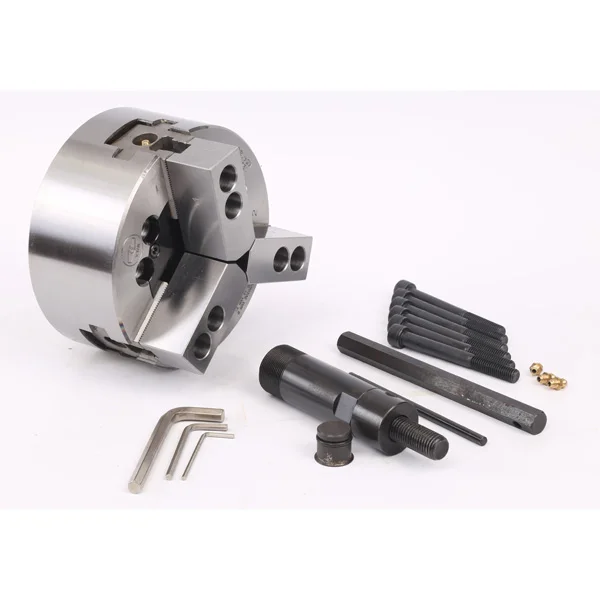

三爪中实液压卡盘外观、背面结构和配套部件示意。

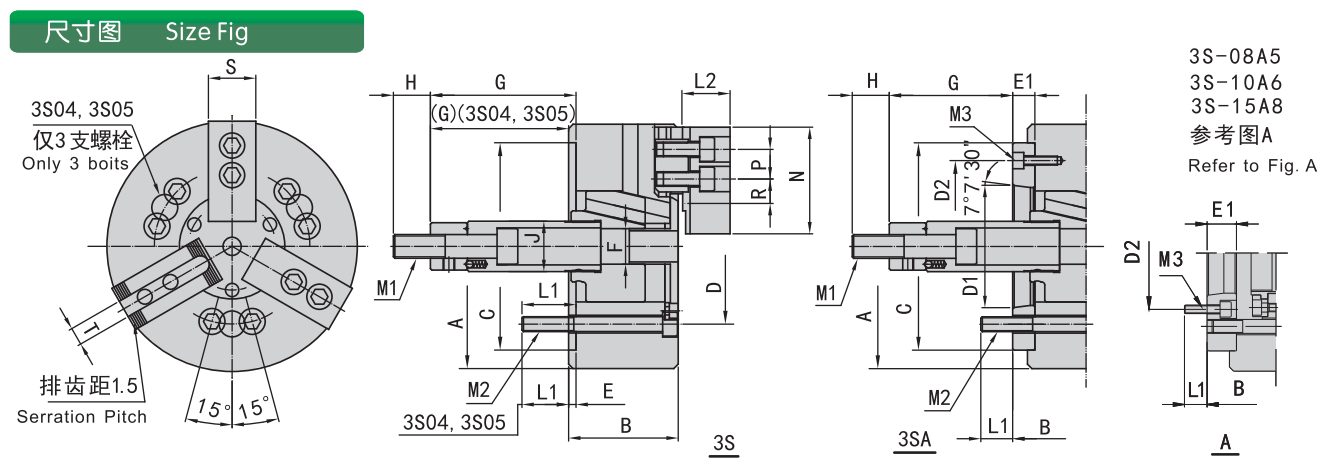

三爪中实液压卡盘 15 寸及以下规格外形尺寸和安装尺寸示意。
| 型号 | 主轴接口 | A | B | C (H6) | D | D1 | D2 | E | E1 | F | G max | G min | H | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3S-04 | — | 110 | 52 | 60 | 80 | — | — | 4 | — | — | 18 | 3 | 25 | 26 |
| 3S-05 | — | 135 | 55 | 80 | 100 | — | — | 4 | — | — | 9 | -6 | 35 | 28 |
| 3S-06 | A5 | 169 | 74 / 84 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 21 | 101.5 / 86.5 | 81.5 / 66.5 | 36 | 34 |
| 3S-08 | A5 | 210 | 85 / 103 | 170 | 133.4 | 82.56 | 104.8 | 5 | 23 | 25 | 127 / 104 | 106 / 83 | 36 | 38 |
| 3S-08 | A6 | 210 | 85 / 97 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 25 | 127 / 110 | 106 / 89 | 36 | 38 |
| 3S-10 | A6 | 254 | 89 / 109 | 220 | 171.4 | 106.38 | 133.4 | 5 | 25 | 34 | 158 / 133 | 133 / 108 | 36 | 45 |
| 3S-10 | A8 | 254 | 89 / 118 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 34 | 158 / 140 | 133 / 115 | 36 | 45 |
| 3S-12 | A8 | 304 | 106 / 118 | 220 | 171.4 | 139.72 | 190 | 6 | 18 | 34 | 163 / 145 | 133 / 115 | 36 | 50 |
| 3S-15 | A8 | 381 | 114 / 141 | 300 | 235 | 139.72 | 171.4 | 6 | 33 | — | 104 / 71 | 69 / 36 | 55 | 60 |
| 3S-15 | A11 | 381 | 114 / 130 | 300 | 235 | 196.87 | 260 | 6 | 22 | — | 104 / 82 | 69 / 47 | 55 | 60 |
| 型号 | 主轴接口 | L1 | L2 | M1 | M2 | M3 | N | P | R max | R min | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3S-04 | — | 12 | 25 | M10*1.5 | 3-M8 | — | 52 | 14 | 11.3 | 8.3 | 25 | 10 |
| 3S-05 | — | 14 | 32 | M12*1.75 | 3-M8 | — | 62 | 14 | 13.5 | 6 | 25 | 10 |
| 3S-06 | A5 | 14 / 14 | 39 | M16*2 | 6-M10 | 3-M6 | 73 | 20 | 18 | 7.5 | 31 | 12 |
| 3S-08 | A5 | 20 / 17 | 41 | M20*2.5 | 6-M12 | 6-M10 | 95 | 25 | 22.3 | 11.8 | 35 | 14 |
| 3S-08 | A6 | 20 / 18 | 41 | M20*2.5 | 6-M12 | 3-M6 | 95 | 25 | 22.3 | 11.8 | 35 | 14 |
| 3S-10 | A6 | 18 / 18 | 46 | M20*2.5 | 6-M16 | 6-M12 | 110 | 30 | 30.8 | 11.3 | 40 | 16 |
| 3S-10 | A8 | 18 / 25 | 46 | M20*2.5 | 6-M16 | 3-M8 | 110 | 30 | 30.8 | 11.3 | 40 | 16 |
| 3S-12 | A8 | 22 / 25 | 54 | M20*2.5 | 6-M16 | 3-M8 | 130 | 30 | 48.8 | 12.3 | 50 | 18 |
| 3S-15 | A8 | 30 / 29 | 63 | M30*3.5 | 6-M20 | 6-M16 | 165 | 43 | 48.8 | 23.3 | 62 | 25.5 |
| 3S-15 | A11 | 30 / 33 | 63 | M30*3.5 | 6-M20 | 3-M10 | 165 | 43 | 48.8 | 23.3 | 62 | 25.5 |
| 型号 | 主轴接口 | 楔心行程 (mm) | 爪行程 (mm) | 许用拉力 kN (kgf) | 最大夹紧力 kN (kgf) | 最高转速 (r/min) | 夹持范围 (mm) | 转动惯量 (kg·m²) | 重量 (kg) | 配套油缸 | 最大使用压力 MPa (kgf/cm²) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3S-04 | — | 15 | 6.9 | 8.1(830) | 22.5(2300) | 6000 | 5-110 | 0.01 | 4.1 | 80 | 1.9 (19) |
| 3S-05 | — | 15 | 6.9 | 8.1(830) | 25(2550) | 5500 | 14-135 | 0.02 | 6.2 | 80 | 1.9 (19) |
| 3S-06 | A5 | 20 | 9.2 | 17.9(1830) | 52.4(5350) | 5250 | 14-165 | 0.05 | 13 / 14 | 100 | 2.5 (25) |
| 3S-08 | A5 | 21 | 9.7 | 25(2550) | 74.5(7600) | 4750 | 17-210 | 0.14 | 24 / 28 | 125/170 | 2.3 (23) |
| 3S-08 | A6 | 21 | 9.7 | 25(2550) | 74.5(7600) | 4750 | 17-210 | 0.14 | 24 / 27 | 125/170 | 2.3 (23) |
| 3S-10 | A6 | 25 | 8.8 | 28.9(2950) | 107.8(11000) | 4000 | 22-254 | 0.30 | 35 / 42 | 125/170 | 2.6 (26) |
| 3S-10 | A8 | 25 | 8.8 | 28.9(2950) | 107.8(11000) | 4000 | 22-254 | 0.30 | 35 / 40 | 125/170 | 2.6 (26) |
| 3S-12 | A8 | 30 | 10.5 | 41(4180) | 155.8(15900) | 3360 | 22-304 | 0.73 | 59 / 63 | 150 | 2.6 (26) |
| 3S-15 | A8 | 35 | 16 | 82(8360) | 248.4(25350) | 3000 | 50-381 | 1.95 | 100 / 114 | 200 | 3.2 (32) |
| 3S-15 | A11 | 35 | 16 | 82(8360) | 248.4(25350) | 3000 | 50-381 | 1.95 | 100 / 107 | 200 | 3.2 (32) |

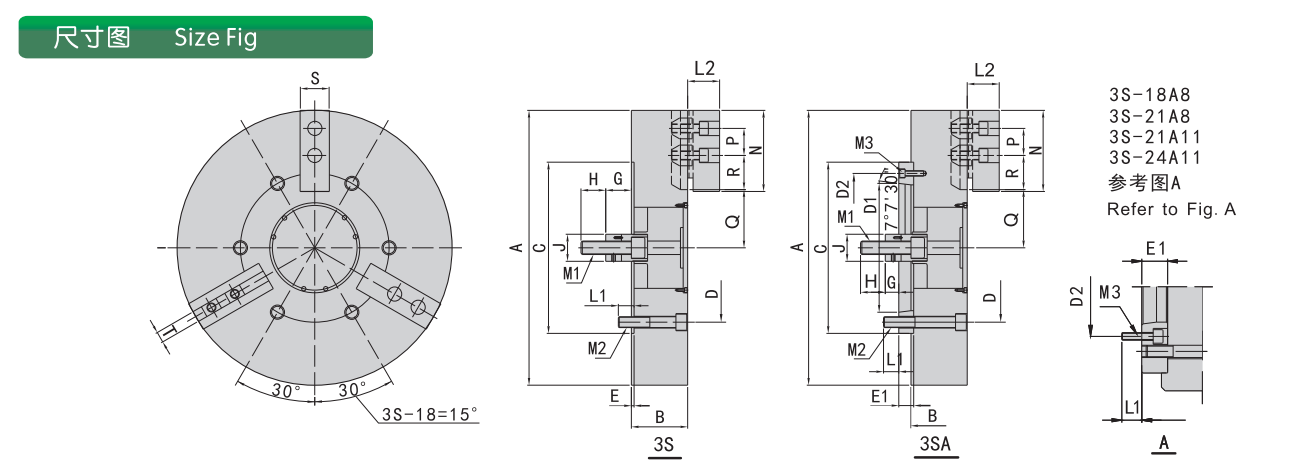

三爪中实液压卡盘 18 寸及以上规格外形尺寸和安装尺寸示意。
| 型号 | 主轴接口 | A | B | C (H6) | D | D1 | D2 | E | E1 | G max | G min | H | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3S-18 | A8 | 450 | 114 / 141 | 300 | 235 | 139.72 | 171.4 | 6 | 33 | 92 / 59 | 57 / 24 | 55 | 60 |
| 3S-18 | A11 | 450 | 114 / 130 | 300 | 235 | 196.87 | 260 | 6 | 22 | 92 / 59 | 57 / 24 | 55 | 60 |
| 3S-21 | A8 | 530 | 125 / 146 | 380 | 330.2 | 139.72 | 171.4 | 6 | 27 | 97 / 70 | 62 / 35 | 55 | 60 |
| 3S-21 | A11 | 530 | 125 / 146 | 380 | 330.2 | 196.87 | 235 | 6 | 27 | 97 / 70 | 62 / 35 | 55 | 60 |
| 3S-21 | A15 | 530 | 125 / 146 | 380 | 330.2 | 285.78 | 330.2 | 6 | 27 | 97 / 70 | 62 / 35 | 55 | 60 |
| 3S-24 | A11 | 610 | 125 / 146 | 380 | 330.2 | 196.87 | 235 | 6 | 27 | 97 / 70 | 62 / 35 | 55 | 60 |
| 3S-24 | A15 | 610 | 125 / 146 | 380 | 330.2 | 285.78 | 330.2 | 6 | 27 | 97 / 70 | 62 / 35 | 55 | 60 |
| 3S-32 | A15 | 800 | 127 / 148 | 380 | 330.2 | 285.78 | 330.2 | 6 | 27 | 97 / 70 | 62 / 35 | 55 | 60 |
| 3S-40 | A15 | 1000 | 127 / 148 | 380 | 330.2 | 285.78 | 330.2 | 6 | 27 | 97 / 70 | 62 / 35 | 55 | 60 |
| 型号 | 主轴接口 | L1 | L2 | M1 | M2 | M3 | N | P | Q max | Q min | R max | R min | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3S-18 | A8 | 30 / 29 | 63 | M30 | 6-M20 | 6-M16 | 165 | 43 | 108 | 100 | 48.8 | 23.3 | 62 | 25.5 |
| 3S-18 | A11 | 30 / 33 | 63 | M30 | 6-M20 | 3-M10 | 165 | 43 | 108 | 100 | 48.8 | 23.3 | 62 | 25.5 |
| 3S-21 | A8 | 31 / 23 | 74 | M30 | 6-M24 | 6-M16 | 180 | 60 | 89 | 81 | 90.5 | 24.5 | 65 | 25 |
| 3S-21 | A11 | 31 / 28 | 74 | M30 | 6-M24 | 6-M20 | 180 | 60 | 89 | 81 | 90.5 | 24.5 | 65 | 25 |
| 3S-21 | A15 | 31 / 34 | 74 | M30 | 6-M24 | 3-M12 | 180 | 60 | 89 | 81 | 90.5 | 24.5 | 65 | 25 |
| 3S-24 | A11 | 31 / 28 | 74 | M30 | 6-M24 | 6-M20 | 180 | 60 | 128 | 120 | 90.5 | 24.5 | 65 | 25 |
| 3S-24 | A15 | 31 / 34 | 74 | M30 | 6-M24 | 3-M12 | 180 | 60 | 128 | 120 | 90.5 | 24.5 | 65 | 25 |
| 3S-32 | A15 | 31 / 34 | 74 | M30 | 6-M24 | 3-M12 | 180 | 60 | 128 | 120 | 189.5 | 24.5 | 65 | 25 |
| 3S-40 | A15 | 31 / 34 | 74 | M30 | 6-M24 | 3-M12 | 180 | 60 | 128 | 120 | 288.5 | 24.5 | 65 | 25 |
| 型号 | 主轴接口 | 楔心行程 (mm) | 爪行程 (mm) | 许用拉力 kN (kgf) | 最大夹紧力 kN (kgf) | 最高转速 (r/min) | 夹持范围 (mm) | 转动惯量 (kg·m²) | 重量 (kg) | 配套油缸 | 最大使用压力 MPa (kgf/cm²) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3S-18 | A8 | 35 | 16 | 82(8360) | 248.4(25350) | 2700 | 60-450 | 2.47 | 131 / 154 | 200 | 3.2 (32) |
| 3S-18 | A11 | 35 | 16 | 82(8360) | 248.4(25350) | 2700 | 60-450 | 2.47 | 131 / 138 | 200 | 3.2 (32) |
| 3S-21 | A8 | 35 | 16 | 82(8360) | 272.6(27800) | 1900 | 62-530 | 4.9 | 175 / 196 | 200 | 3.2 (32) |
| 3S-21 | A11 | 35 | 16 | 82(8360) | 272.6(27800) | 1900 | 62-530 | 4.9 | 175 / 193 | 200 | 3.2 (32) |
| 3S-21 | A15 | 35 | 16 | 82(8360) | 272.6(27800) | 1900 | 62-530 | 4.9 | 175 / 186 | 200 | 3.2 (32) |
| 3S-24 | A11 | 35 | 16 | 82(8360) | 272.6(27800) | 1750 | 152-610 | 7 | 216 / 234 | 200 | 3.2 (32) |
| 3S-24 | A15 | 35 | 16 | 82(8360) | 272.6(27800) | 1750 | 152-610 | 7 | 216 / 227 | 200 | 3.2 (32) |
| 3S-32 | A15 | 35 | 16 | 82(8360) | 272.6(27800) | 1100 | 152-800 | 36.2 | 426 / 440 | 200 | 3.2 (32) |
| 3S-40 | A15 | 35 | 16 | 82(8360) | 272.6(27800) | 800 | 158-1000 | 98.5 | 776 / 790 | 200 | 3.2 (32) |
表中尺寸用于初步核对卡盘外径、夹持范围、安装尺寸、拉杆连接、允许转速和净重。实际选型时，还需结合主轴鼻端、中实回转油缸、液压压力和加工负载确认。
订购三爪中实液压卡盘时，请提供机床型号、主轴鼻端、拉杆规格、中实回转油缸型号、工件直径范围、工件长度和加工方式。
选型与询价需提供的信息
- 机床型号和主轴鼻端；
- 拉杆规格和行程；
- 中实回转油缸型号；
- 计划使用的卡盘外径；
- 工件外径、长度和材料；
- 夹持范围和加工方式；
- 液压压力和目标转速；
- 是否需要软爪或特殊夹爪；
- 现用卡盘照片和安装尺寸。
询价前准备哪些资料？
短件与盘套类工件
提供工件直径、长度、重量、夹持位置和端面定位要求，注明加工工序及跳动要求。
中实结构配套
说明无需贯通送料，并提供主轴鼻端、油缸型号、拉杆连接螺纹和输入行程。
大规格装夹
选择大规格卡盘时，请补充主轴承载资料、工装重量、工件突出长度及装卸方式。
常见问题
三爪中实液压卡盘适合哪些工件？
适合圆棒、圆盘、轴套类、短料和常规回转类工件，尤其适合不需要棒料或管料通过主轴的加工。
三爪中实液压卡盘和三爪中空液压卡盘怎么选？
需要棒料、管料或长料通过主轴时，通常选择三爪中空液压卡盘；不需要长料通过主轴时，可选择三爪中实液压卡盘。
三爪中实液压卡盘需要配回转油缸吗？
通常需要与中实回转油缸、拉杆和液压站配套使用。卡盘、油缸和拉杆需要按机床条件一起核对。
可以用于自动夹紧和批量加工吗？
可以。液压夹紧和松开动作适合数控车床、自动夹紧、批量加工和重复装夹。
选型时为什么要确认拉杆和油缸？
拉杆和回转油缸会影响夹紧行程、拉力和动作稳定性。卡盘、拉杆、油缸和液压压力需要匹配。
三爪中实液压卡盘能夹异形件吗？
三爪结构更适合圆形、六角形和常规回转类工件。异形件通常需要评估二爪、四爪或专用夹具方案。
能否直接替换旧卡盘？
可以按旧卡盘外径、安装尺寸、主轴鼻端、拉杆规格和回转油缸型号核对。提供旧卡盘照片有助于确认替换方案。
询价需要提供哪些资料？
请提供机床型号、主轴鼻端、拉杆规格、中实回转油缸型号、卡盘外径、工件范围、目标转速和加工方式。
